Pour
les modes
détails [Details] et

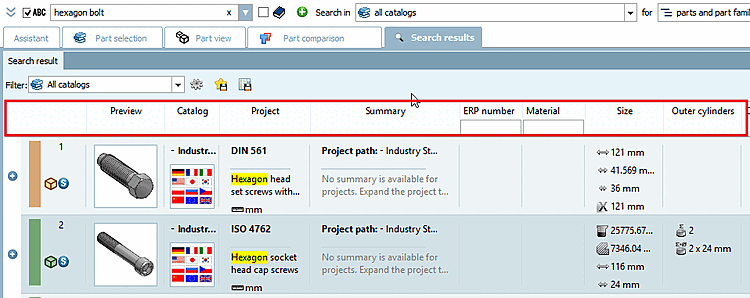

tableau, vous pouvez voir le
Définition de la visibilité des colonnes.
Aperçu [Preview] | Catalogue [Catalog] | Projet [Project] | Résumé [Summary]: les 3 premières colonnes sont explicites. Dans la colonne Résumé [Summary], toutes les variables du tableau sont affichées avec des valeurs.
Valeurs topologiques [Topology values]:
Dans le résultat de la recherche, on veut p. ex. voir combien de perçages ont les pièces, parce qu'on ne peut éventuellement pas le voir dans l'aperçu ou on veut p. ex. voir par défaut l' extension la plus longue [Largest dimension], l' extension moyenne [Middle dimension] et l' extension la plus courte [Shortest dimension].
Si vous utilisez l'option Valeurs topologiques [Topology values], celles-ci s'affichent non seulement pour la recherche topologique, mais aussi pour toutes les autres recherches. Développez l'arborescence pour voir toutes les catégories et cochez la case de sélection de celles que vous souhaitez. Voir Fig. „Définir l'ordre et la visibilité des colonnes“.

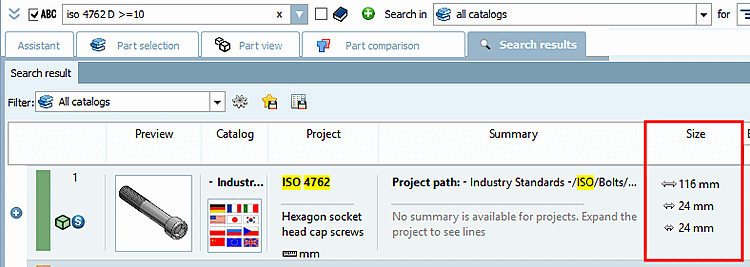

Exemple : utilisation des caractéristiques topologiques Étendue la plus longue [Largest dimension], Étendue moyenne [Middle dimension] et Étendue la plus courte [Shortest dimension]
Ici, les options Extension dans la direction x [Dimension in direction of x-axis], Extension dans la direction y [Dimension in direction of y-axis] et Extension dans la direction z [Dimension in direction of z-axis] ont été activées à titre d'exemple sous Valeurs topologiques [Topology values] -> Taille [Size].
Exemple : utilisation de la caractéristique topologique de l'épaisseur du matériau [Material Thickness]

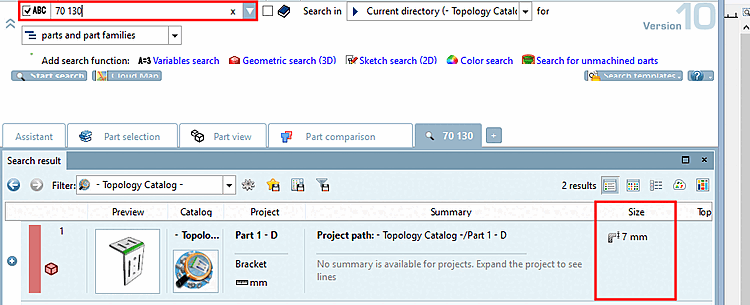

Si vous effectuez maintenant une recherche, l'épaisseur du matériau s'affiche également dans la colonne Taille [Size].

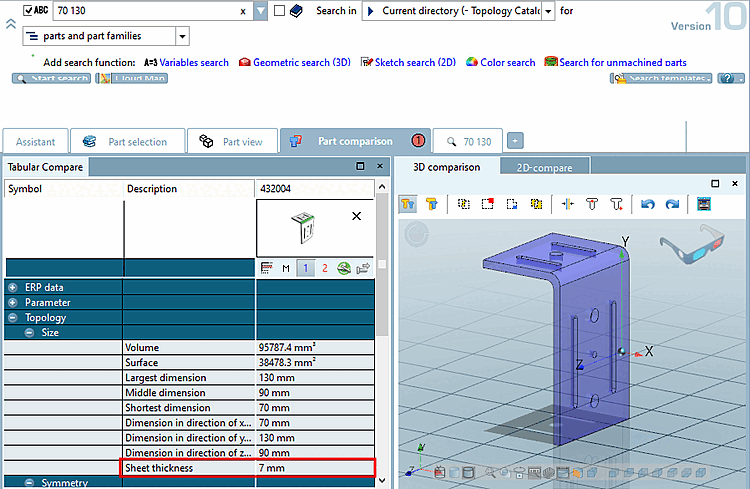

En outre, vous voyez également la caractéristique topologique de l' épaisseur du matériau [Material Thickness] dans la comparaison des composants [Part comparison].
Si elle est activée, l'option Topologie [Topology] n'est pertinente que pour une recherche de topologie [Topology search].
Si l'option est activée, les colonnes correspondantes s'affichent pour toutes les valeurs topologiques recherchées.
La colonne Taille [Size] avec les valeurs d'extension dans la direction des axes X, Y et Z s'affiche automatiquement lors de la recherche de topologie [Topology search].

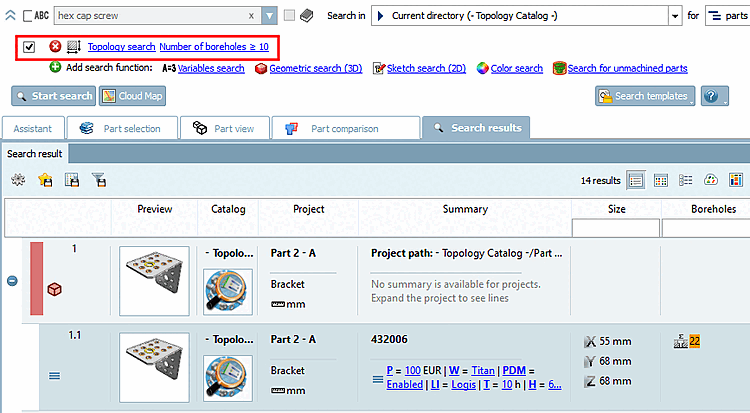

Dans cet exemple, une recherche de topologie [Topology search] a été effectuée avec "Puits de forage >=10". Le nombre de trous de forage est affiché dans la colonne correspondante.
Variables de tableau communes [Common table variables]:
Si l'option est activée (désactivée par défaut), seules les colonnes contenant des valeurs pour tous les résultats sont affichées. Il est donc possible qu'il faille restreindre le répertoire à explorer pour obtenir des valeurs.
Variables ERP [ERP variables]:

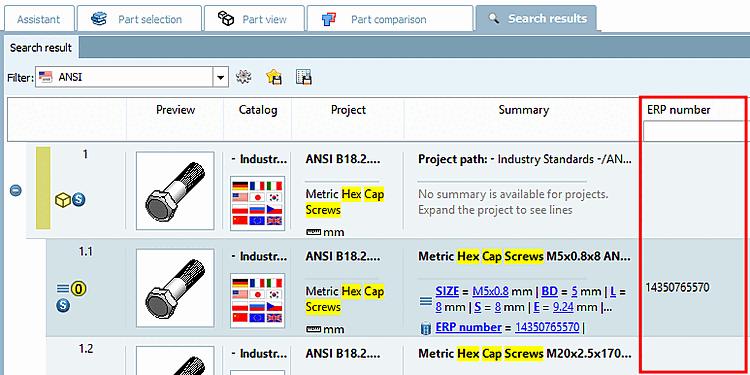

Toutes les variables et valeurs ERP sont certes affichées dans la colonne Résumé [Summary], mais il peut être plus agréable d'afficher des valeurs spécifiques, comme le numéro ERP [ERP number], dans une colonne séparée.

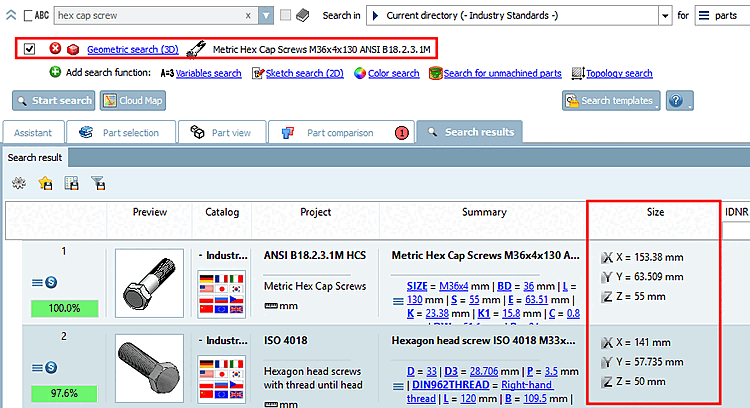

L'option Size active la colonne Size, mais uniquement pour la recherche géométrique (3D) [Geometric search (3D)].
Recherche de pièces brutes [Search for unmachined parts]: la colonne n'est visible que lors d'une recherche de pièces brutes.
Comparer avec Section 3.1.6.4.9.1, « Recherche de pièces brutes: l'essentiel en un coup d'œil ».
Toutes les variables de tableau [All table variables]:
Les variables de tableau sont présentées en mode Détails [Details] et Tableau.
Activé (par défaut) : les variables du tableau sont affichées pour toutes les variables,
Toutes les variables de tous les tableaux ont leur propre colonne. (En faisant défiler vers le bas, il est probable que de plus en plus de colonnes apparaissent). Cela peut éventuellement conduire à des tableaux très larges (si la recherche porte sur de nombreux catalogues ou si les pièces sont structurées différemment). Par exemple, pour les diamètres de filetage, il se peut que l'on ait utilisé une fois "D" et une fois "D1".
Désactivé: aucune variable de tableau n'est affichée

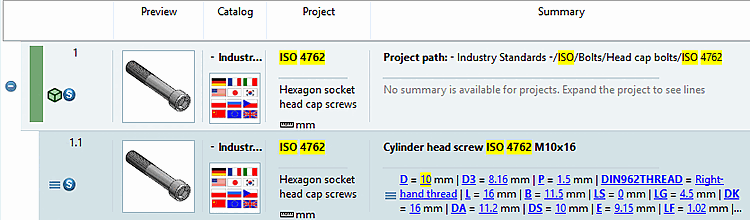

En mode Tableau [Table], on voit par exemple encore la colonne Désignation [Description] et en mode Détails [Details], par exemple encore la colonne Résumé [Summary]. Les colonnes affichées dépendent des autres paramètres.
Comparaison rapide [Quick compare]: dans la colonne Comparaison rapide [Quick compare], vous voyez la proportion entre la partie recherche et la partie résultat.
Mesures de longueur topologiques [Topology length dimensions]: la colonne n'est visible que lors d'une recherche plein texte [Full-text search]. L'option se réfère aux mesures de longueur topologiques qui sont recherchées lors d'une recherche plein texte [Full-text search]. Voir Section 3.1.6.4.3.3, « Où chercher ? » -> Mesures de longueur topologiques.
Valeurs du système de classification [Class system values]: la colonne n'est visible que lors d'une recherche de classification 2.0 [Classification 2.0 search].
Couleurs [Colors]: La colonne n'est visible que lors d'une recherche par couleur [Color Search].
Voir à ce sujet Section 3.1.6.4.8.1, « Recherche par couleur: l'essentiel en un coup d'œil ».
