5.12.11. Classifier les pièces électriques
5.12.11.7. Valeurs assignées des parties électriques et des connexions individuelles |  |
| Précédent | Suivant |
En règle générale, il existe deux façons différentes d'attribuer différentes valeurs de calcul à une pièce.
via des attributs ECLASS Basic globaux tels que BAH005 (tension assignée), bien que cette possibilité n'existe pas pour chaque numéro ECLASS ou qu'un attribut similaire doive transporter cette information. En outre, il n'est pas possible de distinguer de cette manière les différentes connexions ou de tenir compte des cardinalités.
via la classification CNSELEK|5|9, directement dérivée du bloc avancé ECLASS (valeur de calcul pour la connexion AAQ527 ).
Pour les instances de cette classe, il est nécessaire de les relier à la prise correspondante via des relations PARENT-CHILD. Cela se fait de la même manière que dans le chapitre "Connexions". Si le PDT électrique est utilisé, les liens correspondants sont créés automatiquement. Notez qu'un raccordement peut présenter un nombre quelconque de valeurs de dimensionnement.
Grâce à la relation PARENT-CHILD, il est possible d'attribuer un nombre quelconque de valeurs de calcul à un raccordement. Des valeurs de dimensionnement différentes résultent par exemple de prescriptions de dimensionnement différentes, de normes différentes, de conditions environnementales différentes, etc.

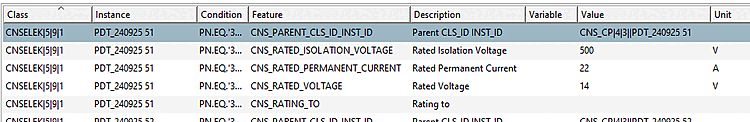

Parent CLS_ID INST_ID ; identifiant unique pour déterminer le raccordement parent. La syntaxe est obligatoire Nom de classe + "||" + instance de classe (voir chapitre ? ?) p.ex. "CNS_CP|4|3||PDT_240925 56".
Rated Permanant Current (courant permanent assigné) ; unité : ampères, kiloampères, ...
Rated Voltage (tension assignée) ; unité Volt, Kilovolt, ...
Rated Isolated Vol tage (tension d'isolement assignée) ; unité Volt, Kilovolt, ...
Rating To (dimensionnement selon) ; texte libre indiquant les différentes règles de dimensionnement, normes, afin que les systèmes ultérieurs puissent appliquer les affectations correspondantes en cas de valeurs de dimensionnement multiples sur un raccordement. Les entrées suivantes sont recommandées, si elles sont applicables : IEC, UL, UR, CSA, CUL
