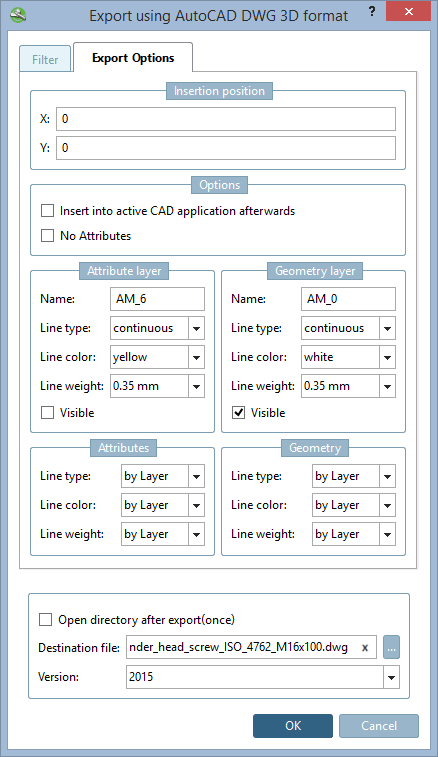

Dans l'onglet Options d'exportation [Export options], vous pouvez définir la position d'insertion [Insertion position].
Dans la section Options, vous trouverez les paramètres suivants :
Position d'insertion [Insertion position]: X et Y
Options:
Ensuite, insérer dans l'application CAO active [Insert into active CAD application afterwards]:
Ne pas générer d'attributs [No Attributes]: ...empêche que certains attributs (par ex. des textes de PARTproject) soient également transmis au système de CAO lors de l'exportation.
Niveau pour les attributs [Attribute layer]
Nom: saisie libre du nom de la couche
Type de ligne [Line type]
Couleur de la ligne [Line color]
Épaisseur de la ligne [Line weight]
Visible - Rendre les attributs visibles dans la zone de dessin [Attributes visible in drawing area]: oui/non
Outre la possibilité de prédéfinir directement certaines lignes et couleurs, vous pouvez également faire dépendre le réglage des couleurs et des lignes du réglage des layers dans le système de CAO. Pour ce faire, sélectionnez le paramètre"by layer".
Attributs [Attributes]: options de réglage voir ci-dessus
Couche Objets 3D [Geometry layer]: options de réglage voir ci-dessus
Objets 3D [Geometry]: options de réglage voir ci-dessus
|
|
