Motif de l'utilisation

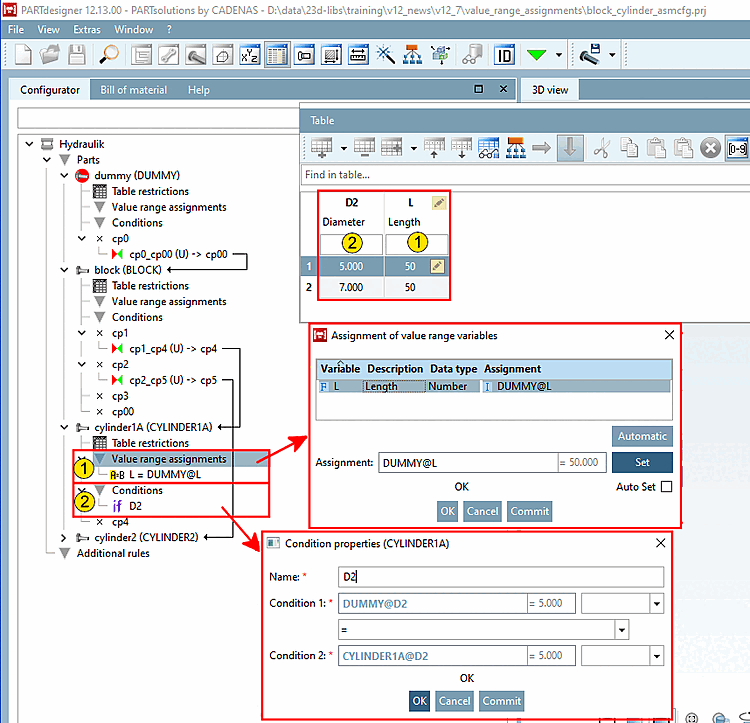

Chaque fois que des variables de composant (état=variable [Status] avec des valeurs fixes [Variable with fixed values] ) doivent s'orienter les unes par rapport aux autres, vous utilisez pour cela des conditions [Conditions] (dans l'illustration suivante, variable "D2")

Remarque

Pour les variables de plage de valeurs ( [Status] état=variable [Value range variable] de plage de valeurs [Status] | variable de plage de valeurs avec désignation [Value range variable with naming] | variable de plage de valeurs avec graphiques [Value range variable with graphics] ), n'utilisez pas de conditions [Conditions] mais des affectations de plage de valeurs [Value range assignments] (dans l'illustration suivante, variable "L").

En d'autres termes, il faut définir des conditions [Conditions] pour que la configuration de l'assemblage se déroule automatiquement et correctement. Sinon, des configurations inadaptées seraient possibles par le biais d'une sélection de lignes inappropriée, comme on peut le voir sur l'illustration suivante.

Configuration sans conditions

Les conditions remplies apparaissent dans le Configurateur [Configurator] de fenêtre d’ancrage en tant qu’entrée enfant avec Le symbole si .

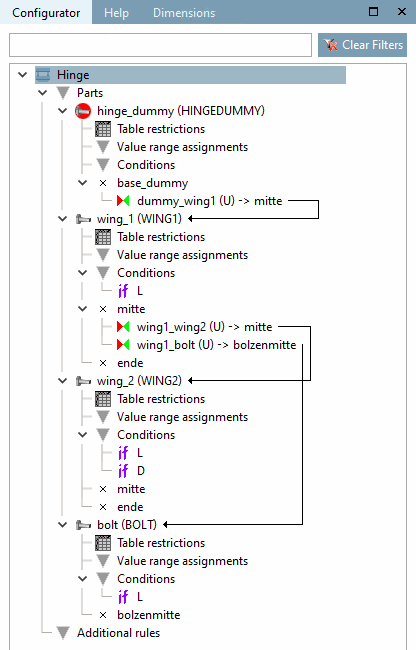

Configuration avec 4 conditions
