3.1.6.1.
Aperçu de la recherche et de la sélection des pièces
3.1.6.1.6.
Comparaison des éléments de construction
|  |
| Précédent | Suivant |
Les éléments de construction peuvent être transférés directement des résultats de la recherche dans la comparaison des éléments de construction.
Les principales caractéristiques :
Vous pouvez ajouter autant de composants que vous le souhaitez à la comparaison de composants directement à partir des résultats de la recherche. (Par glisser-déposer, boutons ou commande de menu contextuel)

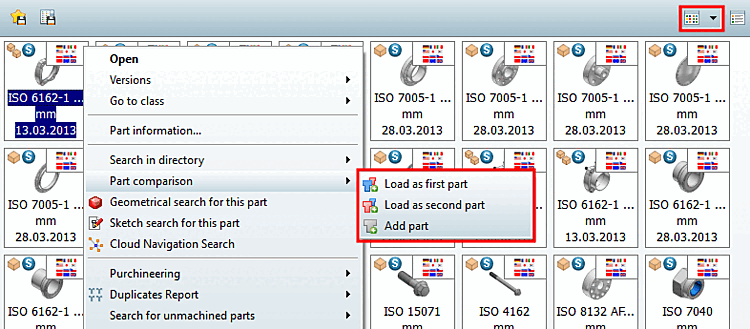

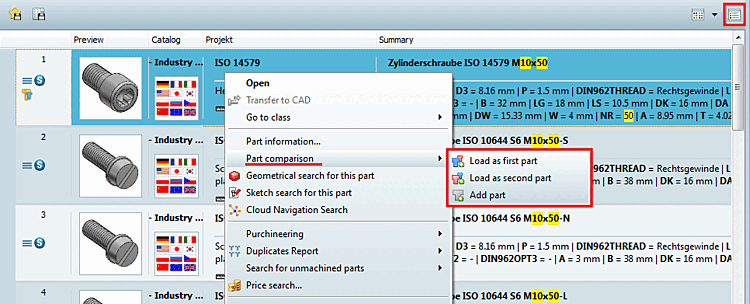

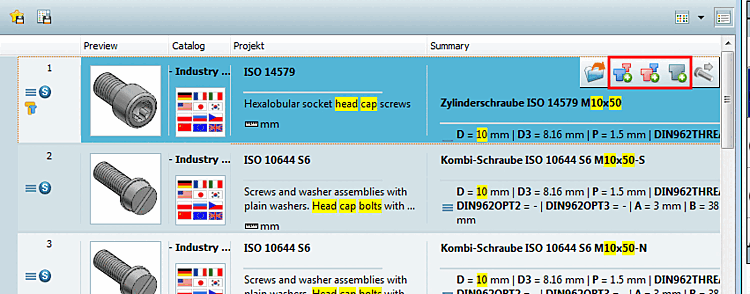

L'appel de la boîte de dialogue Comparaison de composants [Part comparison] est possible de différentes manières :
La fenêtre de la comparaison des composants peut être positionnée ou ancrée individuellement. Pour déplacer la fenêtre, cliquez dans la barre de titre en maintenant le bouton de la souris enfoncé.
La comparaison peut être effectuée textuellement sur la base d'un grand nombre de paramètres (variables de tableau, caractéristiques de classification, données topologiques issues de la géométrie).
Une comparaison 2D ou 3D peut être effectuée pour deux pièces à déterminer. Les couleurs dans les vues en coupe mettent en évidence les différences, les grilles de mesure peuvent être affichées et fournissent les dimensions, etc.
Vous trouverez des informations détaillées à ce sujet sur Section 3.1.6.10, « Comparaison des éléments de construction ».
