7.13.4. Créer un sous-assemblage
7.13.4.3. Insérer une condition pour les poutres en double T |  |
| Précédent | Suivant |
Pour que la ligne correcte soit automatiquement sélectionnée dans le support lors de la sélection de la ligne dans la partie de départ fictive, il faut créer une condition.

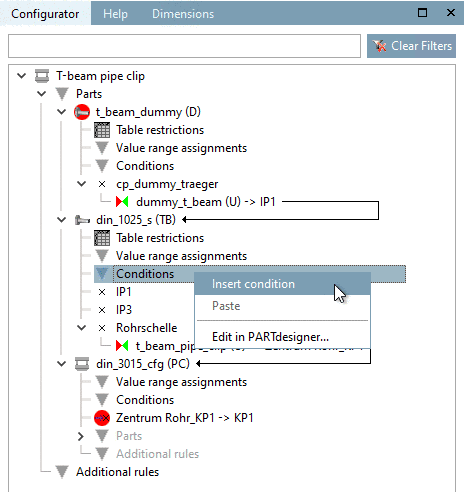

Pour le composant "Poutre en double T (T)", appelez la commande Insérer une condition [Insert condition] du menu contextuel sous Conditions.

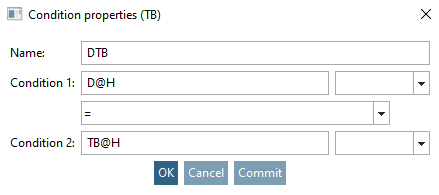

-> La boîte de dialogue Propriétés de la condition [Condition properties] apparaît.
Saisissez la condition suivante :
D@H = T@H
Cela signifie que la variable "H" dans la pièce de départ factice doit être égale à la variable "H" dans la poutre en double T.

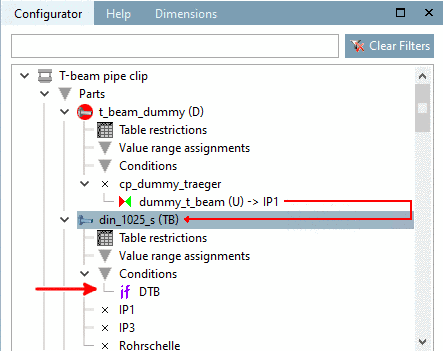

-> La condition est affichée dans l'arborescence avec le nom attribué dans le dialogue et le symbole if.
Reconstruisez la configuration. Maintenant, aucun message d'erreur n'apparaît.
A chaque changement de ligne dans le tableau de la partie initiale fictive, les valeurs des variables du support sont désormais automatiquement adaptées.
