Ce qui suit décrit comment transférer un composant (ou un assemblage) créé avec CoCreate Modeling à PARTsolutions dans la bibliothèque de pièces propres [My parts].
En option, vous pouvez transférer le composant avec un système de coordonnées explicitement créé et l'exporter plus tard à nouveau de PARTsolutions avec cette orientation.
Sélectionnez Ma bibliothèque [User library] -> Enregistrer [Insert].
-> La boîte de dialogue Enregistrer [Insert] s'ouvre.
Vous avez maintenant deux possibilités :
Sous Pièce/Assemblage, la fonction Pièce/Composant Sélectionnez l’assemblage et validez-le directement à l’aide de
.Le système de coordonnées du composant est centré sur le centre de sa bounding box.
L'élément de construction est affiché en fonction de cette orientation dans l'aperçu 3D dans PARTdataManager, classé et exporté ultérieurement exactement de la même manière.
En option, vous avez la possibilité de définir explicitement votre propre système de coordonnées.
-> La boîte de dialogue "Enregistrer" est étendue.

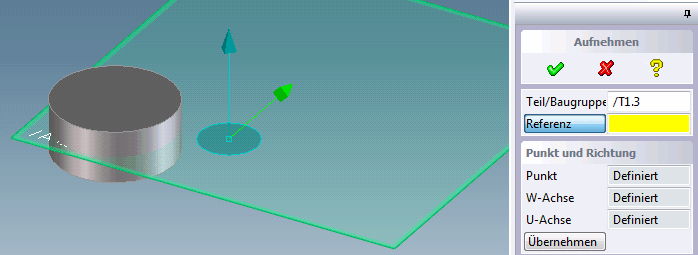

Cliquez dans le dessin et déterminez le point, l'axe W et l'axe U pour définir votre propre système de coordonnées.
L'élément de construction est affiché en fonction de cette orientation dans l'aperçu 3D dans PARTdataManager, classé et exporté ultérieurement exactement de la même manière.

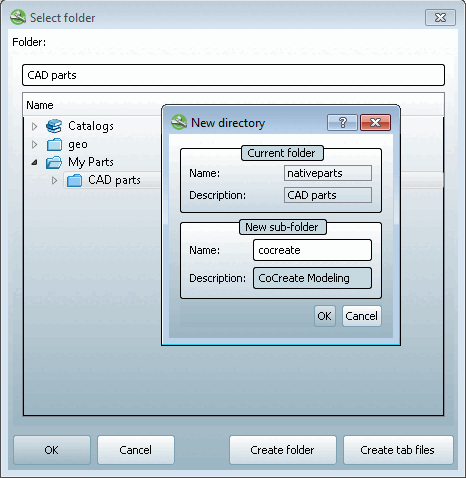

L'affichage passe à PARTdataManager et la fenêtre Sélectionner un dossier [Select folder] s'ouvre.
--> Le composant est transmis et est maintenant stocké dans le PARTdataManager dans la bibliothèque Mes pièces [My Parts]. Le système de coordonnées est également enregistré, de sorte que le composant puisse être réinséré correctement à tout moment par la suite.

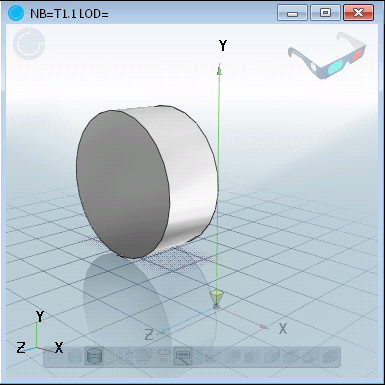

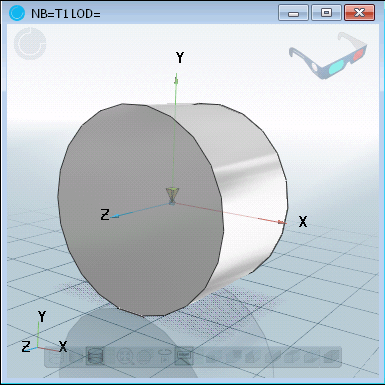

Dans l'aperçu 3D, vous pouvez voir la différence : avec et sans système de coordonnées explicitement créé.
Inclure les assemblages dans ma bibliothèque de pièces [My Parts]
Le processus est le même pour les assemblages [Assemblies].
Exporter ses propres pièces depuis PARTdataManager
Exportation d'une pièce "propre" à partir de PARTsolutions : Procédez exactement comme pour les pièces normalisées et les pièces achetées lors de l'exportation de pièces propres à partir de PARTdataManager -> Pièces propres [My parts]. (Voir Section 2.6.2, « Insertion à partir de la bibliothèque de normes et de composants via "PARTdataManager". »)
La pièce réinsérée à partir de Mes pièces [My parts] a l'orientation d'origine.
![Pièce réinsérée dans CoCreate Modeling depuis PARTdataManager -> "Propres pièces [My parts]](https://webapi.partcommunity.com/service/help/latest/pages/fr/installation/doc/resources/img/img_cfe9f85f087140deba1579b6f741f021.png)
