5.12.13.1. Classes

5.12.13.1.2. Classe "CNSPIPECONNECTOR_ROUND

Liste de toutes les caractéristiques avec valeurs possibles

Métadonnées: reste vide
Nom de fichier 3D: l'entrée est automatique (lorsqu'elle est définie via "Published Elements")
Identification 3D: l'inscription se fait automatiquement (lors du positionnement via "Published Elements")
Pipe Connector On Mainline: connexion sur la ligne principale ou non (sélection de la zone de liste)
- Bifurcation
- Tube principal
Discipline des connecteurs de tuyaux:
- Piping: conduites d'alimentation pour le transport de gaz et de liquides tels que l'eau, l'huile ou des produits similaires
  L'important est la capacité ou le diamètre intérieur
  Indication de l'épaisseur du tube dans le numéro de plan
- Tubing: Tubes vides
  le diamètre extérieur est important (la dimension nominale est basée sur le diamètre extérieur)
  Indication de l'épaisseur du tube en mm ou en pouces
- HVAC: Heating, Ventilationand Air Conditioning(en français "Chauffage, ventilation et climatisation") - Conduits d'air
- Conduit: Conduits, gaines de câbles
- Electrical: Câble/alimentation électrique
Pipe Connector Function: sens d'écoulement du fluide ou fixation
- E = entrée d'un fluide
- A = sortie d'un fluide
- U = sens d'écoulement du fluide indéterminé
- B = raccord de fixation (par ex. pour les brûleurs sur les chaudières)
Pipe Connector Designation: type d'utilisation du raccordement
- Système (=Global) :
- Supply
- Retour
Remarque
Sauf définition plus précise, l'idéal serait de travailler avec la valeur "Système". (Pour éviter les problèmes en cas de changement de direction du flux).
Pipe Connector Code ISOGEN: code ISOGEN pour le composant (4 lettres)
Guide de référence : https://docs.hexagonppm.com/reader/0lruBS_9RMe3GCYewUDFLw/jzNMOLyC0egjVBNRXD5wrg
Il existe des recoupements partiels entre le code ISOGEN et le code de forme VDI.
Pipe Connector VDI Form Code:
Il existe des recoupements partiels entre le code ISOGEN et le code de forme VDI.
Formes de raccordement des tubes
Pour les tuyauteries, on distingue les formes de raccordement suivantes avec les identifications correspondantes. Dans les points de raccordement marqués d'un cercle se trouvent les points d'origine des systèmes de coordonnées de raccordement.
Sélection du champ de liste : par ex. NIPP, MUFF, GLAT, RUF, OVFL (voir VDI 3805)

GLAT : extrémité lisse

MUFF : Manchon

NIPP : mamelon

RUFL : bride ronde

OVFL : bride ovale

ZWFL : bride intermédiaire

Formes de raccordement pour les conduites d'air
Pour les conduites d'air, on distingue des formes de raccordement avec des identifications correspondantes (les points de raccordement sont à chaque fois indiqués par un petit cercle).

= LREF : bride rectangulaire

LREM : manchon rectangulaire

LREN : mamelon rectangulaire

LREL : raccord rectangulaire pour montage dans un trou

LTRF : bride trapézoïdale

LTRM : manchon trapézoïdal

LTRN : mamelon trapézoïdal

LTRL : raccord trapézoïdal pour montage dans un trou

LOVF : bride ovale

LOVM : manchon ovale

LOVN : mamelon ovale

LOVL : raccord ovale pour montage dans un trou

LRUF : bride ronde

LRUM : manchon rond

LRUN : mamelon rond

LRUL : raccord rond pour montage dans un trou

Méthode PipeConnector VDI:

Le type d'assemblage est déterminé par l'indication d'une désignation alphanumérique. Celle-ci définit la forme qualitative de la paire de surfaces actives dans l'assemblage. Elle peut être composée par exemple d'un numéro DIN pour le type de filetage ou de bride, combiné avec une indication de niveau de pression ou de puissance, si celle-ci a une influence sur la forme de la surface active (par exemple pour les brides).

Remarque

Seules les connexions identiquesvont ensemble !

L'indication visible correspond à une abréviation univoque.

DIN 13-1 Filetage métrique	13T1
DIN 13-2 Filetage métrique à pas fin	13T2
DIN 13-3 Filet métrique à pas fin	13T3
DIN 13-4 Filet métrique à pas fin	13T4
DIN 13-5 Filet métrique à pas fin	13T5
DIN 13-6 Filet métrique à pas fin	13T6
DIN 13-7 Filetage métrique à pas fin	13T7
DIN 13-8 Filetage métrique à pas fin	13T8
DIN 13-9 Filetage métrique à pas fin	13T9
DIN 13-10 Filetage métrique à pas fin	13T10
DIN 13-11 Filetage métrique à pas fin	13T11
DIN 103-2 Filets trapézoïdaux ISO métriques	103T2
EN 226 Raccord de brûleur jusqu'à 72 KW	EN226KW72
EN 226 Raccord de brûleur jusqu'à 150 KW	EN226KW150
DIN 228-1 Filetage de tuyaux cyl.	228T1
DIN 405-1 Filetage rond	405T1
DIN 477-1 Filetage conique pour bouteilles de gaz	477T1K
DIN 477-1 Filetage cylindrique pour bouteilles de gaz	477T1Z
DIN 1298 Raccord d'échappement	1298
DIN 2999 Cône. filetage de tube	2999
DIN 3239 Embout à souder forme B	3239
DIN 3502 Cône. filetage de tube	3502
DIN 3858 Cône. filetage de tube	3858
DIN 2501 Bride PN6	2501PN6
DIN 2501 Bride PN10	2501PN10
DIN 2501 Bride PN16	2501PN16
DIN 2501 Bride PN25	2501PN25
DIN 2501 Bride PN40	2501PN40
DIN 2501 Bride PN63	2501PN63
DIN 24145 Tube agrafé (connecteur)	24145
DIN 24193 Brides coudées série 1	24193R1
DIN 24193 Brides coudées L série 2	24193LR2
DIN 24193 Brides coudées FL série 2	24193FLR2
DIN 24193 Brides coudées L série 3	24193LR3
DIN 24193 Brides coudées FL série 3	24193FLR3
Raccord de cadre de ventilation SB20	LRVSB20
Raccord de cadre de ventilation SB30	LRVSB30
Raccord de cadre de ventilation SB40	LRVSB40
Raccords coniques (Eurocône)	DIN3838V
DIN 2501 Bride PN100	2501PN100
DIN 2501 Bride PN160	2501PN160
DIN 2501 Bride PN250	2501PN250
DIN 2501 Bride PN320	2501PN320
DIN 2501 Bride PN400	2501PN400
DIN EN 12220 Ventilation Raccord de tuyau à bride	12220
DIN 24154 Ventilation Raccord de tuyau à bride	24154
Connecteur de conduit de ventilation	LKS
Ventilation Manchon enfichable coupe-feu-Association par collage	LBSK
Ventilation Raccord à bride coupe-feu	LBF
Ventilation Raccord gaine-manchon	LKST
Ventilation Raccord tube-manchon	LRST
DIN 2353 Raccord à bague coupante	2353
DIN 2558 Brides filetées ovales ; PN6	2558
DIN 2561 Brides filetées ovales ; PN16	2561
DIN EN 1254 Raccord de tube cuivre à braser	1254
Ventilation Raccord par collier de serrage	LSPR
Ventilation Assemblage par bande adhésive	LKBND
DVS 2208 Assemblage par soudage bout à bout	2208
DIN EN 1092-1 Brides en acier	EN1092-1/tt/bb/PNpp
DIN EN 1092-2 Brides en fonte	EN1092-2/tt/bb/PNpp
DIN EN 1092-3 Brides en cuivre	EN1092-3/tt/bb/PNpp
DIN EN 1092-4 Brides en aluminium (tt = désignation du type selon DIN EN 1092-1 à -4) (bb = désignation de la surface d'étanchéité selon DIN EN 1092-1 à -4) (pp = désignation de la pression nominale selon DIN EN 1092-1 à -4) (exemple : EN1092-1/01/A/PN40 )	EN1092-4/tt/bb/PNpp
DIN EN 12627 Extrémités à souder pp = Désignation de la pression nominale selon DIN EN 12627)	EN12627PNpp
DIN EN 12760 Manchons à souder pp = désignation de la pression nominale selon DIN EN 12760)	EN12760PNpp
DIN EN 10226 Filetage de tuyaux coniques	EN10226
DIN EN 12627 Embouts à souder pour robinetterie en acier	EN12627
DIN EN 1506 Conduites d'air rondes, assemblage à recouvrement	EN1506
DIN EN 12220 Dimensions des brides rondes pour la ventilation	EN12220

Pipe Connector Nominal Diameter: diamètre nominal (intérieur) du raccord de tuyau. Contrôlé par une variable correspondante.

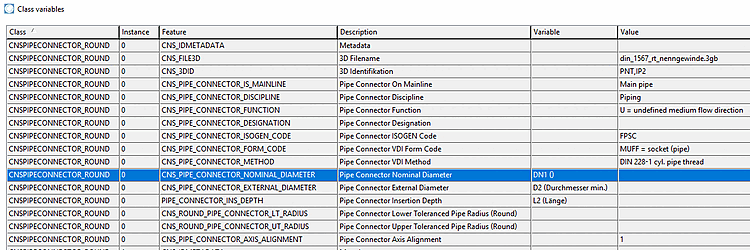

Exemple : Pipe Connector Nominal Diameter : Variable "DN1
Pipe Connector External Diameter: diamètre extérieur de raccordement du tube. Contrôlé par une variable correspondante.
Pipe Connector Insertion Depth: profondeur d'insertion. Contrôlée par une variable correspondante.

Remarque
Pour les formes de raccordement "mamelon" et "manchon", la profondeur d'insertion doit également être indiquée.
