1.3.4.12.3. Recherche de topologie - Paramètres en détail

1.3.4.12.3.13. Motif de perforation linéaire

1.3.4.12.3.13. Motif de perforation linéaire

Permet de rechercher des motifs de perforation linéaires.

Nombre: nombre d'échantillons dans la partie recherchée
nombre de largeurs [Amount Width] / nombre de hauteurs [Amount Height]: nombre d'éléments individuels de l'échantillon en largeur et en hauteur

Remarque
En cas de dispositions décalées, les éléments de la ligne décalée sont également comptés.
Exemple : largeur = 10 éléments, hauteur = 3 éléments

Distance X / Distance Y:
Distance entre deux éléments de motif dans la direction des axes X et Y

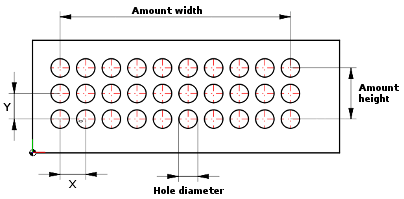

a) nombre de largeurs [Amount Width] (10 éléments dans l'exemple), b) nombre de hauteurs [Amount Height] (3 éléments dans l'exemple), c) diamètre des trous [Hole diameter]
Disposition [Arrangement]
- Droit [Straight]
  Disposition [Arrangement]: Droite [Straight]
- Décalé [Staggered]
  Disposition [Arrangement]: Décalé [Staggered]

  Remarque
  Dans le cas de motifs décalés, ce n'est pas la distance absolue entre le centre du trou et le centre du trou qui est déterminante, mais la mesure dans la direction des axes X et Y.

Attributs du trou

Diamètre [Diameter] / profondeur [Depth]

Diamètre et profondeur
Début de type de réduction:

Pas [None] de

Réduction [Countersink]

Abaissement plat [Counterbore]

Type de réduction terminé:

Trou de passage [Through-hole]

Trou de passage [Through-hole]

Trou de passage [Through-hole]

Trou borgne [Blind hole]

Pas [None] de

Pas [None] de

Réduction [Countersink]

Réduction [Countersink]

Abaissement plat [Counterbore]

Abaissement plat [Counterbore]
