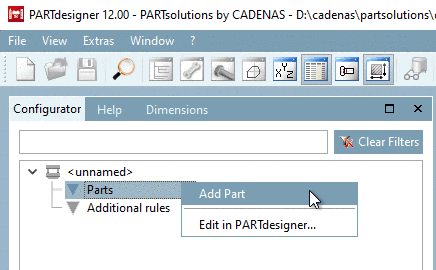

Dans la fenêtre du configurateur [Configurator] de docking, cliquez sur Insérer une pièce [Add Part] dans le menu contextuel des composants [Parts].

Insérer une partie [Add Part]

-> Une fenêtre d'exploration s'ouvre.

Sélectionnez comme première pièce la pièce de départ fictive "scharnier_dummy.prj".

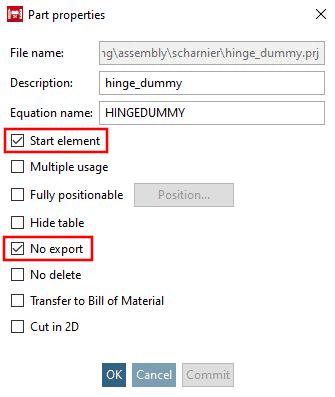

-> La boîte de dialogue Propriétés de la pièce [Part properties] s'ouvre.

Cochez les cases Élément de départ [Start element] et Ne pas exporter [No export].

Remarque Pour l'élément de départ, ils doivent être obligatoirement activés !

Insérer une pièce factice

Remarque La fenêtre Propriétés de la pièce [Part properties] ne peut être quittée en cliquant sur OK que si les champs Désignation [Description] et Nom de la formule [Equation name] ont été remplis.

Dans les anciennes versions, il était également possible de définir une couleur de composant à cet endroit. À partir de la version 11, veuillez définir l'information de couleur dans la fenêtre du docking Paramètres [Settings] -> onglet Général [General] -> Couleur [Color] ou de préférence sous Propriétés de rendu [Render attributes].

Confirmez en cliquant sur OK.

-> Le symbole du composant se trouve dans le Arborescence surlignée en rouge et donc marqué comme élément de départ [Start element] .

Ajoutez "fluegel.prj" (laissez les paramètres par défaut dans la boîte de dialogue).

Remarque Insérez l'aile, même s'il s'agit géométriquement de la même pièce, deux fois avec deux désignations et noms de formules différents.

Insérez "bolzen.prj" (laissez les paramètres par défaut dans la boîte de dialogue).

Après avoir inséré tous les éléments de construction à l'aide du menu contextuel, on obtient l'image suivante :

Composants charnière_fummy fluegel_1 fluegel_2 boulons

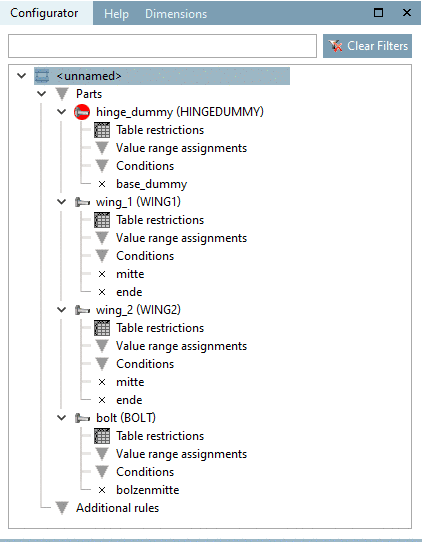

Fenêtres de dock "Configurateur [Configurator]

-> Sous le niveau des composants se trouvent les répertoires Restrictions de tables [Table restrictions], Affectations de domaines de valeurs [Value range assignments] et Conditions.

-> Le "x" indique le nom du point d'attache qui a été attribué au composant dans PARTdesigner.

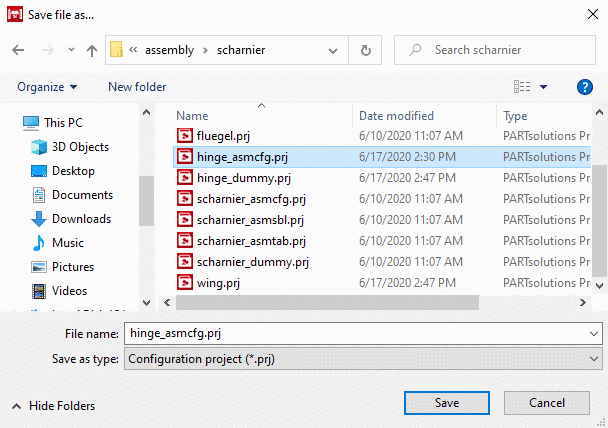

Enregistrez la configuration de l'assemblage via le menu Fichier [File] -> Enregistrer .

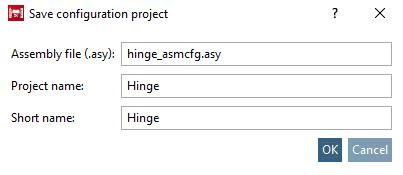

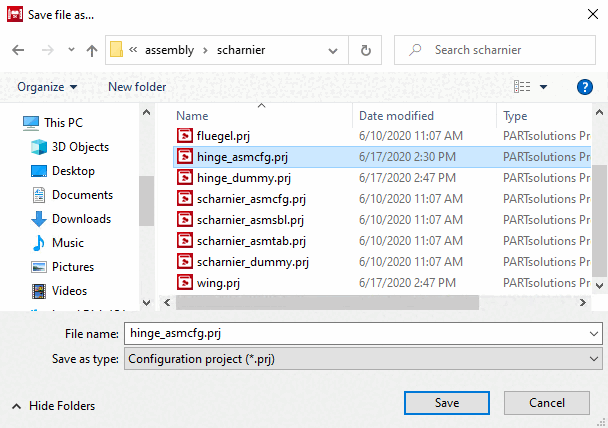

Enregistrer le fichier

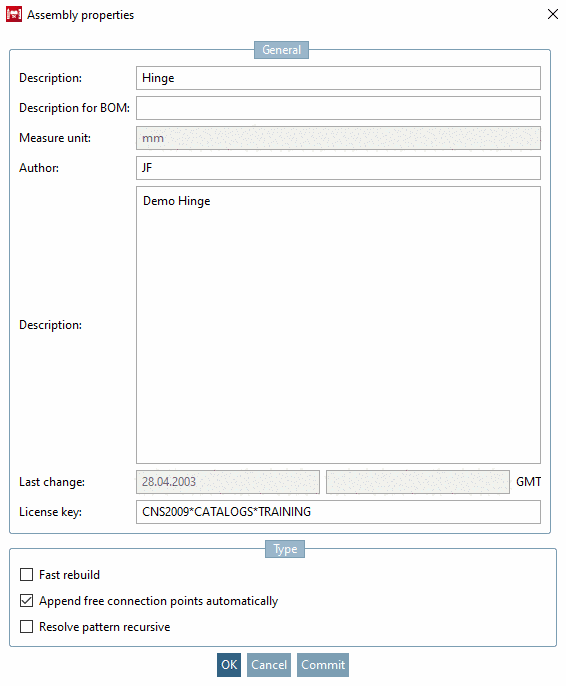

Enfin, la fenêtre de dialogue Propriétés de l'assembly [Assembly properties] s'ouvre.

Boîte de dialogue Propriétés de l'assembly [Assembly properties]
