11.2.2. Partie

Tous les enfants <part> sont listés ici avec les éléments enfants qui les spécifient.

Définition

<part id="...">
  <type>part|assembly|drill|pseudo</type>
  <category>...</category>
  <color r="0..255" g="0..255" b="0..255" />
  <path>...</path>
  <nnpath>...</nnpath>

  <bom category="...">
    <splittable>...</splittable>
  </bom>

  <vars>
    <var>
      <value name="name">value</value>
    </var>
  </vars>

  <cp name="..." visible="..." type="..." />
</part>

partie

Attributs :

id: identifiant unique

[Remarque]Remarque

Référencé sous <conparts> -> <connexion>.

Éléments enfants :

  • type

    Valeurs :

    • partie : si le projet qui est donné pour le parcours est une partie

    • assemblage : si le projet donné dans le chemin est un assemblage

  • catégorie

    Catégories de référencement des identifiants.

    [Remarque]Remarque

    Référencé sous <categories> pour construire l'arborescence dans le Configurator

  • chemin

    Définit le chemin du fichier .prj de la pièce (&CADENAS_DATA)

    [Remarque]Remarque

    Utiliser une déclaration de chemin relatif :

    Exemple :

    Project : C:\programme\cadenas\data\23dlibs\S...catalog...name...\rohre\rohr.prj

    Path : rohre\rohr.prj

    [Remarque]Remarque

    NN, NT information is read out from there.

  • nnpath

    Chemin relatif au projet.

    [Remarque]Remarque

    Utilisé uniquement avec les assemblages. Lire les informations complémentaires du tableau principal.

  • bom catégorie

    Identifier referencing bom category.

  • vars

    Pour définir des variables supplémentaires. Il est également utilisé pour initier le tableau.

    Élément enfant :

    • var

      N'importe quel nombre d'éléments.

      Attributs :

      • name : nom de la variable ; value : valeur de la variable

  • cp

    Attributs :

    • name: nom du point de connexion

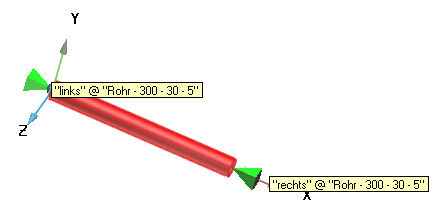

      Dans l'image d'illustration ci-dessous, les noms sont"gauche" et"droite".

      [Remarque]Remarque

      Structurede l'info-bulle:

      nom du point de connexion @ nom de la pièce - paramètres de la table

      [Remarque]Remarque

      Syntaxe XML avec parties : juste le nom du point de connexion

      Syntaxe XML avec assemblages : nom de la pièce @ nom du point de connexion

    • visible: dans le Configurator, le nom affichédu point de connexion sous Détails.

    • type: type de groupe de types de connexion

Exemple

<part id="65humlenk" >
  <type>assembly</type>
  <category>transport</category>
  <path>4_transporttechnik\1_stretch_line_sl\4_baubreite_sl_065\3_umlenkungen
      \assemblies\2_h_umlenkung_asmcfg.prj</path>
  <nnpath>4_transporttechnik\1_stretch_line_sl\4_baubreite_sl_065\3_umlenkungen
      \2_h_umlenkung_asmtab.prj</nnpath>

  <cp name="HUMLENKUNGWINK@start0" visible="Vorne" type="sl65_start_C" />
  <cp name="HUMLENKUNGWINK@end0" visible="Hinten" type="sl65_end_C" />

  <bom category="transport" />
  <vars>
     <value name="BAUBREITE">65</value>
  </vars>
</part>
