3.1.9.4.1. Exporter au format AVI

Vous effectuez les réglages dans les onglets Options AVI et Section transversale [Cross-section], qui sont décrits ci-dessous.

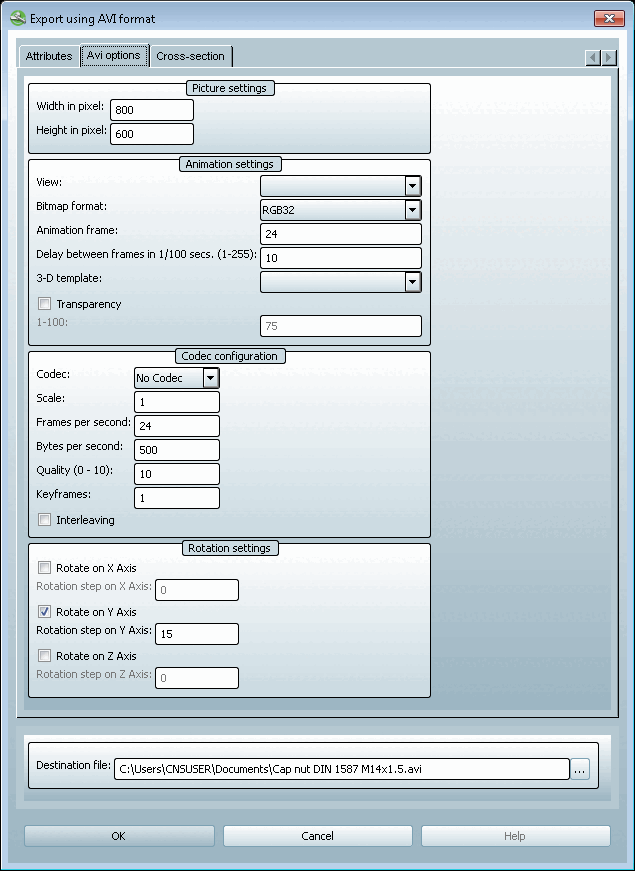

Exportation au format AVI

Exportation au format AVI

Onglet Options AVI

  • Paramètres de l'image [Picture settings]:

    Largeur en pixels [Width in pixel], hauteur en pixels [Height in pixel]

    Saisissez la hauteur et la largeur souhaitées dans les champs de saisie.

  • Paramètres d'animation [Animation settings]:

    • Vue [View]:

      Sélectionnez la vue souhaitée dans la zone de liste :

      • Avant [Front]

      • Arrière [Back]

      • Droite [Right]

      • Liens [Left]

      • En haut [Top]

      • En bas [Bottom]

      • Isométrique [Isometric]

    • Format bitmap [Bitmap format]:

      En règle générale, laissez la valeur par défaut "RGB32".

      Sinon, sélectionnez le format bitmap souhaité dans la zone de liste.

    • Cadre d'animation [Animation frame]:

      Images par rotation

      [Remarque]Remarque

      Notez ici l'interaction avec les paramètres sous Paramètres de rotation [Rotation settings].

      exemple :

      Si vous définissez un pas de rotation à 1°, vous avez besoin ici de 360 images par rotation pour qu'une rotation complète soit effectuée.

      Plus le nombre de cadres est élevé, plus le fichier est volumineux.

    • Distance entre les images en 1/100 sec. (1-255) [Delay between frames in 1/100 secs. (1-255)]

      La vitesse de rotation résulte de ce réglage et du réglage Animation Frame [Animation frame].

    • Modèle 3D [3D template]:

      Vous pouvez adapter le style de couleur à la mise en page des versions de PARTsolutions, des systèmes de CAO et d'autres feuilles de style :

      8.1, 9.0, Purist, Metal, Wood, Catia V5, Solid Edge, SolidWorks, NX, One Space Designer, Pro/Engineer, Inventor

    • Transparence [Transparency]:

      Pour obtenir un arrière-plan transparent, activez cette option.

      Non transparent

      Non transparent

      Transparent

      Transparent

  • Paramètres du codec [Codec configuration]:

    • Codec

      Sélectionnez le codec souhaité dans la zone de liste.

      [Remarque]Remarque

      Les valeurs de la liste ne sont pas fixes, elles sont extraites de votre système.

      La meilleure qualité est obtenue avec le paramètre Pas de codec [No Codec], mais sans codec, les fichiers sont très volumineux.

      Choisissez dans la liste un codec dont la qualité et la taille de fichier sont proportionnelles à vos besoins.

    • Mise à l'échelle [Scale]: valeur par défaut '1' (valeur la plus petite possible)

      Échelle de temps. Plus le chiffre est grand, plus le mouvement est lent.

    • Images par seconde [Frames per second]: 24

      Plus le nombre d'images par seconde est élevé, plus le mouvement est rond, mais plus le fichier est volumineux.

    • Octets par seconde : Par défaut = 500

      Ce paramètre concerne la qualité.

    • Qualité (0 - 10) [Quality (0 - 10)]: Par défaut : 10

      Réglage général de la qualité

    • Keyframe tous [Keyframes]: valeur par défaut =1

      En règle générale, laissez ce réglage. Un changement à '2' réduirait de moitié le nombre d'images clés.

    • Entrelacement [Interleaving]:

      Les données audio et vidéo sont stockées de manière imbriquée.

  • Paramètres de rotation [Rotation settings]:

    En option, vous pouvez définir le pas de rotation en degrés pour chaque axe.

  • Fichier cible [Destination file]:

    En cliquant sur Parcourir ... l'explorateur s'ouvre.

    Si nécessaire, modifiez le chemin et le nom du fichier. Ne changez pas l'extension du fichier.

Page d'onglet Coupe transversale

  • Coupe transversale [Cross-section]

    Plan de coupe [Cut plane]:

    Dans la zone de liste, sélectionnez Plan YZ, Plan XZ ou Plan XY

    '+' ou'-'. (représentation inversée de la coupe)

    Décalage [Displacement] du plan de coupe :

    Inscrivez le déplacement souhaité dans le champ de saisie. (La valeur numérique se réfère à l'unité de mesure de l'élément de construction).

  • Quart de coupe [Quarter cut]

    Pour créer un quart de coupe, cochez à la fois la case de la section [Cross-section] et celle du quart de coupe [Quarter cut].

    Pour les réglages, la même chose que pour la section transversale s'applique par analogie.

Coupe transversale

Coupe transversale

Quart de coupe

Quart de coupe
