Avec la V12, il existe une nouvelle fonction Mappage automatique des classes : Editer.... [Automatic Class Mapping: Edit...]

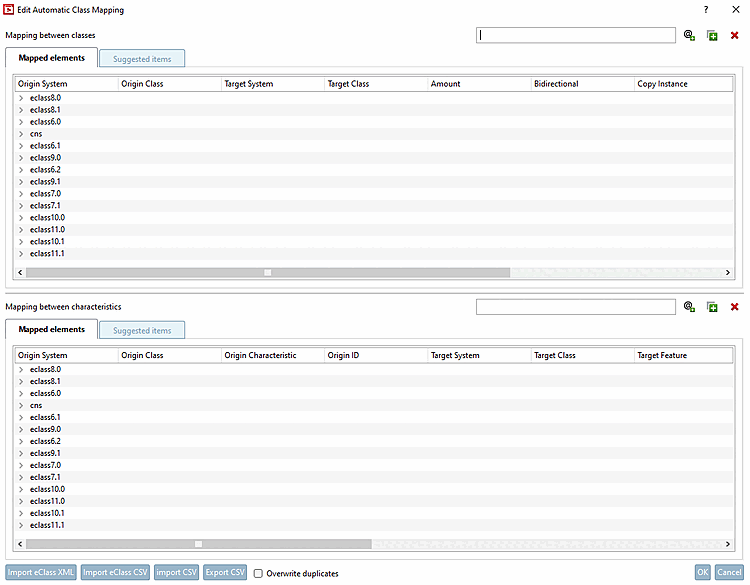

Dialogue de gestion : Traiter le mappage automatique des classes [Edit Automatic Class Mapping]

Une différence importante par rapport à la fonction existante de mappage des systèmes de classes [Map class systems] est qu'il s'agit ici d'un mappage virtuel, de sorte que, même si les classes et les caractéristiques mappées sont transférées dans les systèmes cibles lors de l'exportation, les données de classification ne sont pas écrites physiquement dans les fichiers de projet.

Remarque

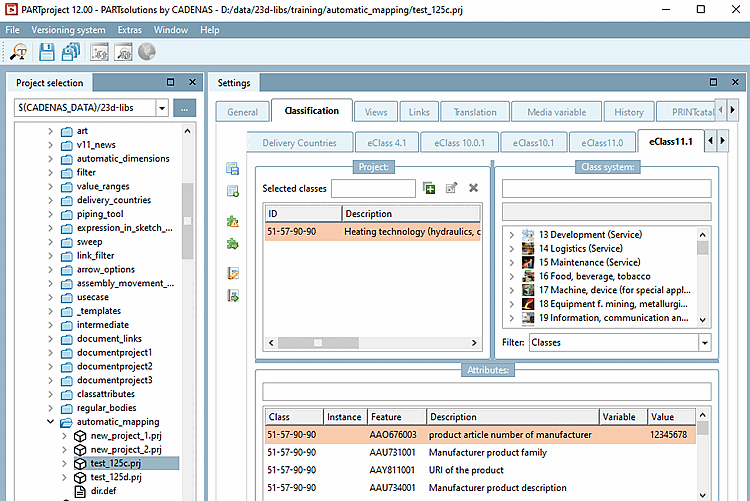

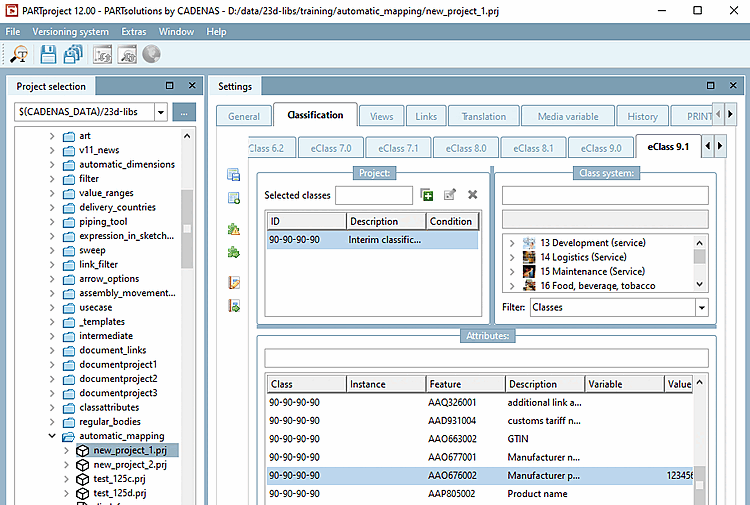

Prérequis : Sous $CADENAS_DATA/datasetup doit Ce répertoire class2class exister. Une restriction importante est que les caractéristiques ne peuvent pas être mappées dans des classes déjà existantes (même si la caractéristique concrète n'est pas définie). Si le mappage est utilisé par exemple pour mapper de la eClass 11.1 à une eClass 12.0 encore totalement vide, ce point n'est pas pertinent. Mais si le mapping doit être effectué par exemple de la classification Revit vers la classification CNS, il est probable que le mapping ne sera pas effectué dans de nombreux cas. Si un projet contient des mappages de la Page d’onglet proposée Les éléments [Suggested items], les classes et les fonctionnalités apparaissent avec une couleur de fond rougeâtre , il contient des mappages de la page de l’onglet mappés [Mapped elements], classes et Caractéristiques en bleuté La couleur d’arrière-plan affichée. Mapping à partir de "Éléments suggérés [Suggested items] Mapping à partir d '"éléments cartographiés [Mapped elements]

Dans l'exemple suivant, une caractéristique de classe de la classification CNS doit être mappée sur une caractéristique de classe de la classification eClass 9 .1. C'est-à-dire que les données de la classe sont saisies en commençant par le tableau supérieur ( mapping entre les classes [Mapping between classes] ) et ensuite les données de la caractéristique sont saisies dans le tableau inférieur (mapping entre les caractéristiques [Mapping between characteristics] ).

Test:

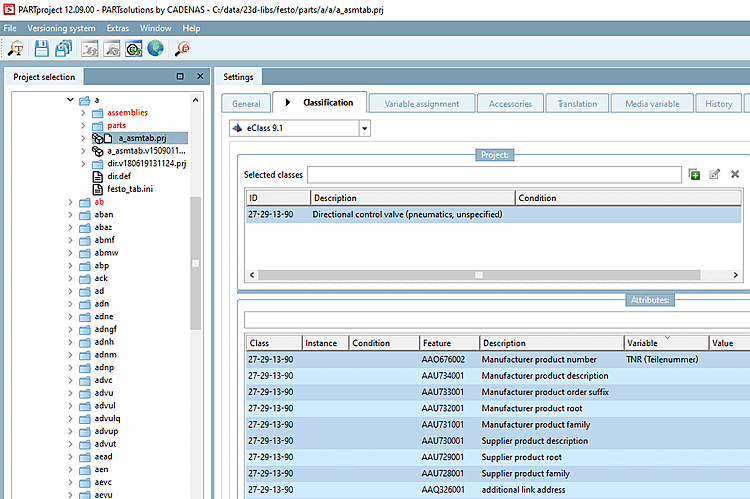

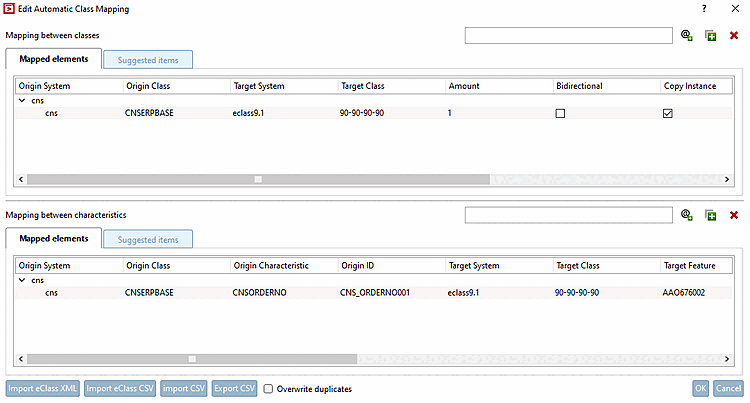

Dans cet exemple, un mapping entre

Klassfikation "CNS" > Klasse "CNSERPBASE" > Merkmal "CNSORDERNO"

et

Klassfikation "eclass 9.1" > Klasse "27-29-13-90" > Merkmal "AAO676002"

a été mis en place.

Les caractéristiques principales sont l'espace tableau supérieur (pour le mappage des classes) et l'espace tableau inférieur (pour le mappage des caractéristiques).

Chaque zone de tableau a deux onglets, un pour les éléments cartographiés [Mapped elements] et un pour les éléments suggérés [Suggested items]. Il s'agit de tableaux séparés avec des données distinctes.

Chaque zone du tableau a ses propres boutons, qui sont responsables de l'onglet actuellement actif.

Boutons à droite au-dessus des tableaux

Barre de recherche

Chaque espace tableau a sa propre barre de recherche pour rechercher toutes les données sources et cibles (système et classes (et variables et ID si les variables font l'objet d'une recherche)).

Boutons sous les sections du tableau

Lors de l'importation des données (via des fichiers .csv), les doublons sont supprimés (ce qui peut éventuellement prendre du temps).

Lors de l'exportation des données (via des fichiers .csv), les doublons sont supprimés (seuls les éléments modifiés sont vérifiés).

Lors de l'enregistrement des données (via le bouton OK ), les doublons sont supprimés (seuls les éléments modifiés sont vérifiés) et les données de mappage de variables sont vérifiées pour voir s'il manque des données de mappage de classes correspondantes. Si des éléments sont trouvés, une boîte de dialogue permet soit d'ajouter des données de correspondance de classe manquantes, soit de supprimer des données de correspondance de variable erronées.

Normalement, les cellules d'un tableau sont des chaînes ou des cases à cocher modifiables.

Cas particuliers:

Il existe également des classes sans caractéristiques. Dans ce cas, les entrées dans le tableau inférieur sont obsolètes. L'inverse n'est pas possible. Le tableau supérieur doit toujours contenir des entrées.
