3.5.4.2.2.4. Classer le point d'attache de placement
Procédure pour les pièces détachées

  1. Sélectionnez le composant à classer.

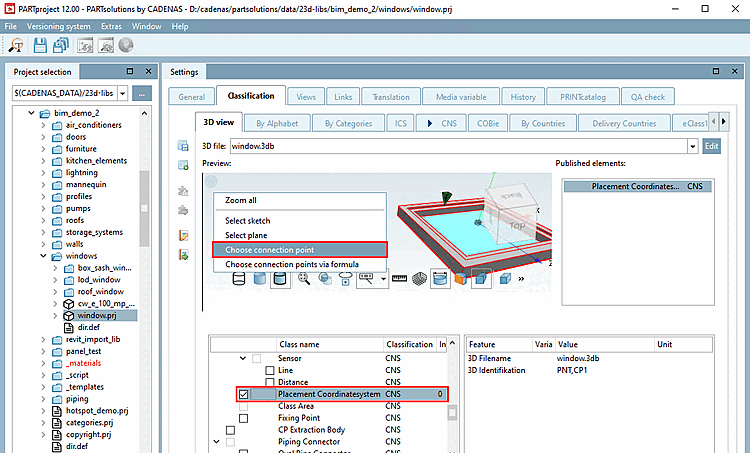

    Sélectionner un point d'attache [Choose connection point] (pour une pièce individuelle)

    Sélectionner un point d'attache [Choose connection point] (pour une pièce individuelle)

  2. Sous Paramètres [Settings], passez à la page d'onglet Classification, puis à la sous-page Vue 3D [3D view].

  3. Appelez la boîte de dialogue du même nom avec la commande Sélectionner un point d'attache [Choose connection point] du menu contextuel.

  4. Sélectionnez le point d'attache de placement et confirmez en cliquant sur OK.

    -> La zone de dialogue des éléments publiés [Published elements] s'ouvre.

  5. Activez la classe Placement Coordinatessytem dans la classification CNS.

    -> La classe s'affiche sous Éléments publiés [Published elements].

Procédure pour les sous-ensembles

Si un assemblage est utilisé, il faut faire connaître le point d'attache à utiliser (c'est-à-dire quelle pièce détachée avec quel point d'attache).

[Remarque]Remarque

Jusqu'à la V11 incluse, une pièce détachée de l'assemblage devait être classifiée en conséquence. A partir de la V12, le point d'attache correspondant peut être rendu disponible au niveau de l'assemblage et être classé directement au niveau de l'assemblage.

Procédez comme suit :

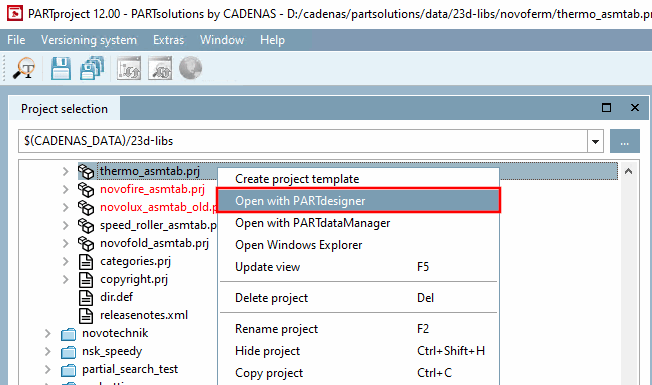

  1. Sélectionner le projet de tableau d'assemblage (*asmtab.prj) et cliquer sur la commande Ouvrir avec PARTdesigner [Open with PARTdesigner] du menu contextuel.

    -> La configuration de l'assemblage s'ouvre.

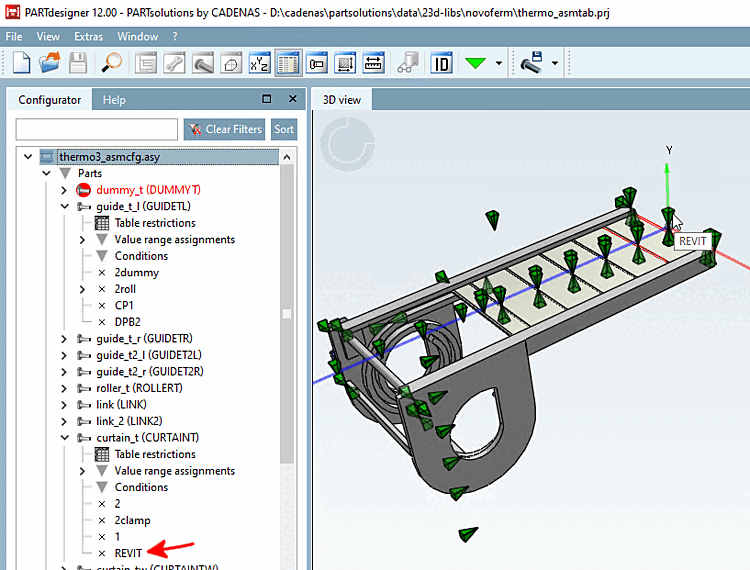

    L'illustration montre le point d'attache prévu pour le placement.

    L'illustration montre le point d'attache prévu pour le placement.

  2. Sur le plan principal, ouvrez le menu contextuel et cliquez sur Ajouter un point d'attache de partage [Add shared connection point].

    Ajouter un point d'attache de partage [Add shared connection point]

    Ajouter un point d'attache de partage [Add shared connection point]

  3. Dans le navigateur de règles [Rule browser], déterminez la partie et le point d'attache.

    -> Le point d'attache de partage a été ajouté.

    Point d'attache de placement dans la configuration (ici dans l'exemple "REVIT_CURTAINT -> CURTAINT")

    Point d'attache de placement dans la configuration (ici dans l'exemple "REVIT_CURTAINT -> CURTAINT")

  4. Enregistrez la configuration.

  5. Sélectionnez le fichier gabarit correspondant (*.asmtpl.prj) et ouvrez l'onglet Classification, puis la sous-page Vue 3D [3D view].

    (Aucun contenu 3D n'est affiché pour les assemblages).

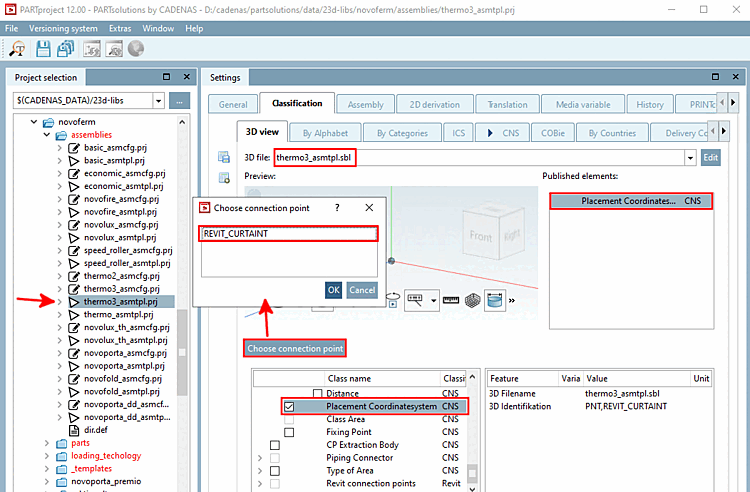

    Sélectionner le point d'attache [Choose connection point] (pour l'assemblage)

    Sélectionner le point d'attache [Choose connection point] (pour l'assemblage)

  6. Cliquez sur le bouton Sélectionner un point d'attache [Choose connection point].

    -> Le point d'attache de partage est affiché dans la boîte de dialogue du même nom.

  7. Sélectionnez le point et confirmez avec OK.

    -> L'interface standard habituelle pour déterminer les éléments publiés s'affiche désormais.

  8. Activez la classe Placement Coordinatessytem dans la classification CNS.

    -> La classe s'affiche sous Éléments publiés [Published elements].
