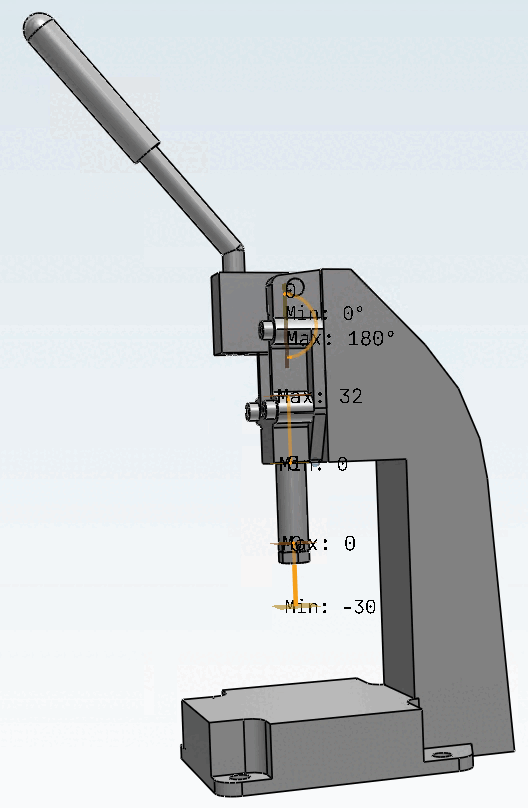

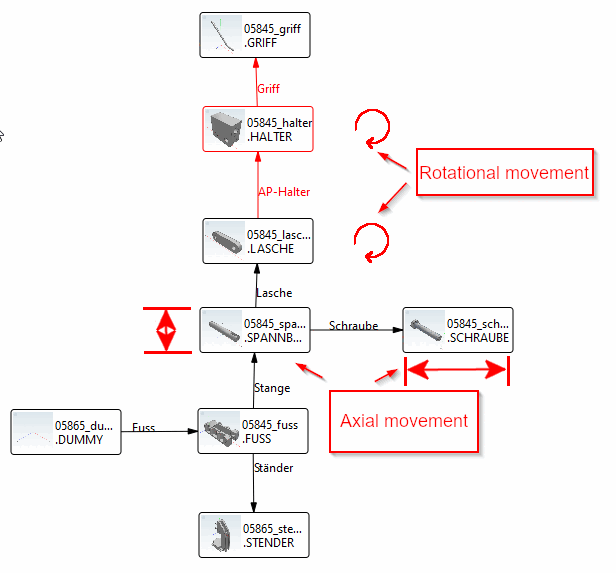

Exemple de mouvement rotatif et axial combiné

Le levier rotatif en haut déplace le coulisseau axialement sur une HUB définie.

L'assemblage doit être conçu de manière à ce que les mouvements axiaux et de rotation fonctionnent dans la CAO.

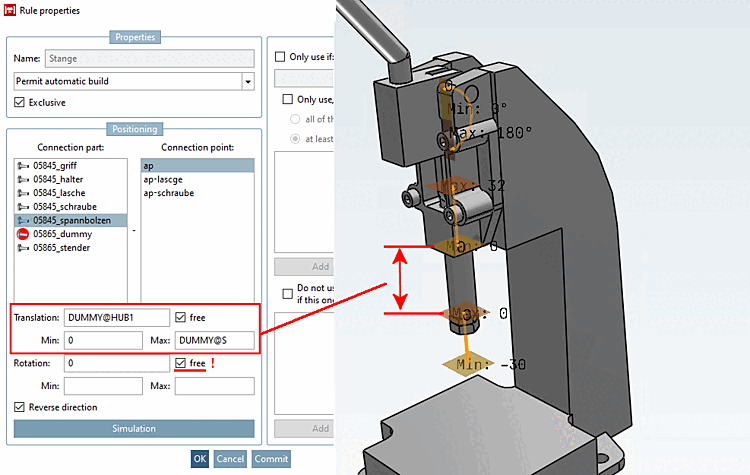

Caractéristiques de la règle [Rule properties]: Pied sur boulon de serrage

	Important
	On définit ici le mouvement axial min/max vers le haut et vers le bas.

Pour ce faire, la translation "Libre" (0 à MAX) est définie dans cet exemple.

	Important
	Pour les mouvements rotatifs et axiaux, la rotation doit également être définie sur VALIDE lors du mouvement axial pour des raisons de compatibilité CAO.

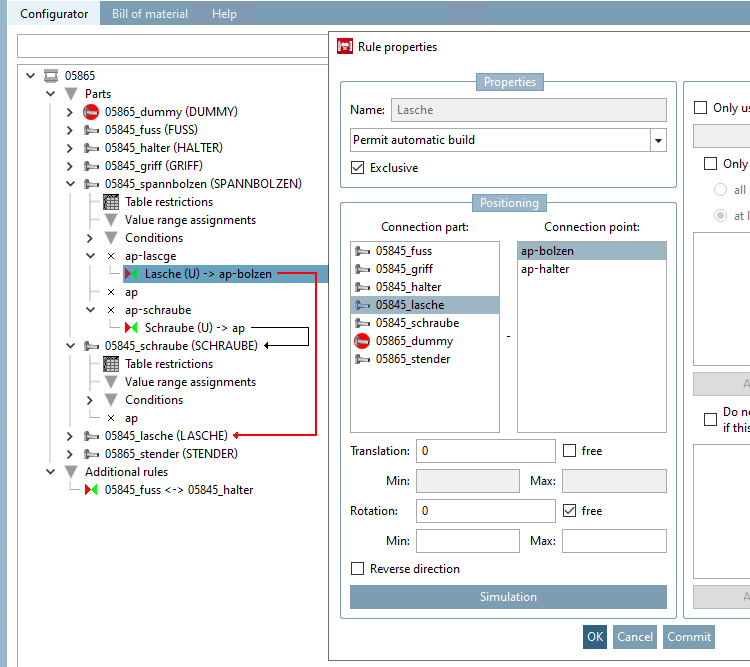

Caractéristiques de la règle [Rule properties]: Boulon de serrage sur patte avec rotation LIBRE (sans limites)

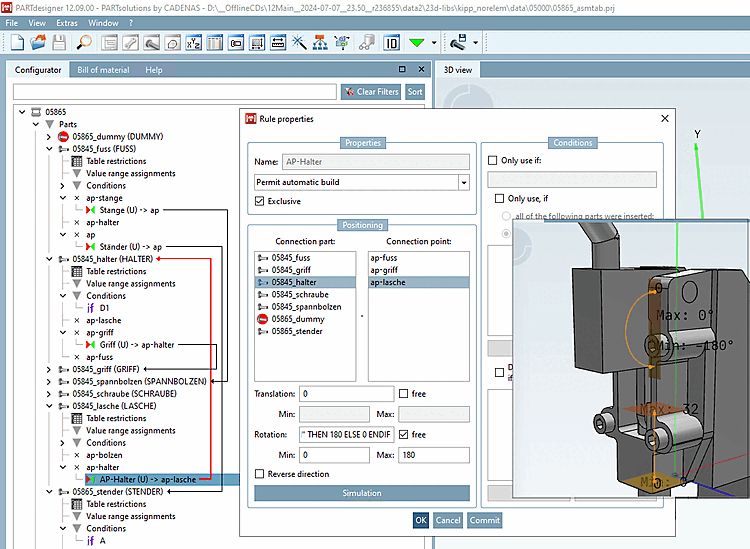

Caractéristiques de la règle [Rule properties]: Patte sur bras de support avec rotation LIBRE (avec limites)

Rotation avec mouvement. Les limites génèrent ainsi dans la CAO la mobilité maximale du bras.

	Important

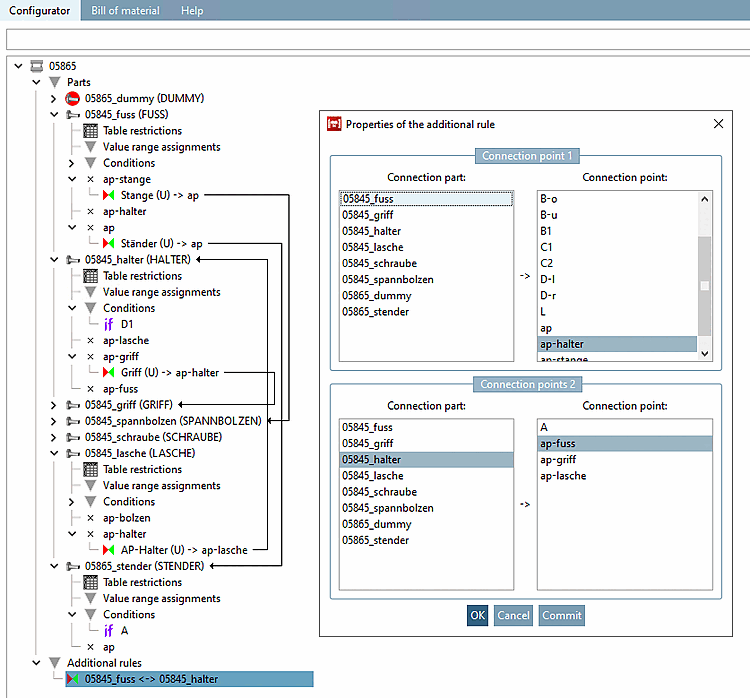

	La règle la plus importante pour le mouvement de rotation est la fermeture entre le bras de support et le pied. Créez une règle supplémentaire sous Règles supplémentaires [Additional rules]. Pour éviter une boucle permanente dans la CAO, la règle doit aller à l'encontre de la structure de la règle ; donc cette fois-ci du pied en retour au bras de maintien.

Assemblage dans Creo : exemple de position 1

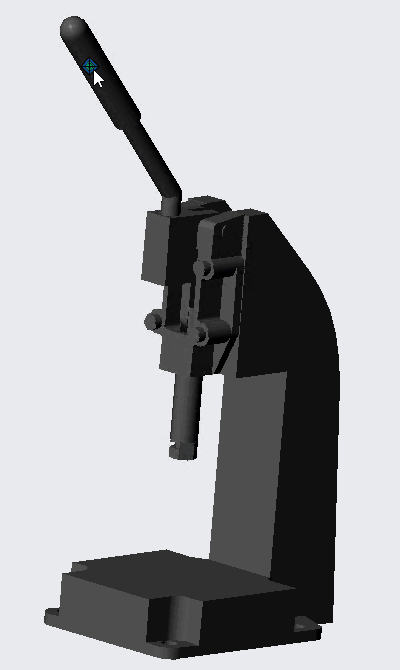

Assemblage dans Creo : exemple de position 2
