Cet élément indique si des formats de papier sont disponibles pour cette vue et, le cas échéant, lesquels.

Il est facultatif et ne doit être utilisé que si différents formats de papier sont effectivement disponibles.

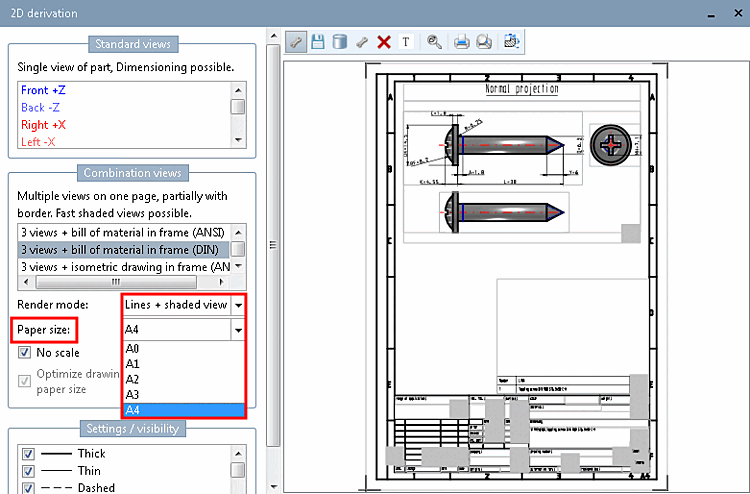

Dans la boîte de dialogue Dérivation 2D [2D derivation], sélectionnez le format de papier souhaité dans la zone de liste Formats de papier [Paper formats].

Formats de papier [Paper formats]: sélection "A4

Vous trouverez ci-dessous une description de la manière dont les différents formats de papier sont déclarés :

Le cadre par défaut est défini via [ELEMENT_frame] dans le fichier de modèle *.dw.

[ELEMENT_frame]
type=frame
dxf=default.dxf

Des formats de papier supplémentaires (frames) sont définis via [Formats] également dans le fichier de modèle.

Les indications sous [Formats] font référence à des fichiers de configuration.

Nom d'affichage = chemin d'accès au fichier de configuration *.cfg

[Formats]
A0=defaultA0.cfg
A1=defaultA1.cfg
etc.

Le fichier de configuration renvoie à un autre fichier dxf (format papier) sous [ELEMENT_frame].

[ELEMENT_frame]
type=frame
dxf=defaultA0.dxf

Dans fichier de configuration *.cfg , tous les éléments de la vue du dessin (*.dw) avec son géométries valides (hauteur, largeur, etc.) afin qu’elles puissent être utilisées dans le Nouveau format papier.

	Astuce
	Copiez le contenu du fichier modèle et adaptez ensuite les valeurs en conséquence.

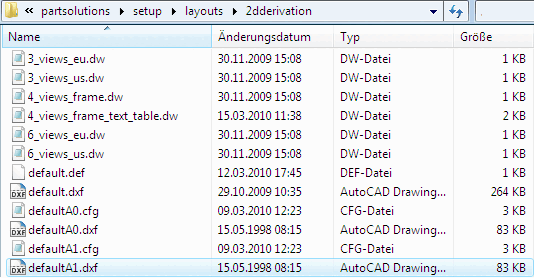

L'illustration suivante montre le répertoire de stockage avec les dérivations 2D standard, le fichier de traduction, les fichiers de configuration et les fichiers DXF.

Extrait du répertoire de stockage standard pour les dérivations 2D
