Si les propriétés physiques sont définies dans la classification CNS du côté de PARTsolutions, elles seront également transmises au système de CAO lors de l'exportation.

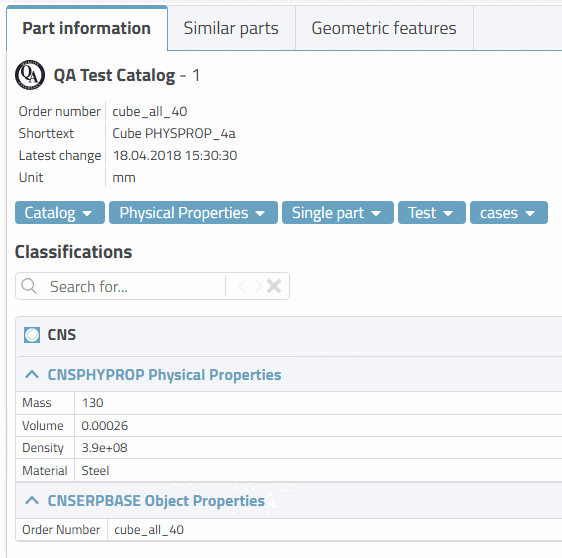

Dans PARTdataManager, les attributs de la classification CNS sont affichés dans l'arbre d'index, dans le menu contextuel d'un composant sous le point de menu Informations sur les composants [Part information].

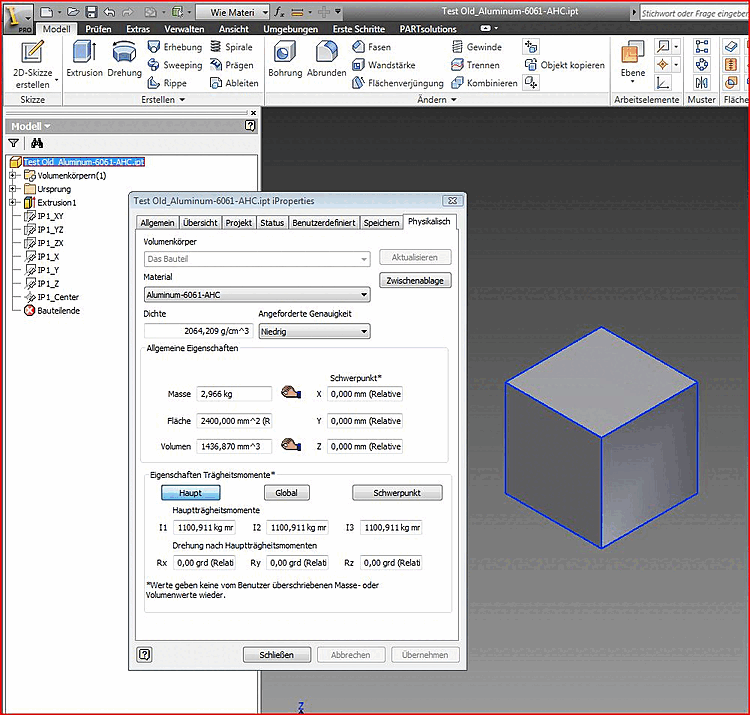

Dans Inventor, les propriétés pyhsiques sont accessibles sous iProperties -> onglet Physique.
Les points suivants montrent comment Inventor se comporte dans différents scénarios :
Si un matériau a été transmis depuis PARTsolutions, celui-ci est créé (c'est de lui que résulte la densité).
Il n'est pas possible de fixer directement la densité, car celle-ci doit être définie par le matériau.
Si un volume a été transféré depuis PARTsolutions, la masse et la densité sont calculées via Inventor.
Si une masse a été transmise depuis PARTsolutions, le volume et la densité sont calculés via Inventor.
Si une masse et un volume ont été transmis depuis PARTsolutions, la densité est toujours calculée directement. (La densité provenant du matériau est écrasée | Densité = masse / volume)
Pour calculer la masse, la surface, le volume et la densité, cliquez sur .
