Chaque dossier et chaque projet doit avoir une image de prévisualisation.

Les images plus grandes ou plus petites ne sont pas autorisées ou doivent être converties/adaptées au préalable par le créateur du catalogue. Les images d'aperçu avec un fond transparent ne sont pas recommandées et si elles sont utilisées, elles doivent être vérifiées dans PARTcommunity.

Un fichier "catalog.png" doit être créé pour chacun des dossiers. Il faut absolument respecter l'orthographe anglaise avec "c".

Les photos de produits du fabricant doivent être intégrées en premier lieu. Si cette dernière ne peut pas fournir d'images, des aperçus sont dérivés des modèles 3D créés précédemment. Voir Section 5.8.2.1.15.4, «  Génération de données d'images/d'aperçus en mode batch  ».

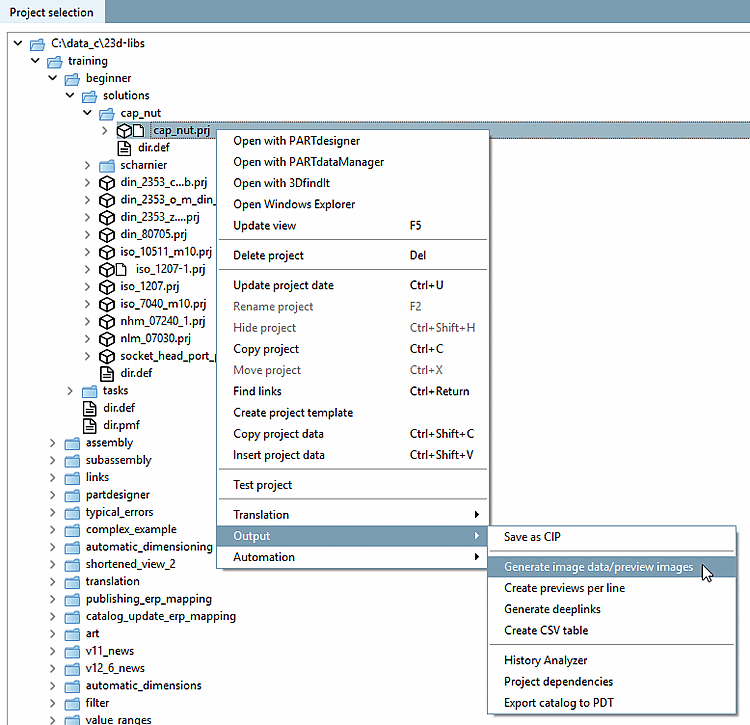

PARTproject -> Sélection de projet [Project selection] Menu contextuel -> Sortie [Output] -> Générer des données d'image/des aperçus [Generate image data/preview images]

Remarque

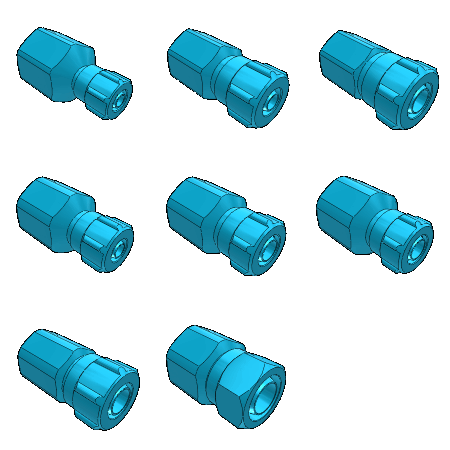

Les images d'aperçu peuvent également être générées par ligne (PARTproject -> Sélection du projet [Project selection] menu contextuel -> Sortie [Output] -> Générer des images d'aperçu par ligne [Create previews per line] ). Elles sont ensuite regroupées dans un seul fichier. Contrairement à la taille standard de 400x400 pixels, la taille de chaque image est ici de 150x150 pixels. La taille totale est ici de 450x450 pixels, ce qui correspond à 150x150 pixels pour chaque image. Vous trouverez de plus amples informations à ce sujet sous Section 5.8.2.1.15.5, «  Générer des images d'aperçu par ligne  ».

Le client peut également commander des images de rendu Maxwell High End (payantes).

	Remarque
	Veuillez également tenir compte de Chapitre 3, Directives / Principaux éléments - CADENAS Design Manual (CDM) .
