12.1.6.2.1.  Présentation

Dans la zone de dialogue Représentation [Display], vous pouvez effectuer les réglages suivants :

  • Ombrage [Shading]:

    Dans la zone de liste, vous trouverez les possibilités de sélection suivantes :

    • Chants [Edges]

    • Bords cachés (gris) [Hidden lines (gray)]

    • Bords cachés [Hidden lines]

    • Ombragé [Shaded]

    • Ombragé avec bords [Shaded with edges]

    • Schématiquement [Schematic]

    [Remarque]Remarque

    Le réglage désigne uniquement la valeur par défaut lors du chargement de la pièce Vous pouvez modifier le mode d'affichage via les barres d'outils correspondantes dans l'interface du programme.

  • Lignes dans la couleur du composant [Lines in part color]

    La couleur du composant se réfère à la couleur d'un composant individuel dans l'assembly. Cette option ne s'applique donc qu'aux assemblages contenant des composants colorés.

  • L'adoucissement des bords [Antialiasing] lisse les contours des composants.

  • Rouge/Cyan [Red/cyan]

    Représentation du composant en aperçu plastique 3D. L'effet tridimensionnel n'apparaît qu' avec l'utilisation de lunettes rouge-cyan !

    La pièce sélectionnée est représentée alignée pour augmenter l'effet plastique. L'arrière-plan s'assombrit automatiquement. L'option Effet rouge/cyanest indépendante du mode d'affichage (Lignes [Lines], Bords cachés [Hidden lines], Ombré [Shaded], etc.) est applicable.

    La case à cocher permet d'activer ou de désactiver l'option par défaut.

  • Bouton rouge/cyan [Red/cyan button]

    Déterminez la position (coin) dans la zone de liste.

  • Système de coordonnées Afficher les cotations [Show coordinate system dimensions]

    Les cases à cocher permettent d'activer ou de désactiver l'affichage des cotes.

  • Système de coordonnées (grand) [Coordinate system (large)]

    La case à cocher permet d'activer ou de désactiver le grand système de coordonnées au centre de la pièce.

    Système de coordonnées (petit) [Coordinate system (small)]

    La zone de liste permet d'activer ou de désactiver le petit système de coordonnées (celui dans le coin) et de définir la position (coin).

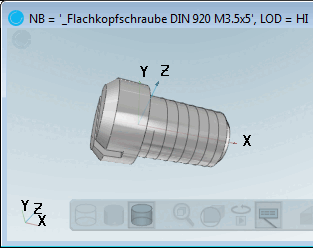

  • Type de système de coordonnées (petit) [Type of coordinate system (small)]

    • Système de coordonnées [Coordinate system]

      Système de coordonnées en bas à gauche

      Système de coordonnées en bas à gauche

    • Cube d'orientation [Orientation cube]

      Utilisez le cube d'orientation [Orientation cube] pour faire pivoter facilement la vue 3D. Cliquez sur une arête, un coin ou une face pour la faire avancer. Cliquez à plusieurs reprises sur une face pour faire pivoter la pièce autour de la perpendiculaire à la face.

      Angle

      Angle

      Surface

      Surface

      Chant

      Chant

      Les surfaces latérales avec des flèches ont également des cotes (comme les icônes dans la barre d'outils).

  • Affichage en perspective [Perspective view]

    An, de

  • Rotation après chargement [Rotation after loading]

    An, de

  • Ombre [Shadow]

    An, de

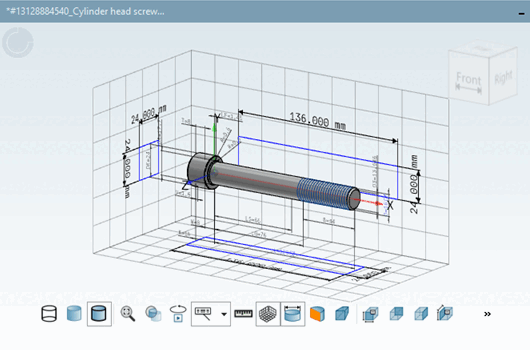

  • Grille [Grid]

    Marche, arrêt et réglage de la couleur

    Sans ombres ni trames

    Sans ombres ni trames

    Avec des ombres et des trames

    Avec des ombres et des trames

  • Texture brillante [Highlight texture]

    • Texture brillante [Highlight texture] En combinaison avec le type de représentation "Ombré [Shaded]" ou "Ombré avec arêtes [Shaded with edges]", il est possible de sélectionner une texture dite brillante pour la surface d'un élément de construction. Vous trouverez la sélection correspondante dans la zone de liste.

  • Dessin au crayon [Sketching]

    La zone de liste permet de procéder à différentes adaptations.

    Vous trouverez également un bouton correspondant sur l'interface du programme.

  • Points d'attache [Connection points]

    • Afficher les points d'attache [Show connection points]

    • Masquer les points d'attache [Hide connection points]

    • Afficher les points d'attache actifs [Show active connection points]

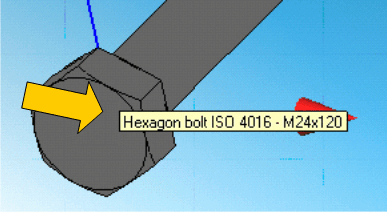

  • Infobulles pour les composants [Tooltips for parts]

    Affichage ou masquage des informations succinctes sur les composants (contact de la souris)

  • Textes et classes [Texts and classes]

    "Textes et classes [Texts and classes]" désactivé

    "Textes et classes [Texts and classes]" désactivé

    "Textes et classes [Texts and classes]" activé

    "Textes et classes [Texts and classes]" activé

    Voir également à ce sujet la rubrique Section 5.12.9, « Classer les points d'attache  ».
