2.3.8.
Creo Integration - Administration
2.3.8.3.
Bloc [MatMAP] - Cartographie des matériaux dans Creo
|  |
| Précédent | Suivant |
Pour que le mapping des matériaux puisse être mis en œuvre de manière continue, c'est-à-dire que les propriétés correctes des matériaux soient affichées dans Creo pour une pièce transférée depuis PARTsolutions, les paramètres correspondants doivent être définis à différents endroits :
Les paramètres de configuration concernent ...

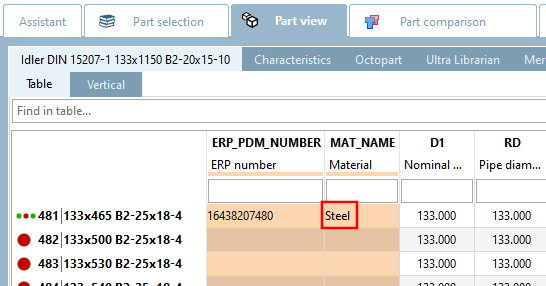

la sélection du matériau dans PARTdataManager (ou la valeur affichée dans la colonne "MAT_NAME" [voir aussi Section 2.2.9, « Cartographie des matériaux »])
Cela
Si l’intégration ERP est disponible, le matériel est stocké par défaut dans le
La colonne Tableau MAT_NAME affichée.
Dans
En fonction du flux de travail interne de l’entreprise, le matériau peut être
(avec un ERP_PDM_NUMBER ), par exemple, directement dans
PARTdataManager .
Le déroulement dans le PARTdataManager se présente comme suit :
Cliquez sur le bouton Ajouter un enregistrement à la base de données de liens [Add dataset to link database].
-> La fenêtre de dialogue Nouveau numéro d'identification [new ident-no.] s'ouvre.

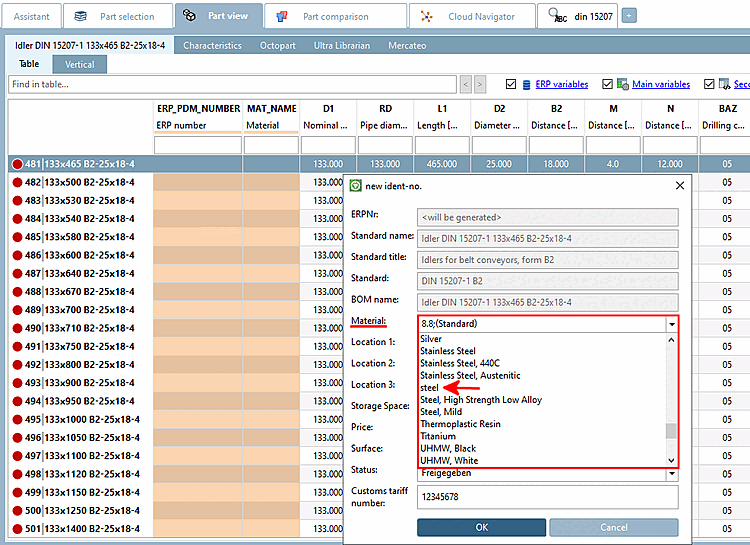

Développez la zone de liste sous Matériau [Material] . C’est précisément le Matériaux

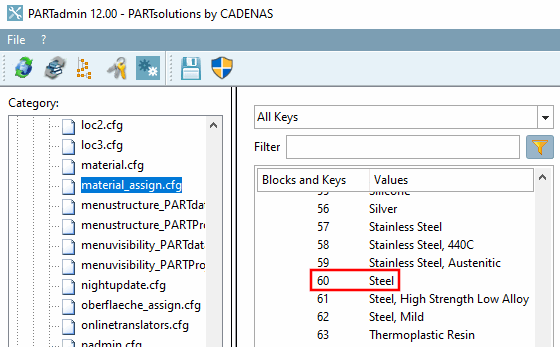

$CADENAS_SETUP/material_assign.cfgdans le fichier de configuration sont créés. Vous trouverez des informations détaillées sur la cartographie des matériaux sous Section 2.2.9, « Cartographie des matériaux ».Sélectionnez un matériau (ici dans l’exemple « acier ») et confirmez avec (Étant donné qu’en

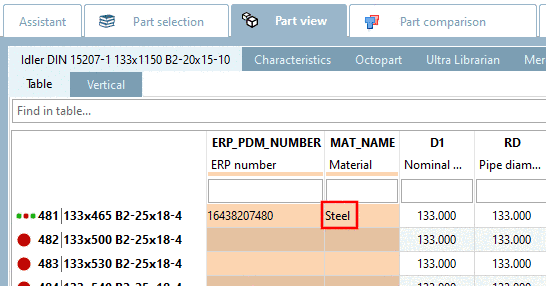

material_assign.defpeut-être traduit , la valeur réelle affichée peut être différente.)-> Pour la caractéristique sélectionnée qui doit être exportée, l'article souhaité est maintenant affiché. (Dans cet exemple de déroulement, le numéro ERP a été généré automatiquement).
![[Remarque]](https://webapi.partcommunity.com/service/help/latest/pages/fr/installation/doc/images/note.png) | Remarque |
|---|---|
Les répertoires dans lesquels la définition de l'article est recherchée sont (dans cet ordre...) : | |
Le

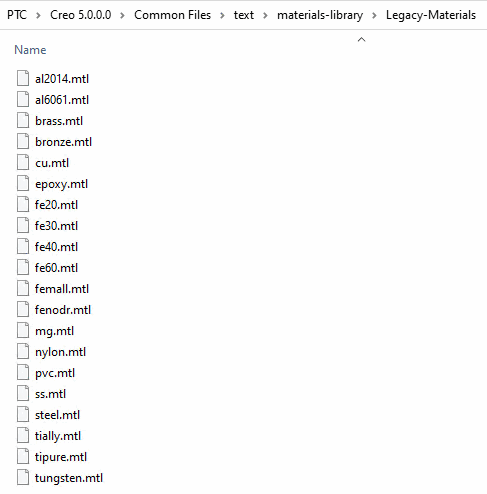

Par défaut dans Creo , les fichiers de matériaux sont répertoriés sous C:\Program
Files\PTC\Creo x.x\Common Files\text\materials-library.

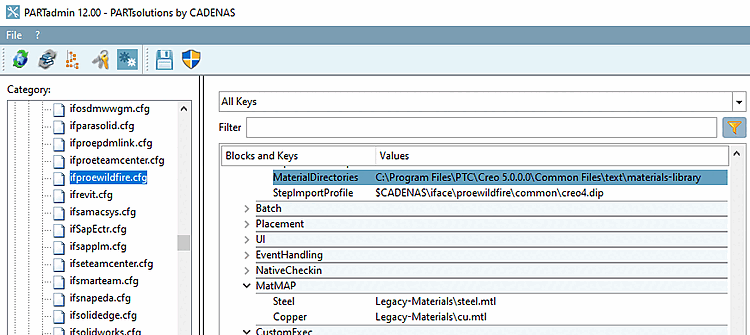

Dans un premier temps, sous Bloquer
interface, clé MaterialDirectories le chemin d’accès à l’interface
Bibliothèque de matériaux dans Creo.
S'il y a plusieurs bibliothèques de matériaux, saisissez les chemins séparés par des virgules.
Dans la deuxième étape, déterminez le mapping sous Block MatMAP (voir ci-dessus). La valeur clé est le nom du fichier mtl correspondant. Les majuscules et les minuscules n'ont pas d'importance.
Mettre
spécifier exactement les clés qui ont été spécifiées dans le fichier de configuration material_assign.cfg ,
ou le contenu de la colonne peut être MAT_NAME .
Créez donc ici dans l'exemple, entre autres, le bol "Steel".
La valeur clé est le nom du fichier mtl correspondant.

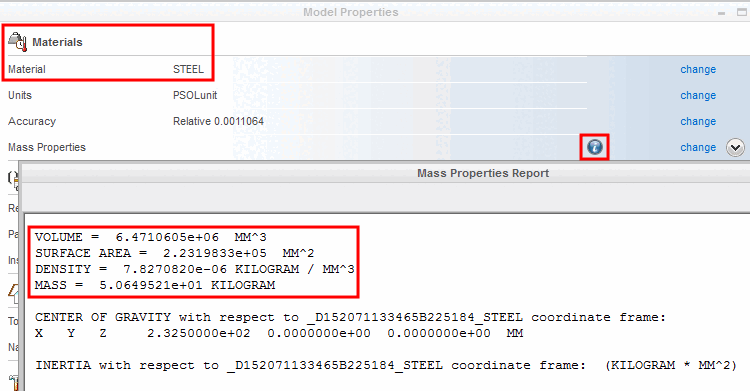

Les propriétés du matériau enregistrées sont utilisées pour la pièce transférée depuis PARTsolutions.
