Remarque
	Condition préalable: Tous les contacts électriques doivent être équipés d'un point d'attache [Connection point].

Pour les composants qui ont déjà été classifiés par le fabricant selon eCl@ss, les informations peuvent être mappées sur la classification CNS. Sinon, les données 3D dans PARTsolutions (points d'assemblage classifiés comme connexions électriques) doivent être munies d'informations supplémentaires provenant de la fiche technique.

CADENAS supporte un certain sous-ensemble de propriétés de connexion (classe Electrical Connection ) définies dans le cadre d'eCl@ss ADVANCED. Cet ensemble peut être étendu à tout moment sur demande.

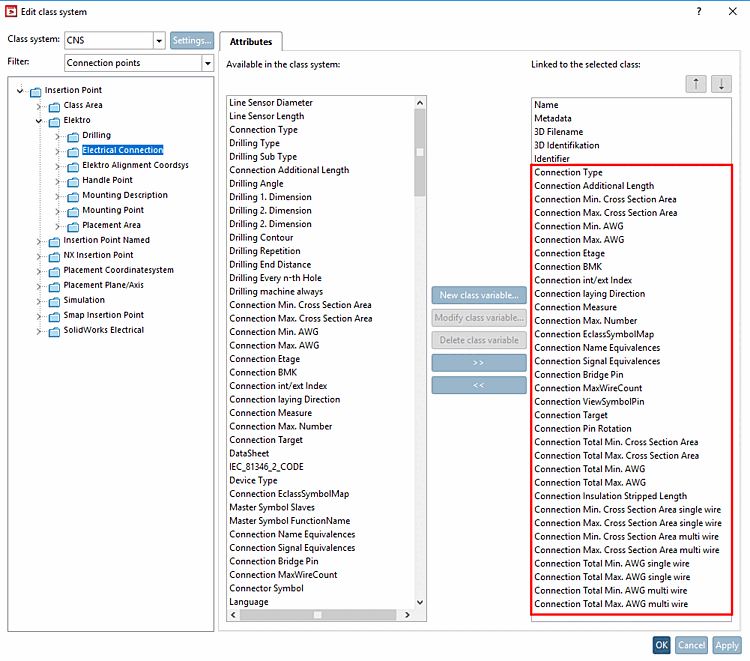

L'illustration suivante montre (encadré en rouge) les propriétés de connexion actuellement disponibles (Electrical Connection = CNS_CP|4|3 ) appelées sous PARTproject -> Extras Menu -> Systèmes de classes : Editer.. [Class systems: edit...].

Système de classes [Class system] CNS -> Filtres Points d'assemblage [Connection points] -> Insertion Point -> Electrique -> Electrical Connection

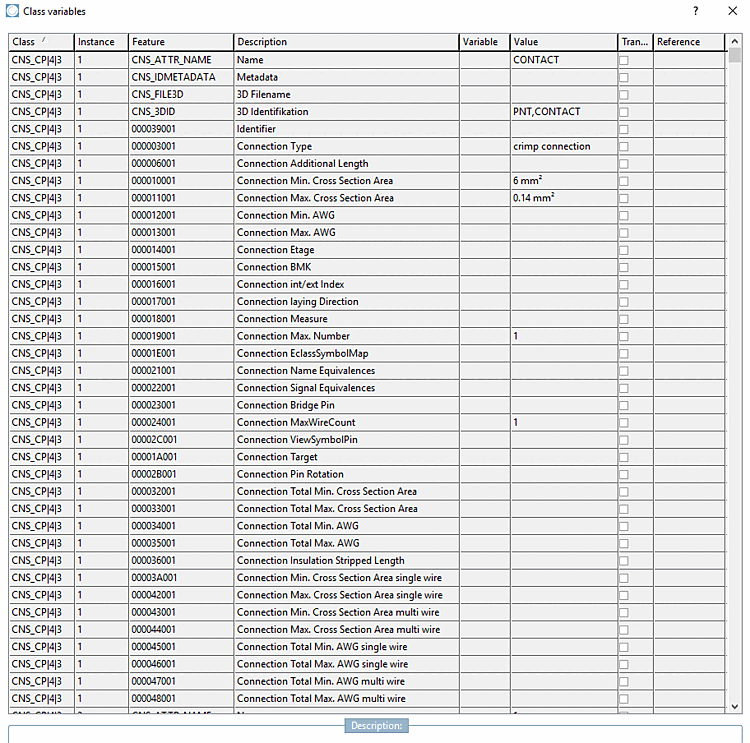

L'illustration suivante montre les propriétés de raccordement actuellement disponibles (Electrical Connection = CNS_CP|4|3 ) appelées sous PARTproject -> Editer le projet [Edit project] -> onglet Général [General] -> Caractéristiques (CNS)

Caractéristiques (CNS) -> Classe CNS_CP|4|3 (Electrical Connection)

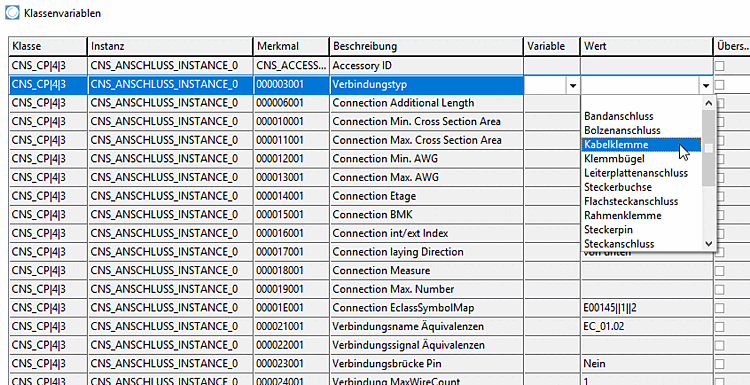

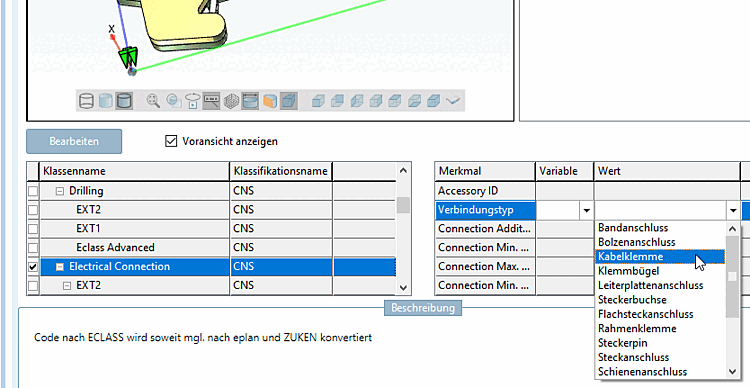

La liste suivante reprend quelques caractéristiques à titre d'exemple et montre des valeurs possibles :
