3.1.16.2.6.5.  Propriétés physiques de l'élément de construction

  • Cette commande permet de consulter les données physiques de la pièce concernée et de calculer le volume et le centre de masse.

  • Les zones de liste de la surface [Surface], du volume [Volume], du poids [Weight] et du centre de masse [Center of gravity] permettent de définir l' unité [Unit] souhaitée.

  • matériel [Material]:

    • Utilisez soit la zone de liste ci-dessus

      ou

    • activez la case à cocher Utiliser pour toutes les pièces détachées [Use for all single parts] et attribuez le matériau à chaque pièce séparément dans les zones de liste correspondantes.

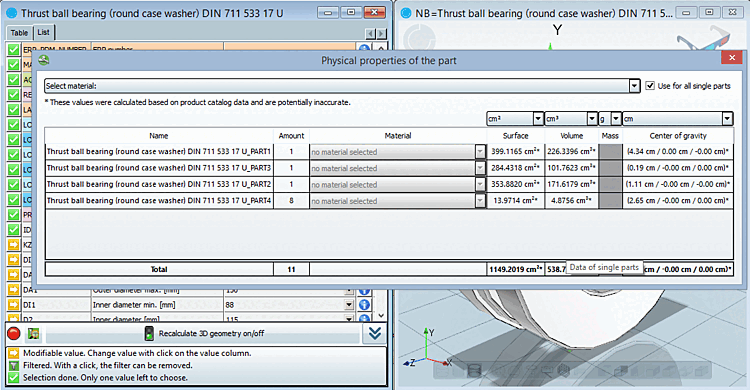

Volume et centre de masse [Volume and center of gravity]

Volume et centre de masse [Volume and center of gravity]

[Remarque]Remarque

Dans la ligne des pièces individuelles, il n'y a pas de multiplication par le nombre de pièces. Le résultat final tient compte du nombre.

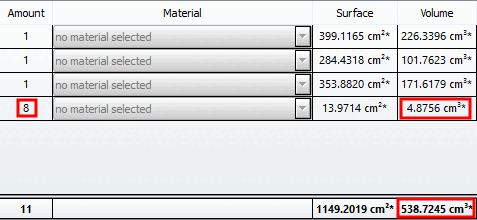

Exemple : la valeur affichée de 4,8756 se réfère à UNE bille et non à 8 billes. Dans le résultat final, cette valeur est multipliée par 8.

Exemple : la valeur affichée de 4,8756 se réfère à UNE bille et non à 8 billes. Dans le résultat final, cette valeur est multipliée par 8.
