3.1.9.4.8.2. Page d'onglet "Coupe transversale

Découpe de la pièce

  • Coupe transversale [Cross-section]

    Plan de coupe [Cut plane]:

    Dans la zone de liste, sélectionnez Plan YZ, Plan XZ ou Plan XY

    '+' ou'-'. (représentation inversée de la coupe)

    Décalage [Displacement] du plan de coupe :

    Inscrivez le déplacement souhaité dans le champ de saisie. (La valeur numérique se réfère à l'unité de mesure de l'élément de construction).

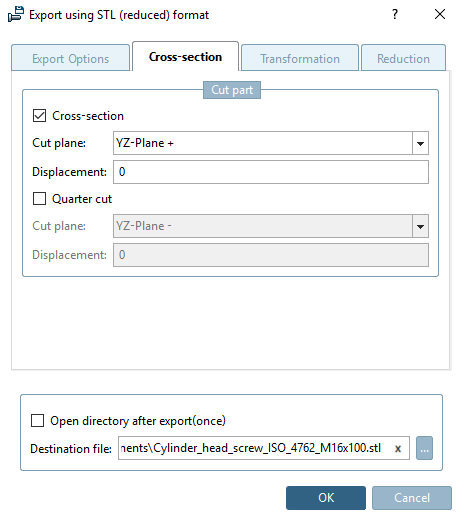

Page d'onglet "Coupe transversale [Cross-section]

Page d'onglet "Coupe transversale [Cross-section]

  • Quart de coupe [Quarter cut]

    Pour créer un quart de coupe, cochez à la fois la case de la section [Cross-section] et celle du quart de coupe [Quarter cut].

    Pour les réglages, la même chose que pour la coupe transversale s'applique par analogie.

    Coupe transversale

    Coupe transversale

    Quart de coupe

    Quart de coupe
