1.1.6.
Recherche de dimensions - attribution automatique sur la base de données standard telles que le numéro de norme, la dimension, le matériau, etc.
1.1.6.2. Paramètres facultatifs dans le nœud "Filtre de classe" (données dans un champ) |  |
| Précédent | Suivant |
Si toutes les données importantes se trouvent dans des colonnes séparées, il est très facile de les attribuer clairement.
Les options supplémentaires expliquées ici sont particulièrement utiles lorsque les données de base (et éventuellement d'autres données supplémentaires) se trouvent toutes dans un seul champ.
Identnummer;Norm-Abmessung 1;xy 11 Gewindestift DIN 913 M20x25 2;xy 11 Gewindestift DIN 913 M20x27 3;xy 11 Gewindestift DIN 913 M20x30 4;xy 11 Gewindestift DIN 913 M20x30 5;xy 11 Gewindestift DIN 913 M20x35 6;xy 11 Gewindestift DIN 913 M20x40 7;xy 22 Gewindestift DIN 914 M20x25 8;xy 20 Gewindestift DIN 914 M20x30 9;xy 20 Gewindestift DIN 914 M20x35 10;xy 20 Gewindestift DIN 914 M20x40 11;xy 33 Gewindestift DIN 915 M20x25 12;xy 33 Gewindestift DIN 915 M20x30 13;xy 33 Gewindestift DIN 915 M20x35 14;xy 33 Gewindestift DIN 915 M20x40 15;xy 44 Zylinderschraube DIN 912 M20x30 16;xy 44 Zylinderschraube DIN 912 M20x30 17;xy 44 Zylinderschraube DIN 912 M20x35 18;xy 44 Zylinderschraube DIN 912 M20x35 19;xy 10 Zylinderschraube DIN 912 M100x315 20;xy 10 Zylinderschraube DIN 912 M10x50
Sans paramètres supplémentaires intelligents, l'attribution automatique n'est pas possible.
Les paramètres supplémentaires suivants dans le nœud Filtre de classe [Class Filter] servent à obtenir des attributions claires malgré certaines difficultés :
Saisie libre du numéro de norme [Free input of Standard number]: cette option se prête à une attribution manuelle, étape par étape. Une norme à la fois.
Pour les étapes suivantes, supprimer le numéro standard trouvé (p. ex. ISO 1234) du contenu des champs sélectionnés. Cela influence en premier lieu d'autres étapes d'analyse dans les nœuds de pipeline suivants.. [Remove found Standard number (e.g. ISO 1234) from selected fields for further steps in pipeline]:
Dans l'exemple, DIN 913 est supprimé après un résultat positif, ce qui facilite l'étape suivante de l'analyse (= trouver la dimension correcte M20x30).

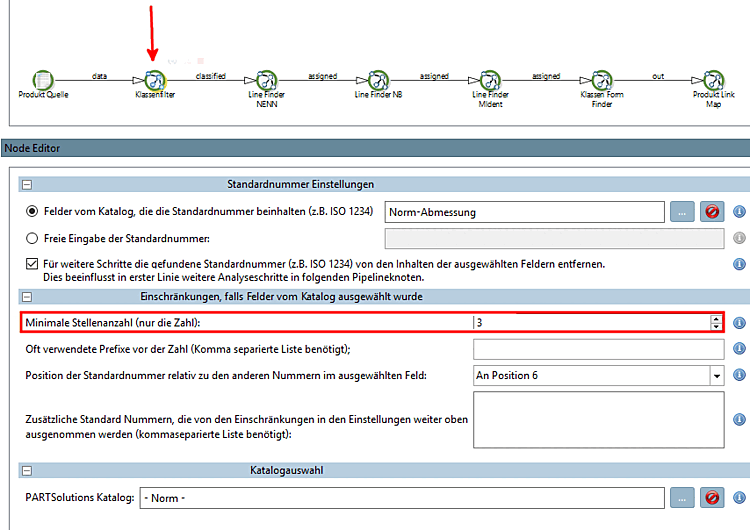

Nombre minimal de chiffres (uniquement le nombre) [Minimum length of the number (only the number)]:
Dans l'exemple, les nombres à deux chiffres tels que 11 n'entrent pas en ligne de compte, car la valeur pour le nombre minimal de chiffres est fixée à 3. Ainsi, la classe peut être déterminée plus clairement.
Préfixes souvent utilisés avant le nombre (liste séparée par une virgule requise); [Often used prefixes before number (use comma separated list)]:
Dans l'exemple, l'indication du préfixe "DIN" permet d'identifier clairement la classe "DIN 913".

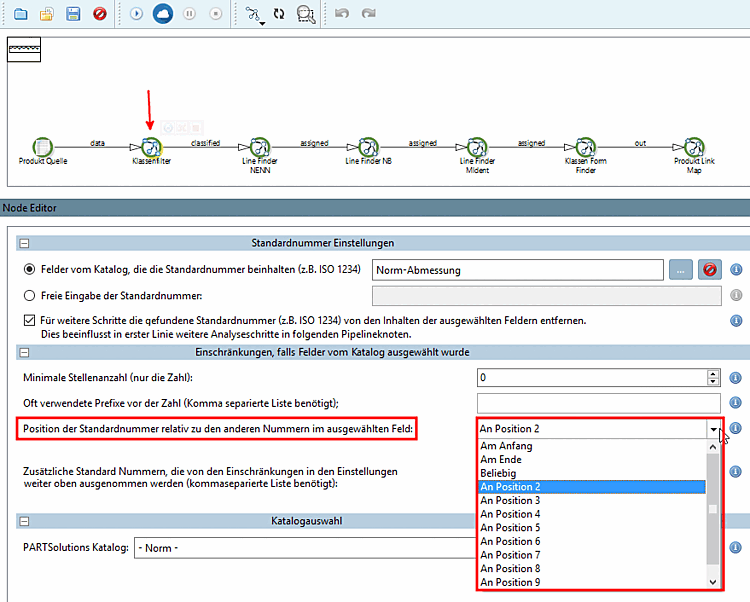

Position du numéro par défaut par rapport aux autres numéros du champ sélectionné [Position of the Standard number in the selected field relatively to the other numbers in the field]:
Dans l'exemple, on a indiqué pour le poste de la classe 2, ce qui le définit clairement.

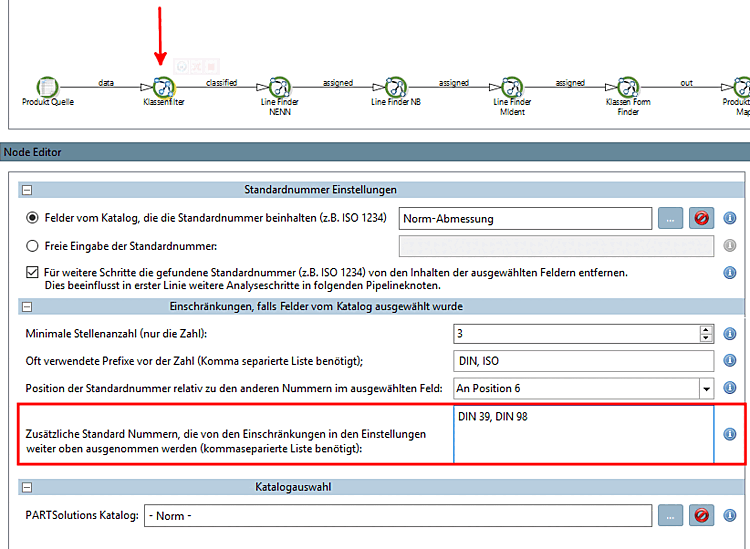

Numéros standard supplémentaires exclus des restrictions dans les paramètres ci-dessus (liste séparée par des virgules requise) [Additional Standard numbers ignoring the restrictions in the settings above (use comma separated list)]:
Si, par exemple, le nombre minimal de chiffres (uniquement le nombre) [Minimum length of the number (only the number)] est défini sur la valeur 3, il est alors possible d'indiquer ici explicitement, par exemple, DIN 39, DIN 98, etc. afin de les réintégrer dans le processus.

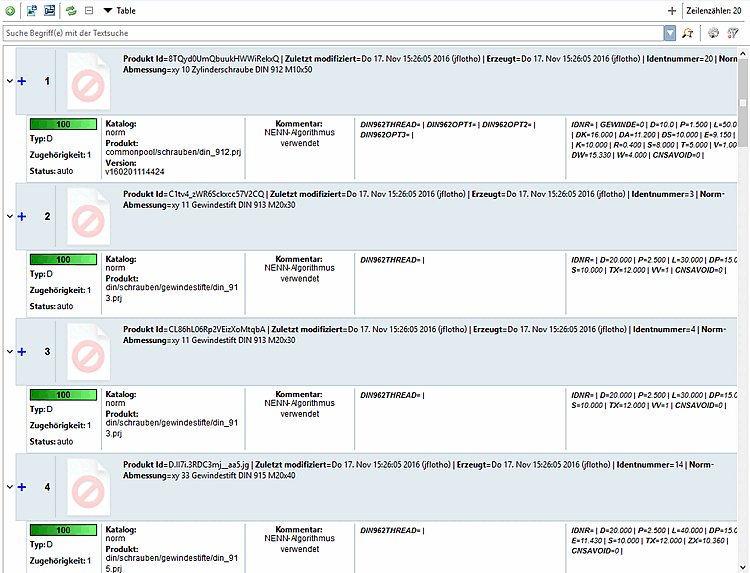

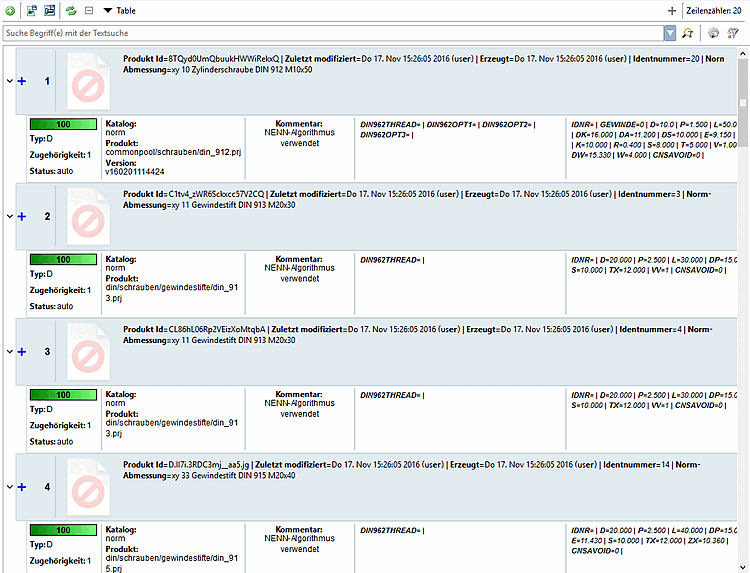

L'utilisation des options de paramétrage ci-dessus permet une attribution claire.
