2.3.8.  Creo Integration - Administration

2.3.8.1. Bloc [CreationOptions(is3d)]
2.3.8.1.1. Clé "CreateDimensions
2.3.8.1.2. Recherche automatique de la précision
2.3.8.1.3. Clé "PoolPath
2.3.8.1.4. Clé "FileName
2.3.8.1.5. Clé "Matériau
2.3.8.1.6. TempAxisLayer
2.3.8.2. Mappage d'attributs dans Creo
2.3.8.2.1. Bloc [AttributeMapping(is3d)]
2.3.8.2.2. Bloc [CadDocumentAttributes] - Transmettre des attributs définis par l'utilisateur
2.3.8.2.2.1. Attributs définis par l'utilisateur avec indication du type
2.3.8.2.2.2. Ajouter de nouvelles clés
2.3.8.3. Bloc [MatMAP] - Cartographie des matériaux dans Creo
2.3.8.4. Bloc [UI] - Configurer les menus et les barres d'outils
2.3.8.5. Activation de l'interface PARTsolutions dans Creo Parametric
2.3.8.6. Conversions de Creo au format "STEP
2.3.8.7. Documentation utilisateur

Dans fichier de configuration ifproewildfire.cfg vous trouverez tous les Options de réglage de l’interface Creo.

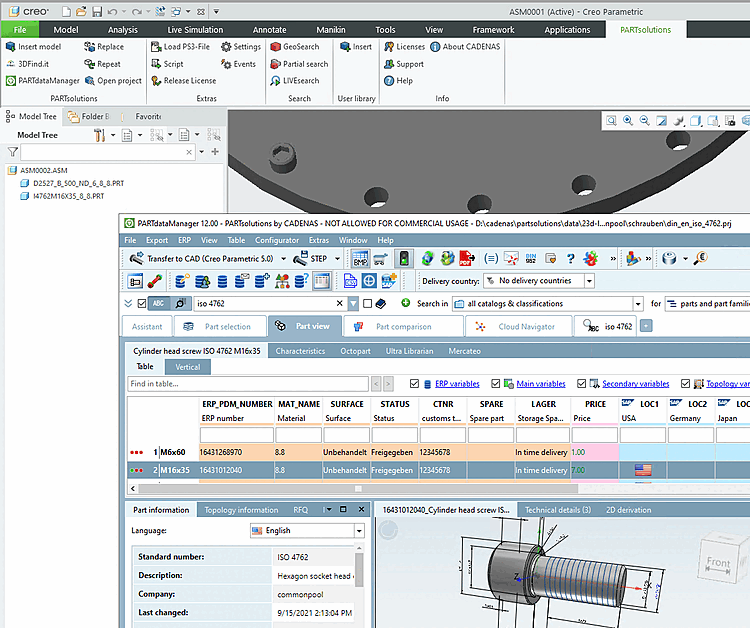

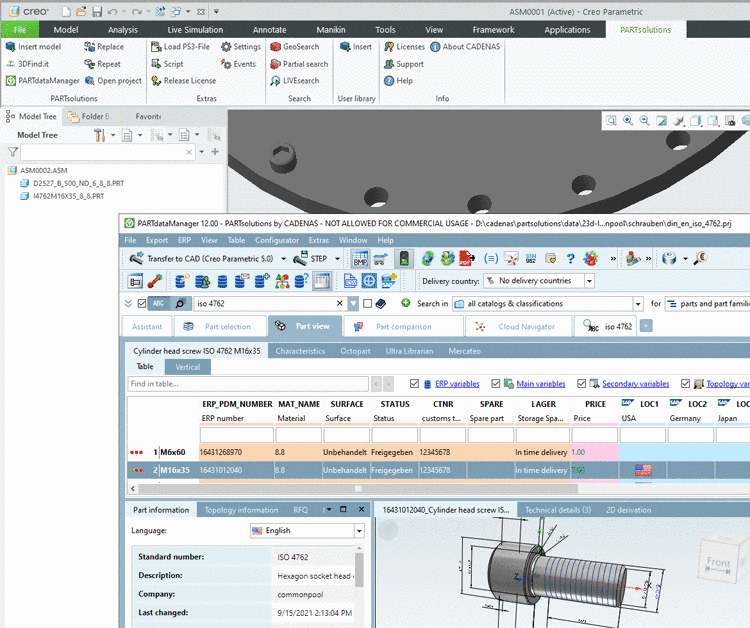

Pièce de PARTdataManager avec "Insérer modèle [Insert model]".

Pièce de PARTdataManager avec "Insérer modèle [Insert model]".

[Remarque]Remarque

Informations générales sur la configuration des plugins Creo

  • Creo ne peut pas gérer les chemins d'accès UNC.

    Concerne la sécurité dans toutes les installations.

    Une réparation de la part de PARTsolutions n'est pas possible.

    Créez un partage réseau pour l'installation de CADENAS et le répertoire du pool.

  • Configuration des options d'interface suivantes

    [CreationOptions]
PoolPath
TemplateName
ThreadUDFFile
DraftUDFFile
sweepAddUdfFile
sweepSubUdfFile
MassUdfFile
MassUdfPDM

[INTERFACE]
SeamlessURL
insertsymmacro
insertsecmacro
insertsketchmacro
NativeCheckoutPool
MetafileName

  • Informations générales sur le mappage des attributs

    Les attributs définis par l'utilisateur et pris en charge par la CAO sont : (également combinés séparés par une virgule)

    • DESIGNATED -> attributs destinés au PDM

    • READONLY -> Attributs en lecture seule

    • BOOLEAN -> Valeur booléenne

    • INTEGER -> Entier

    • DOUBLE -> Nombre à virgule

    • STRING -> valeur de la chaîne de caractères

Les informations les plus importantes se trouvent dans les différents blocs, les clés et le fichier de configuration lui-même.

Vous trouverez ci-dessous des informations générales sur certains blocs et clés.

Vous trouverez la syntaxe et les concepts essentiels sur Section 2.2, « Informations inter-CAO  ».

[Remarque]Remarque

Les modifications des fichiers de configuration ne doivent être effectuées que par des utilisateurs expérimentés ou des consultants CADENAS.
