Symbolique simple (chaque symbole représente une fonction):

Nous considérons un modèle avec N fonctions, la première fonction étant décrite par le moteur triphasé avec CEI S00836. Les autres fonctions peuvent être modélisées différemment à volonté.

La classification pertinente sur les connecteurs se présente comme suit :

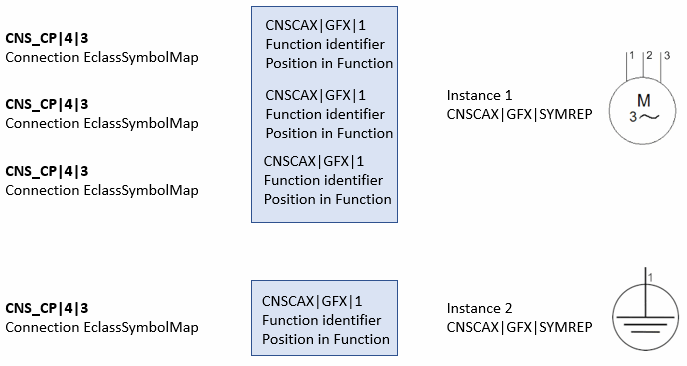

Une représentation symbolique possible du moteur avec mise à la terre de protection par des symboles CEI individuels (S00836 + S00202) : Si l'on voulait représenter cette situation de manière spécifiquement adaptée à l'aide de la classe CNSCAX|GFX|SYMREP, il serait nécessaire d'instancier deux instances de cette classe. La première instance renvoie à 3 instances de la classe CNSCAX|GFX|1 (raccordement de symboles), la deuxième instance renvoie à une instance de la classe CNSCAX|GFX|1. Au sein de tous les raccordements de symboles, le lien vers le raccordement "réel" CNS_CP|4|3 s'effectue via les attributs "Function identifier" et "Position in Function".

Outre la simplicité qu'offre une telle représentation, on souhaite néanmoins, dans de nombreux cas, représenter les symboles de manière flexible à l'aide de blocs fonctionnels plus importants (ici, moteur + mise à la terre de protection). C'est ce que permet le concept de symboles généralisés (macro-représentation) (voir point suivant).

Symboles généralisés (macros):

L'illustration suivante montre une représentation possible du symbole combiné, qui est construit à partir de deux symboles individuels, conformément à la définition de fonction ci-dessus.

De cette manière, de nombreuses restrictions de la symbolique standard disparaissent.

Remarque Un modèle peut contenir autant de "macrovariantes" que nécessaire ; en particulier, une broche/un symbole peut être utilisé dans plusieurs macrovariantes à la fois.

En particulier, une macro peut représenter graphiquement un nombre quelconque de connexions de fonctions de n'importe quelle fonction.

Pour ce faire, considérons le système suivant :

Le cas d'utilisation dans le système ci-dessus est d'une part de modéliser les fonctions (PE+moteur) séparément et, en même temps, d'obtenir une représentation claire des symboles (avec laquelle on peut créer des schémas électriques "conviviaux"). Cela signifie que le système doit être décrit par des fonctions individuelles différenciées et que l'on veut en même temps travailler graphiquement avec l'ensemble du bloc fonctionnel (moteur+PE).

Avec la méthode décrite jusqu'à présent (chaque fonction est représentée par un symbole), la partie serait décrite par deux symboles indépendants. Cependant, avec les macros, ces restrictions disparaissent complètement. Une représentation possible de la macro serait de définir un symbole unique pour l'ensemble du système.

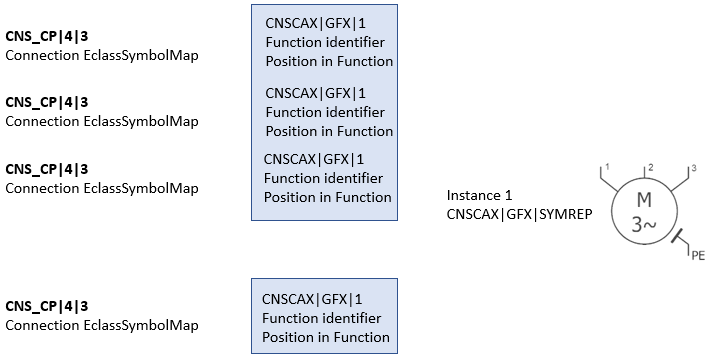

Représentation macro avec symbole unique pour l'ensemble du système. Le symbole décrit avec une instance de CNSCAX|GFX|SYMREP deux fonctions (ou leurs broches). C'est-à-dire qu'il existe une instance de CNSCAX|GFX|SYMREP qui renvoie à 4 instances des connexions de symboles. Le lien entre le port de symbole et le port réel s'effectue de manière tout à fait analogue à l'image précédente via les attributs "Function identifier" et "Position in Function".

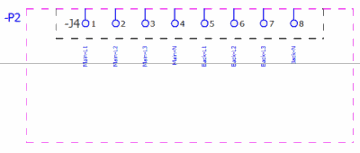

Plusieurs connexions sont représentées dans les deux variantes ; considérez par exemple la connexion "1".

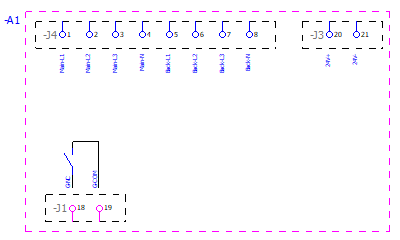

Toutes les possibilités de la symbolique CEI sont conservées ; en particulier, le symbole plus complexe E00106 avec 2 connexions a été utilisé dans la première variante de macro (cf. 2e fig.).

Les restrictions de la symbolique CEI disparaissent en grande partie, tandis qu'aucune caractéristique n'est perdue.

L'utilisateur a un contrôle total sur la disposition graphique de l'icône

Il s'agit en fait d'une généralisation transparente de la symbolique CEI décrite jusqu'à présent
