3.1.6.7.1.4. "Mode d'affichage "Cloud Map

Dans mode Cloud Map, vous trouverez les éléments suivants Fonctionnalités:

Mode "Cloud Map

Mode "Cloud Map

  • Les pièces sont affichées sous forme de graphiques.

  • Les pièces géométriquement similaires sont plus proches les unes des autres que les pièces dissemblables.

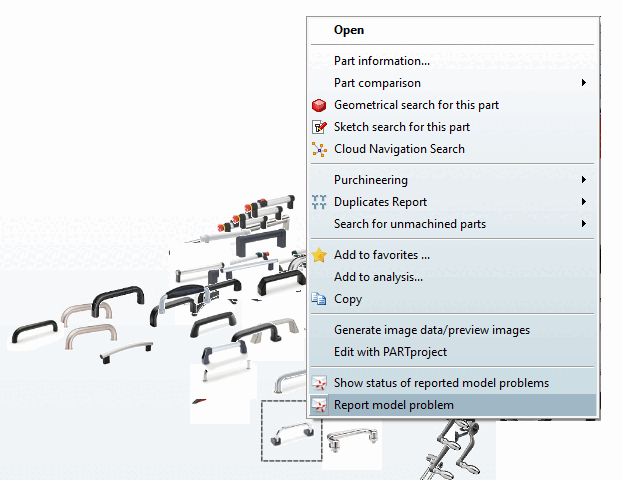

    Vous obtenez ainsi un aperçu rapide des résultats de la recherche et pouvez, le cas échéant, spécifier la recherche dans une étape ultérieure à l'aide du menu contextuel.

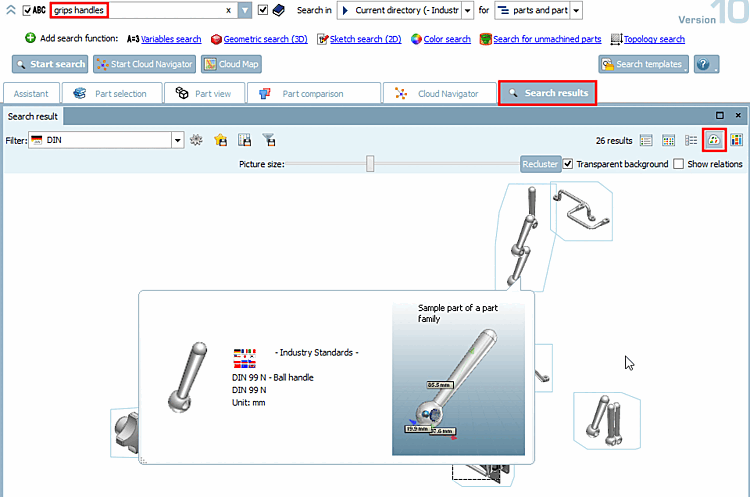

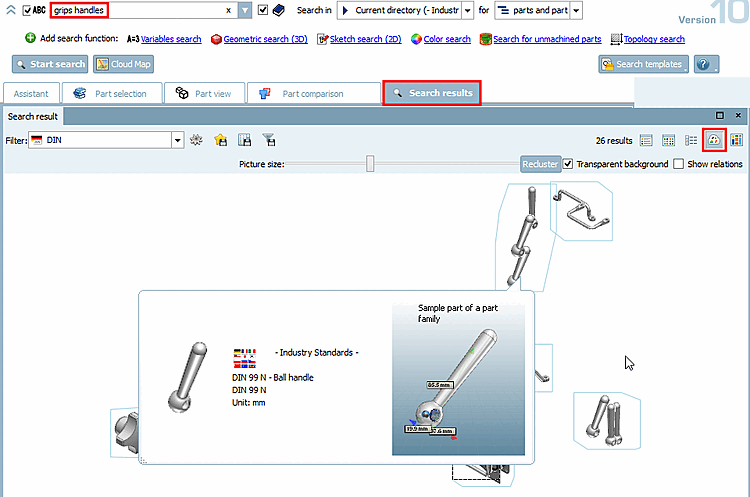

  • En cliquant sur une pièce (graphique), une info-bulle apparaît avec des informations sur la pièce, le numéro de norme et la désignation de la norme, ainsi qu'une représentation en 3D.

  • Une barre d'outils avec des fonctions supplémentaires s'affiche au-dessus de la Cloud Map :

    • Taille de l'image [Picture size]: ajustez la taille de l'image à l'aide du curseur.

    • Arrière-plan transparent [Transparent background]: désactivez la transparence lorsque des graphiques se superposent et que vous souhaitez vous focaliser sur un graphique sélectionné.

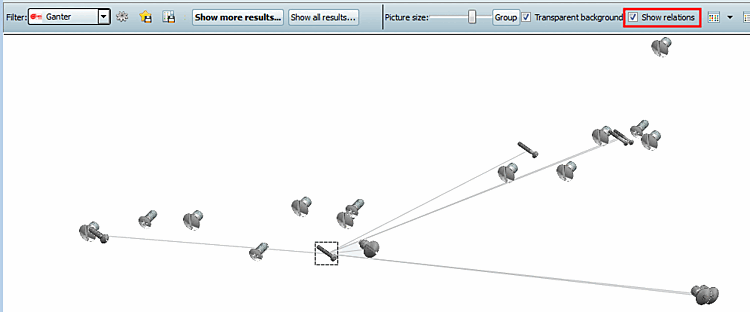

    • Afficher les relations [Show relations]: Si vous cochez cette case, des lignes de relation basées sur la correspondance textuelle seront affichées. Les informations géométriques et textuelles ne doivent pas nécessairement correspondre.

      Afficher les relations [Show relations]

      Afficher les relations [Show relations]
