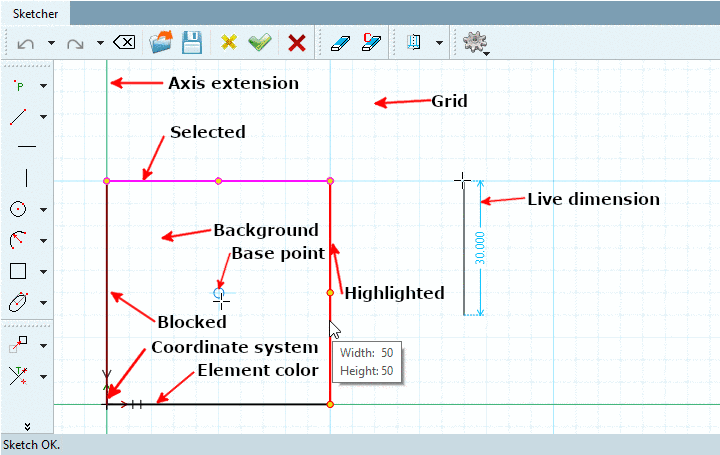

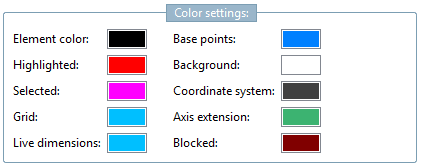

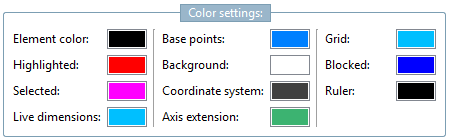

Couleur de l'élément [Element color]: Les éléments dessinés dans Sketcher

Surligné [Highlighted]: tant que la souris est passée sur un élément sans cliquer, l'élément correspondant est surligné.

Sélectionné [Selected]: Un élément est sélectionné d'un clic de souris ou d'un rectangle étiré.

Grille [Grid]: voir aussi Section 7.19.4.2.3, «  Grille  ».

Cotation auxiliaire [Live dimensions]: voir ci-dessous.

Points d'appui [Base points] (points d'aide à la construction) : Cercle bleu indiquant qu'un point de référence peut être pioché à cet endroit. Par exemple, à l'intersection de deux cercles. Dès que l'on s'approche de ce point avec la souris, celui-ci est entouré.

Lorsqu'une commande est activée, les points d'aide à la construction s'affichent également, à condition que le curseur de la souris passe sur le point.

Arrière-plan [Background]:

Système de coordonnées [Coordinate system]: voir ci-dessous.

Rallonge d'axe [Axis extension]: voir ci-dessous.

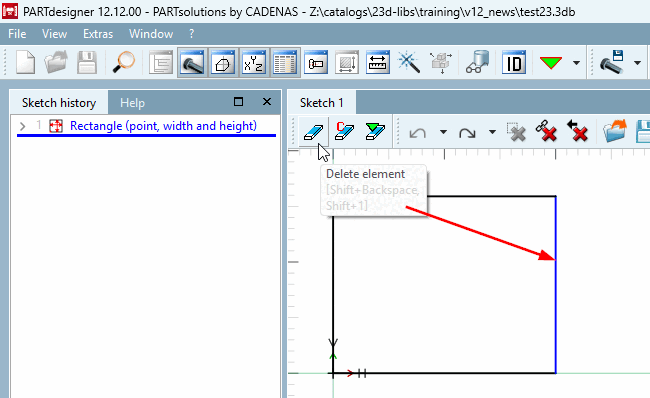

Bloqué [Blocked]: éléments qui ne peuvent pas être supprimés parce qu'ils sont utilisés par d'autres fonctions.

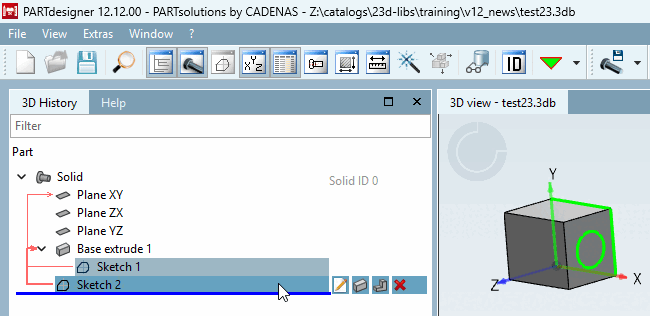

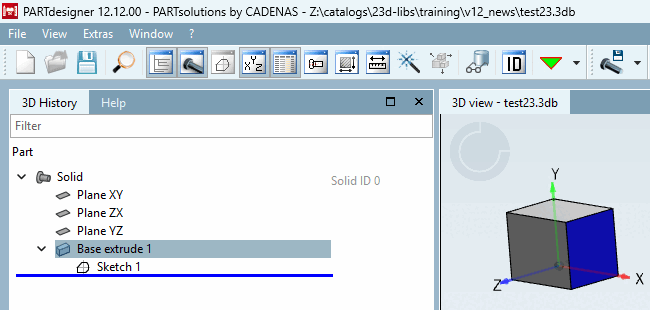

Par exemple, si une autre esquisse a été créée et extrudée sur une face à l'aide de Créer une nouvelle esquisse sur la face sélectionnée [Generate sketch on selected face], l'arête correspondante est bloquée dans l'esquisse de base, de sorte qu'elle ne peut pas être supprimée.
