5.12.11.30. NX : Routing Electrical
5.12.11.30.2. Caractéristiques de classification dans NX |  |
| Précédent | Suivant |

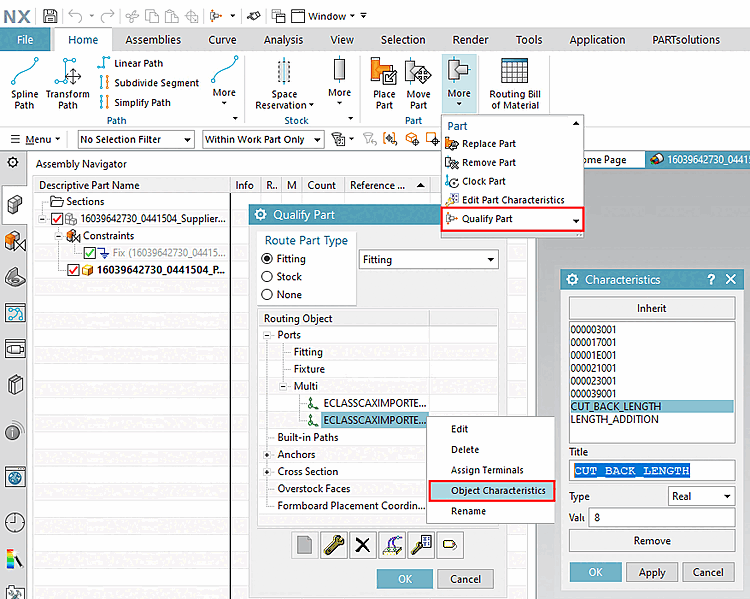

Sous Application -> Electrical -> More -> Qualify Part, vous trouverez la liste des multiports.
Les données du terminal (caractéristiques de classification) des différents sous-ports sont "accrochées" au multiport.
Après avoir sélectionné un multiport, vous pouvez ouvrir la boîte de dialogue Characteristics au moyen de la commande Object Characteristics du menu contextuel. Vous y trouverez une liste des caractéristiques de classification. Seules les caractéristiques pour lesquelles il existe un mapping sont transmises.
Pour afficher les multiports dans la boîte de dialogue Qualify Part, sélectionnez le niveau de pièce le plus bas dans le navigateur d'assemblage et double-cliquez dessus. Les ports ne sont définis qu'au niveau de la pièce.
