2.3.7.6.1. Regrouper les attributs dans des catégories lors du mappage des attributs

Lors du mappage des attributs, vous pouvez regrouper les différents attributs en catégories et, en option, leur attribuer un type d'attribut.

Procédez aux réglages comme suit :

  1. Tout d'abord, l'attribut avec la valeur souhaitée est créé dans le bloc [CadDocumentAttributes]. La valeur peut être fixe ou bien déterminée par une expression comme par exemple "?_ATTR("NB")" peut être définie.

    [CadDocumentAttributes]

TestAttribute=42
TestAttribute.custom=Category.TestCategory, Type.Integer

TestAttribute2=1
TestAttribute2.custom=Category.TestCategory, Type.number

  2. Ensuite, la syntaxe suivante permet de créer la catégorie souhaitée.

    CREATOR.custom=Category.Testcategory

  3. En option, le type d'attribut peut être indiqué après la catégorie, séparé par une virgule. Si aucun type n'est défini, le type par défaut est "String".

    Les valeurs de type "custom" suivantes sont supportées (string est "default") :

    • string, time (Chaîne) [par défaut]

    • booléen

    • entier

    • double, number, float, real (Number)

    CREATOR.custom=Category.Testcategory, Type.Integer

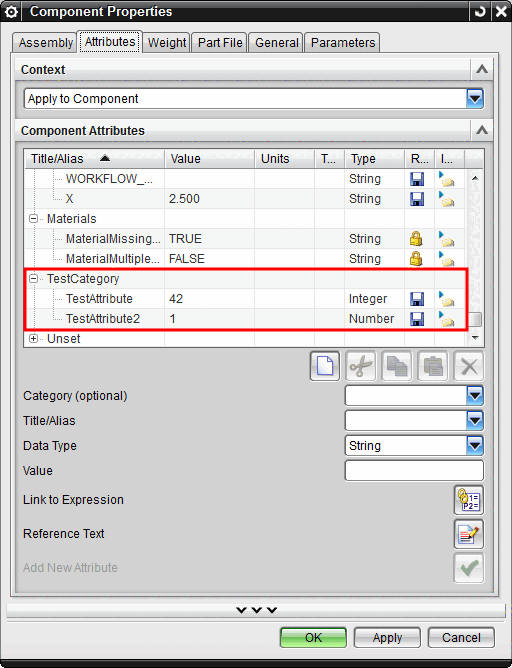

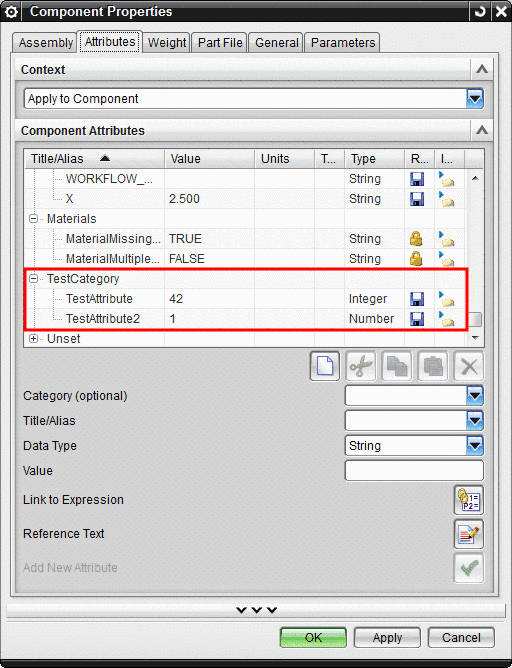

  4. Après l'exportation de la pièce, l'attribut se trouve dans NX sous "Component Properties" dans la catégorie créée "TestCategory".
