5.12.9.1.  Éléments publiés - Sélectionner un point d'attache

Dans la pratique, un grand nombre de classifications sont effectuées à l'aide de points d'attache (par exemple pour les raccords de tuyaux). Voir également Section 5.12.10, «  Classification des éléments normalisés pour le dialogue de placement  ».

Procédez comme suit :

  1. Sélectionnez le projet à traiter.

  2. Sélectionnez l'onglet Classification.

  3. En dessous, choisissez l'option Vue 3D [3D view] dans la sélection de la liste.

    -> Si aucun point d'attache n'a encore été classifié, la vue 3D [3D view] s'ouvre seule. Ouvrir le menu contextuel.

    -> Si un point d'attache a déjà été classifié, la vue 3D [3D view] s'ouvre avec une liste des points d'attache déjà classifiés. Ouvrez ici aussi le menu contextuel.

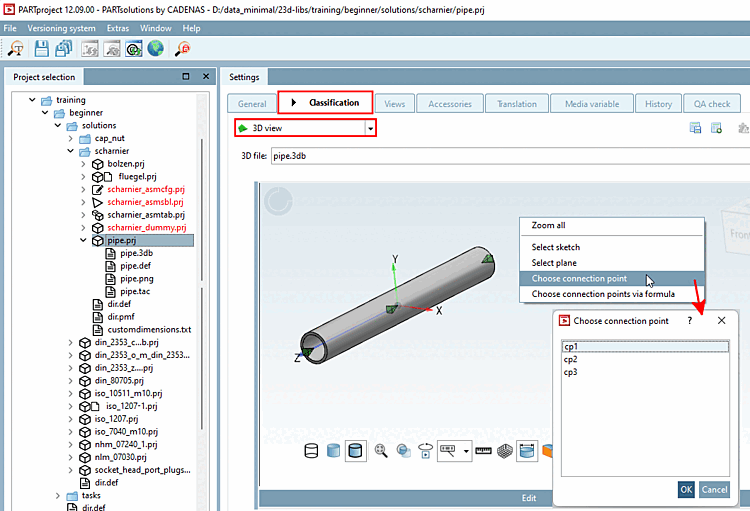

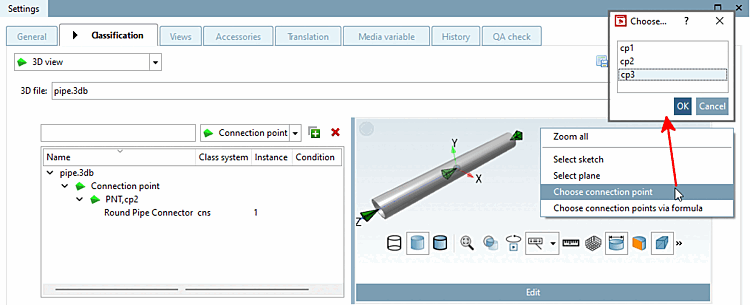

  4. Cliquez sur la commande Sélectionner un point d'attache [Choose connection point] du menu contextuel.

    -> La boîte de dialogue du même nom s'ouvre.

  5. Sélectionnez le point d'attache souhaité et confirmez en cliquant sur OK.

    -> La zone d'attribution s'ouvre à côté de la vue 3D [3D view].

  6. Sélectionne le point d'attache souhaité. (Ici, dans l'exemple, un seul est actuellement visible (PNT, cp2). Sinon, tous les points d'attache auxquels une classe a déjà été attribuée sont affichés ici).

  7. Appeler ou cliquez sur l’icône .

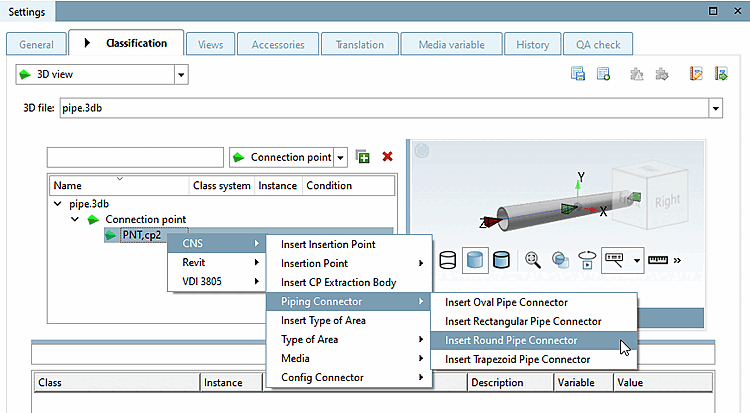

    -> Toutes les classifications possibles contenant des classes pour les points d'attache sont affichées. (Ici, dans l'exemple, il s'agit de CNS, Revit et VDI 3805 ).

  8. Ouvrez le sous-menu souhaité et sélectionnez la classe.

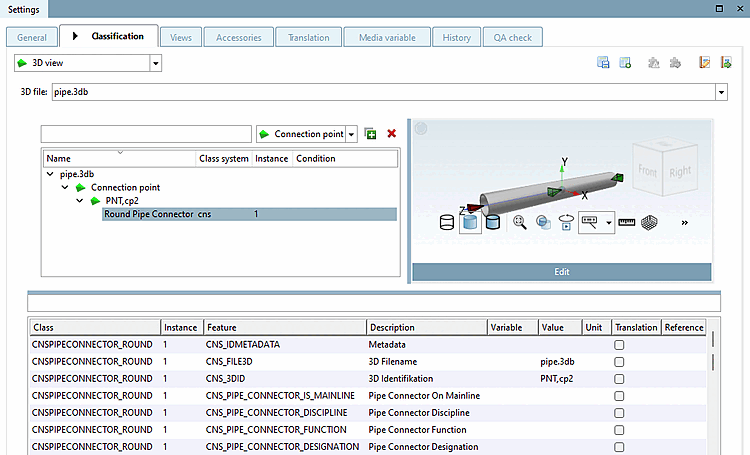

    -> Dans la zone de dialogue située en dessous, toutes les caractéristiques de la classe sélectionnée sont maintenant affichées.

  9. Pour les caractéristiques souhaitées, attribuez une variable [Variable] ou une valeur [Value] ou indiquez une référence [Reference] à une autre classe.

    [Remarque]Remarque

    N'utilisez qu'une seule des 3 possibilités à la fois !

Indications:

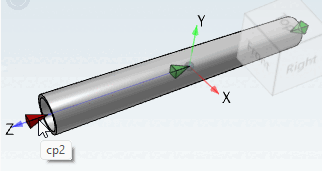

  • Lorsque vous déplacez la souris sur un point d'ajout, une info-bulle s'affiche avec le nom du point d'ajout.

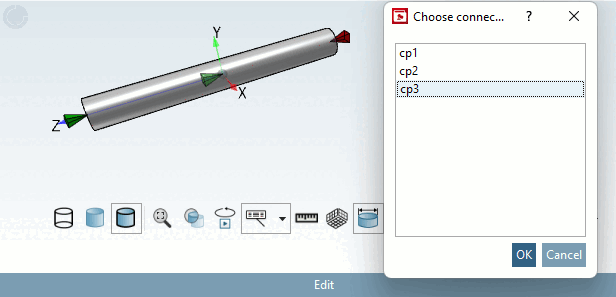

  • Si vous sélectionnez un point d'attache particulier dans la boîte de dialogue Sélectionner un point [Choose connection point] d'attache, celui-ci est marqué en rouge dans l'aperçu.

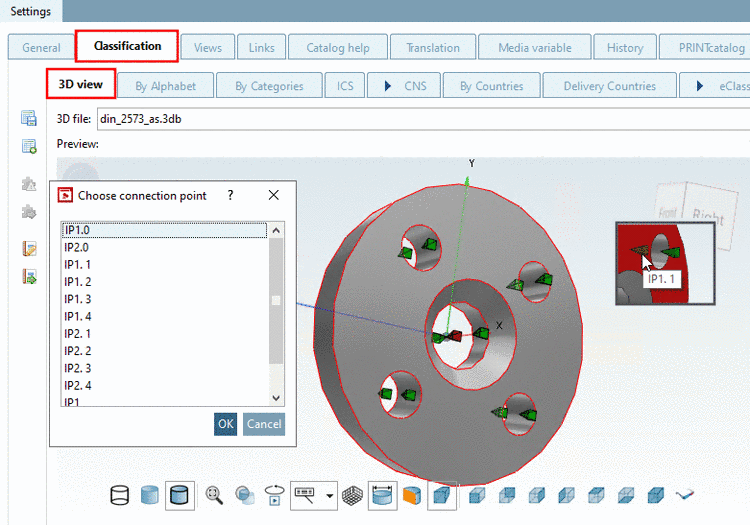

  • En sélectionnant un point d'attache dans la boîte de dialogue (à gauche), celui-ci est marqué en rouge dans la vue 3D [3D view] (à droite).

  • Vous pouvez créer plusieurs instances d'une classe et leur attribuer des conditions.

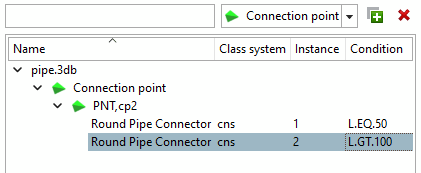

    Exemple : L.EQ.50 (syntaxe Fortran)

    Exemple : L.EQ.50 (syntaxe Fortran)

  • Erroné Les informations sont signalées par une icône .

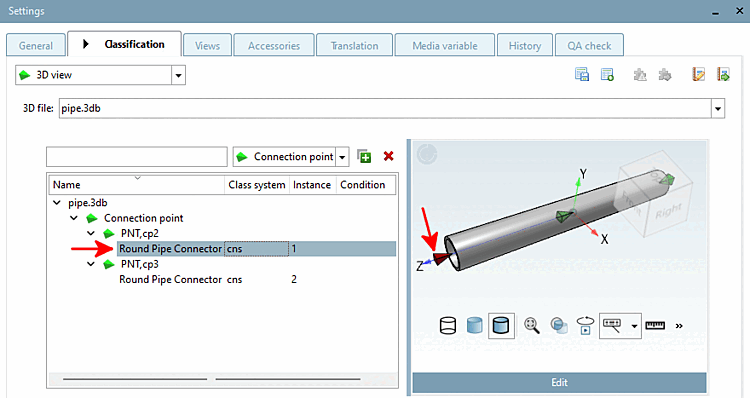

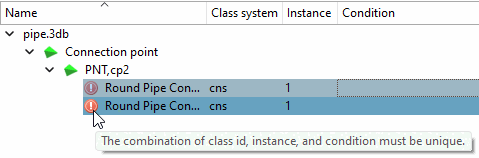

    L'exemple montre deux fois la même instance

    L'exemple montre deux fois la même instance
