2.1.7.6.2.2.  Niveau de détail - Différents schémas

Parallèlement aux niveaux LOD haut, moyen et bas connus dans les catalogues de construction mécanique, il existe dans les catalogues d'architecture / BIMun principe propre dans le schéma 100 / 200 / 300 / 350 / 400 / 500.

Exemple de l'ingénierie mécanique

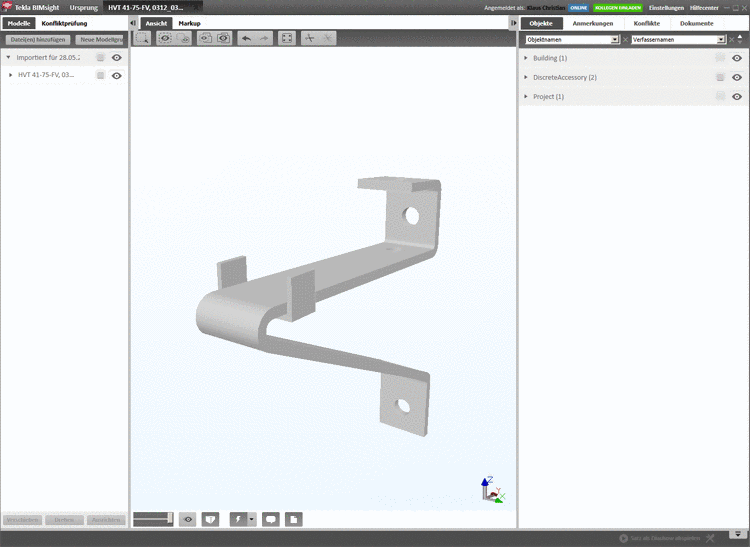

Niveau de détail faible [Low detail]

Niveau de détail faible [Low detail]

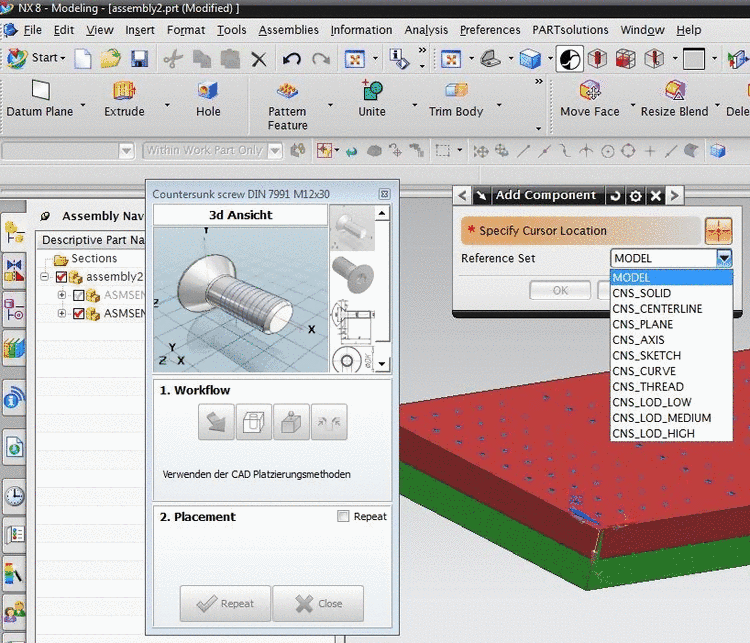

Détails moyen [Medium detail]

Détails moyen [Medium detail]

Niveau de détail élevé [High detail]

Niveau de détail élevé [High detail]

Exemple d'architecture

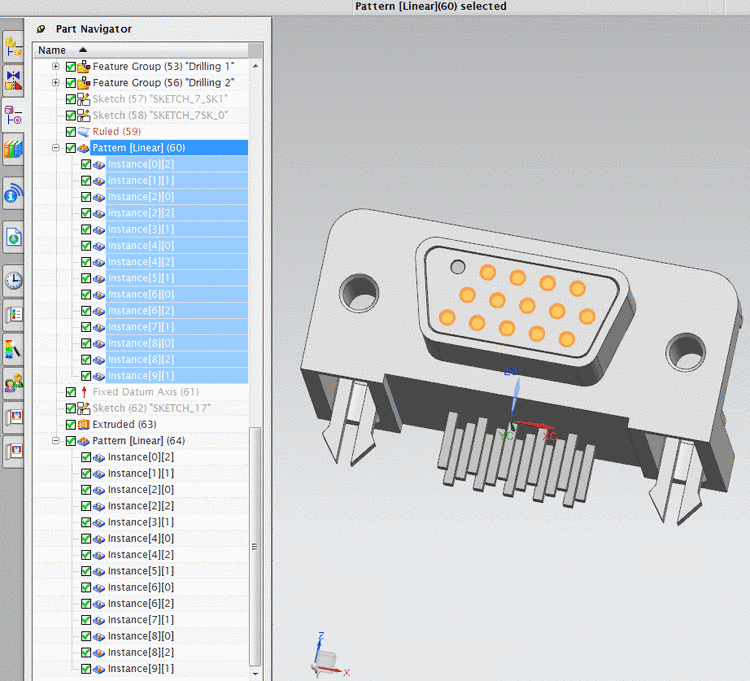

300

300

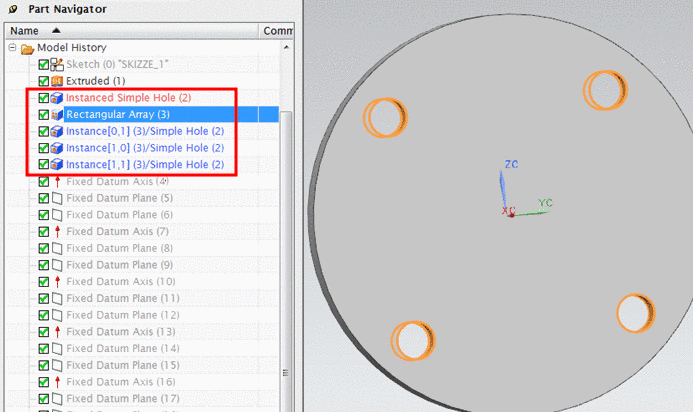

350

350

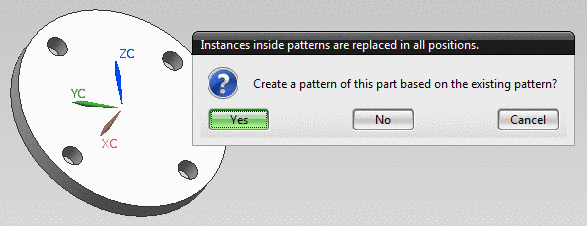

400

400

Le tableau suivant montre le lien entre les deux modèles.

Architecture Mécanique
100

  • Pas de représentation 3D

  • Représentation seule par dessin 2D

  • Le format du dessin doit être 2DB.

200

  • Représentation 3D sous forme de bounding box, par ex. cylindre ou parallélépipède rectangle

300 Niveau de détail faible [Low detail]

  • Représentation 3D sous forme de modèle très simple, sans géométrie interne, corps de détente ou éléments cosmétiques (comme les inscriptions)

350 Détail moyen [Medium detail]

  • Représentation 3D sous forme de modèle moyennement détaillé, corps de détente autorisé sous forme simple

  • Pas d'éléments cosmétiques ou d'inscriptions

400 Niveau de détail élevé [High detail]

  • Représentation sous forme de modèle 3D hautement détaillé, les corps de gâchette ainsi que les éléments cosmétiques et les inscriptions sont autorisés.

500 / 600 / 700

  • Niveaux LOD > 400 - ne sont pas encore spécifiés par CADENAS à ce jour (02/2017)
