5.12.3.1.1.1. Points d'attache sur les éléments de vissage

Les illustrations suivantes vous donnent toutes les informations importantes sur les différents éléments de vissage.

  • vis:

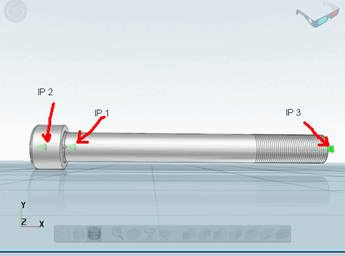

    Vis à tête cylindrique

    Vis à tête cylindrique

    Points d'attache [Connection points]:

    • IP 2 : face supérieure de la tête de vis

    • IP 1 : surface d'appui tête de vis

    • IP 3 : extrémité de la vis

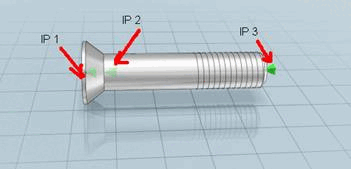

    Vis à tête fraisée

    Vis à tête fraisée

    Points d'attache [Connection points]:

    • IP 1 : face supérieure de la tête de vis

    • IP 2 : face inférieure de la tête de vis

    • IP 3 : extrémité de la vis

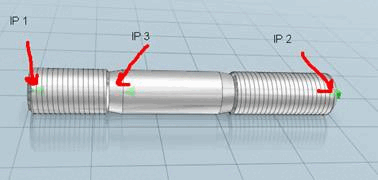

    Goujon

    Goujon

    Points d'attache [Connection points]:

    • IP 1 : face supérieure

    • IP 2 : face inférieure

    • IP 3 : extrémité à visser

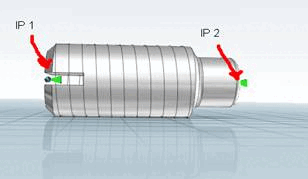

    Vis sans tête

    Vis sans tête

    Points d'attache [Connection points]:

    • IP 1 : face supérieure

    • IP 2 : face inférieure

  • Écrous

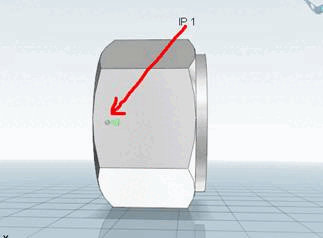

    Mère

    Mère

    Point d'attache [Connection point]:

    • IP 1 : surface d'appui

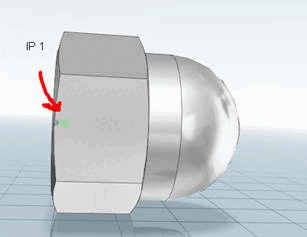

    Écrou borgne

    Écrou borgne

    Point d'attache [Connection point]:

    • IP 1 : surface d'appui

  • Disques / anneaux

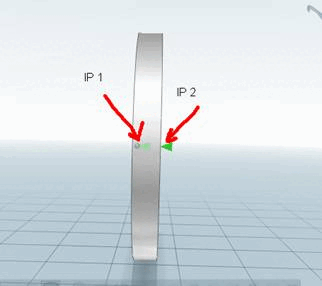

    Disque

    Disque

    Points d'attache [Connection points]:

    • IP 1 : face supérieure

    • IP 2 : face inférieure

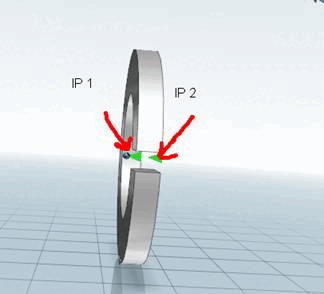

    Bague

    Bague

    Points d'attache [Connection points]:

    • IP 1 : face supérieure

    • IP 2 : face inférieure

  • Perçages

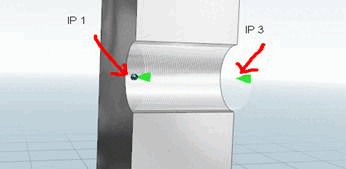

    Trou taraudé traversant

    Trou taraudé traversant

    Points d'attache [Connection points]:

    • IP 1 : face supérieure du matériau

    • IP 3 : face inférieure du matériau

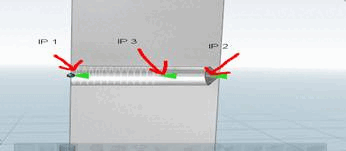

    Trou fileté borgne

    Trou fileté borgne

    Points d'attache [Connection points]:

    • IP 1 : face supérieure du matériau

    • IP 2 : face inférieure du matériau

    • IP 3 : extrémité filetée

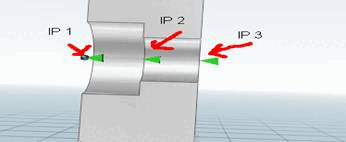

    Perçage traversant avec lamage, en appui lisse

    Perçage traversant avec lamage, en appui lisse

    Points d'attache [Connection points]:

    • IP 1 : face supérieure du matériau

    • IP 2 : abaissement de la surface d'appui

    • IP 3 : face inférieure du matériau

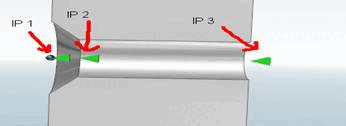

    Trou de passage pour vis à tête fraisée

    Trou de passage pour vis à tête fraisée

    Points d'attache [Connection points]:

    • IP 1 : face supérieure du matériau

    • IP 2 : Fin de la descente

    • IP 3 : face inférieure du matériau

    Trou de passage

    Trou de passage

    Points d'attache [Connection points]:

    • IP 1 : face supérieure du matériau

    • IP 3 : face inférieure du matériau
