Par défaut, lors de la recherche géométrique avec des formats neutres, la pièce recherchée est convertie en STL. (Les pièces trouvées sont indépendantes de ce format).

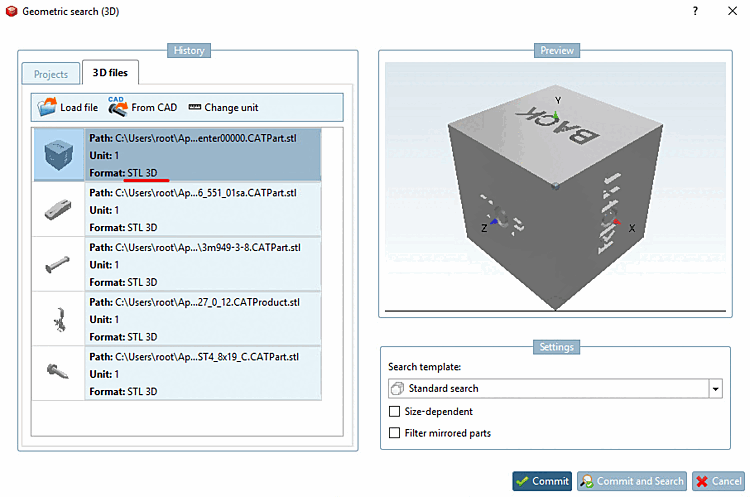

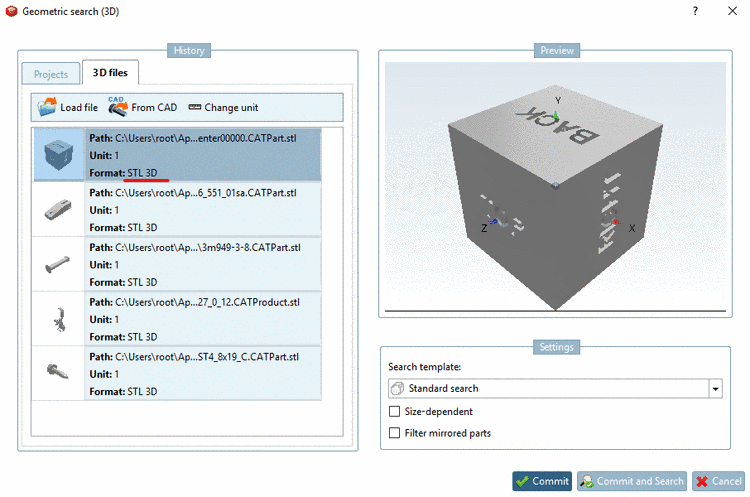

Recherche géométrique(3D) [Geometric Search (3D)] -> onglet Fichiers 3D [3D files]

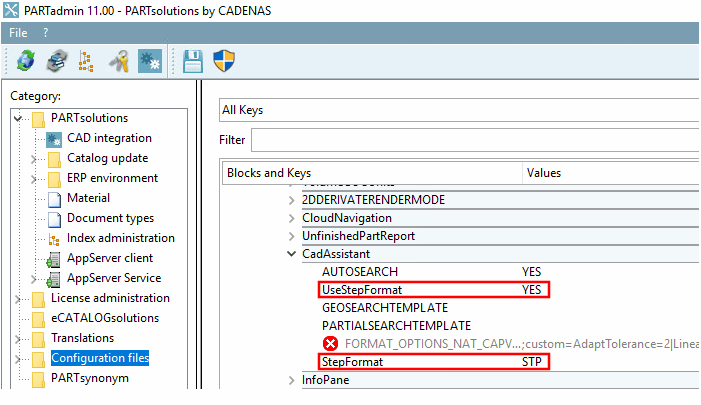

Un Personnalisation de la conversion par étape dans le fichier de configuration psolopt.cfg sur les clés « UseStepFormat » ou « StepFormat » œuvres non.

$CADENAS_USER/psolopt.cfg

Définissez l'entrée suivante, le cas échéant :

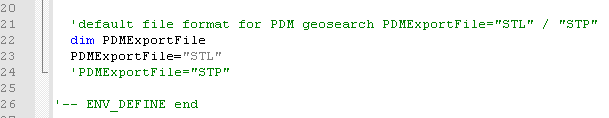

Scénario : /installClean/iface/catia/VB/V5/Makro_PSOL_PDATAMGR_geosearch.CATSCRIPT

PDMExportFile="STP"

Le script convertit la pièce chargée dans Catia au format spécifié, soit STP, soit STL.
