5.12.11.4.4. Classification des connecteurs
5.12.11.4.4.1. Classification : Connectors [connecteurs] sauf frames
5.12.11.4.4.1.1. Exécution globale des contacts : Symbole MasterSymbol BlockSymbol (CNSELEK|4)
5.12.11.4.4.1.2. Polarisation des connecteurs et codage des connecteurs (CNSELEK|4)
5.12.11.4.4.2. Classification des cadres

La symbolique de base de la CEI est actuellement (mai 2019) la suivante (il manque l'hermaphrodisme, etc.)

Symboles CEI primaires pour les connecteurs

Symbolique IEC Signification
S00031Buse, femelle
S00032Stylo, mâle

Nous distinguons (état mai 2019) les types de connecteurs suivants :

  • Contacts terminés (insert femelle ou mâle)

  • Inserts pour connecteurs/contacts à sertir (femelle/femelle)

  • Contacts individuels (contacts à sertir) pour l'assemblage de connecteurs (femelle/femelle)

  • Cadres, c.-à-d. Contact Frames (également mâle/femelle)

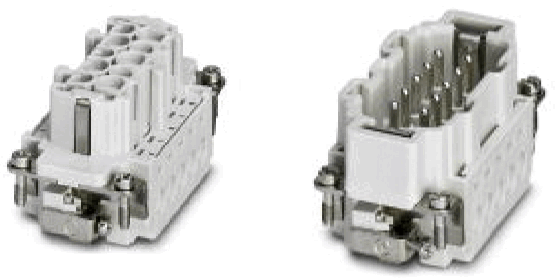

Phoenix Contact : contacts finis 1648186/1648173

Phoenix Contact : contacts finis 1648186/1648173

Insert de fiche/contact pour sertissage 1648157 (le système contient des slots qui peuvent recevoir des contacts à sertir)

Insert de fiche/contact pour sertissage 1648157 (le système contient des slots qui peuvent recevoir des contacts à sertir)

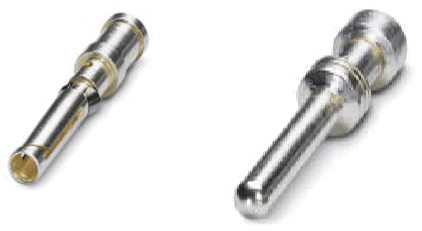

Contacts individuels (sertissage) femelle/mâle 1663433/1663572

Contacts individuels (sertissage) femelle/mâle 1663433/1663572

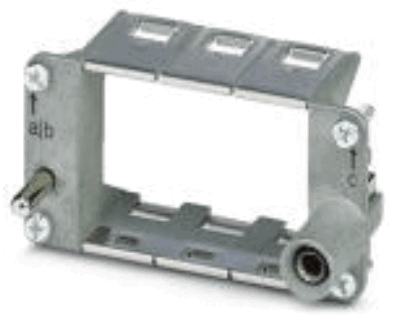

Contacts individuels (sertissage) femelle/mâle 1417399

Contacts individuels (sertissage) femelle/mâle 1417399
