Cela Feature CableRecursiveComposition ( CNSELEK|8|1 ) contient le Liaison récursive-hiérarchique des différents éléments de câble.

La lecture se fait aussi bien de gauche à droite que de haut en bas.

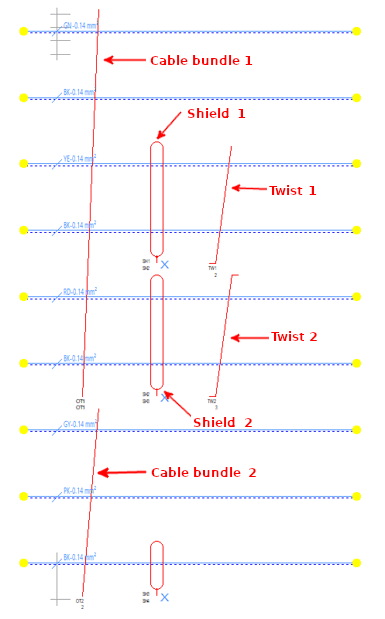

Exemple 1 (pour Clarification de la syntaxe de CableRecursiveComposition )

Représentation compacte analogue à l'inscription sur le terrain.

{Cable_ID|0{CableBundle_ID|1{CableCore_ID|1,CableCore_ID|2,CableShield_ID|SH1
{CableTwist_ID|TW1{CableCore_ID|3,CableCore_ID|4}},CableShield_ID|SH2{CableTwist_ID|TW1
{CableCore_ID|5,CableCore_ID|6}}},CableBundle_ID|2{..}}}

Cable _ID|0 est l'élément racine.

L'élément racine comprend 2 faisceaux de câbles.

Le faisceau de câbles 1 contient 6 conducteurs.

Les fils 1 et 2 n'ont pas de blindage et ne sont pas torsadés.

Les fils 3 et 4 ont un blindage et sont torsadés.

Les fils 5 et 6 contiennent également un blindage et sont également torsadés.

Le schéma suivant est décomposé pour une meilleure compréhension de la logique de la syntaxe :

{Cable_ID|0{ CableBundle_ID|1{..} CableBundle_ID|2{..} }} Le contenu de CableBundle_ID|1{..} : CableBundle_ID|1{ CableCore_ID|1, CableCore_ID|2, CableShield_ID|SH1{..}, CableShield_ID|SH2{..}} Le contenu de CableShield_ID|SH1{..} : CableShield_ID|SH1{CableTwist_ID|TW1 {CableCore_ID|3, CableCore_ID|4}} Le contenu de CableShield_ID|SH2{..} : CableShield_ID|SH2{CableTwist_ID|TW1 {CableCore_ID|5, CableCore_ID|6}} La présentation du contenu de CableBundle_ID|2 se fait de manière analogue...

Exemple 2 (pour illustrer la représentation en E3)

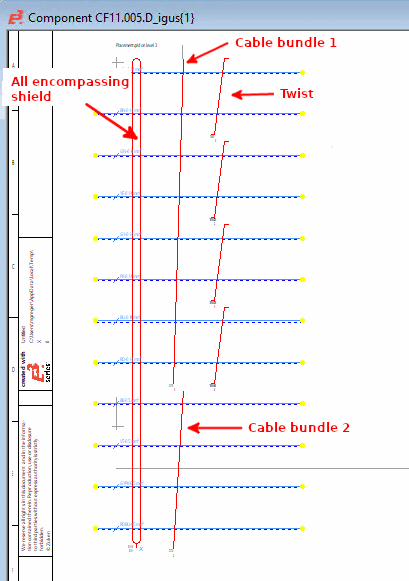

L'illustration suivante montre, à titre d'exemple, la structure d'un câble plus complexe :

Exemple E3 : Component - Arbre

Exemple E3 : Component - Graph

Le Le de la gaine extérieure contient le nom de la pièce.

Sur Dans le premier niveau, le câble est constitué d’un blindage global (SH).

Ceux-ci Contient deux faisceaux de câbles nommés 1 et 2.

Le faisceau de câbles 1 contient quatre torsions nommées 1, 2, 3, 4,

Le faisceau de câbles 2 contient quatre fils non torsadés.
