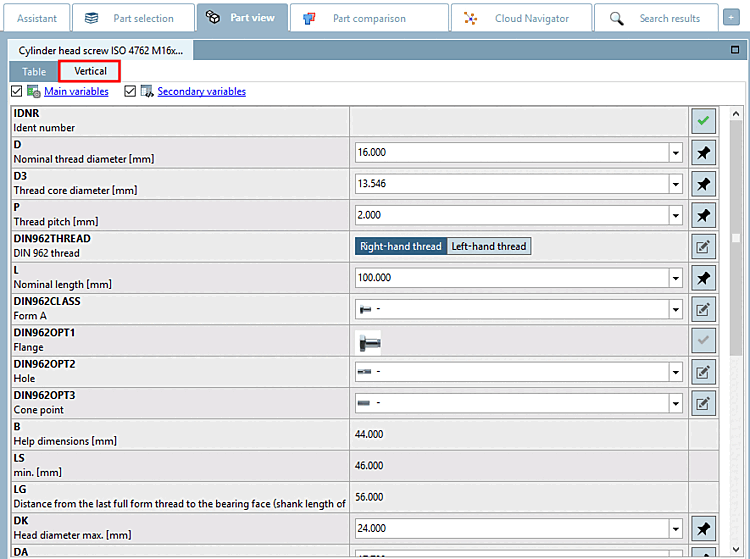

Toutes les valeurs du tableau sont listées les unes en dessous des autres. Les valeurs des variables sont définies sur les valeurs moyennes du tableau.
Le
Les variables B, LG et LS ont une valeur fixe
.
Pour toutes les autres variables, le composant peut être spécifié par le biais d'une sélection de zone de liste.

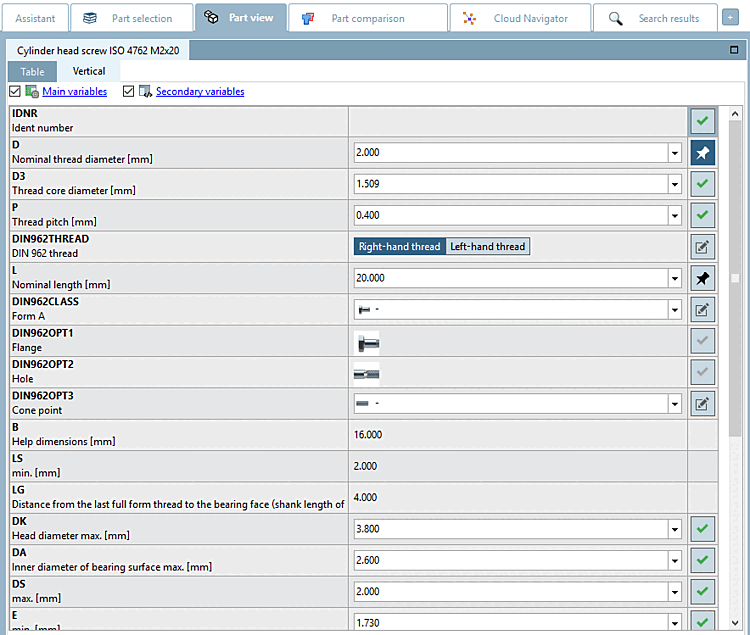

La valeur de la variable D est modifiée en 2 000.
-> La variable est automatiquement Épinglé. L’icône de filtre
apparaît. (Infobulle : filtrée. Les variables filtrées limitent les autres
Sélectionner. [Filtered. Filtered variables restrict other selections.] )-> Toutes les autres valeurs dépendantes de cette valeur Les valeurs affichent le symbole de coche
(infobulle : sélection terminée, il n’en reste qu’un
valeur possible [Selection done. There is only one value left to choose.] ).Le La variable L peut ou doit encore être déterminée. Cela montre le symbole
. (Infobulle : Vous avez le choix entre plusieurs valeurs

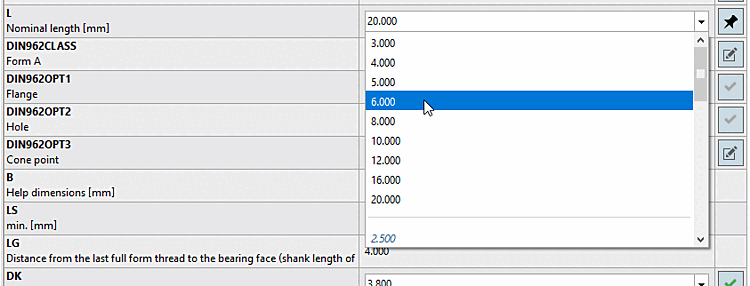

prêt. [There are some values possible at the moment.] )Au sein des valeurs noires de la sélection des champs de liste, la variable L peut encore être déterminée librement. La sélection d'une valeur bleue annulerait toutes les sélections (restrictions) précédentes.

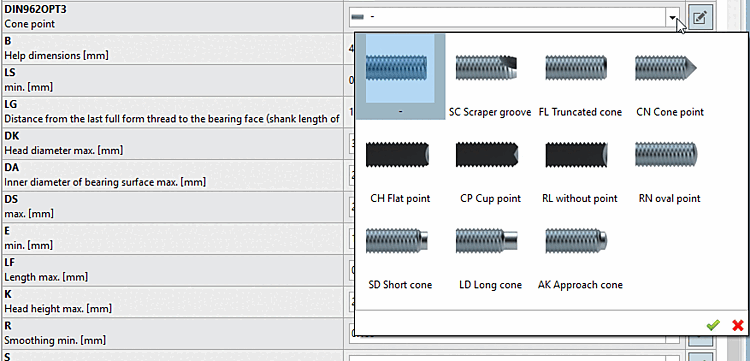

La dernière étape consiste à définir la variable de plage de valeurs DIN962OPT. Il existe différents types de variables de plage de valeurs. Voir à ce sujet Section 3.1.7.2.1, « Domaines de valeurs ».
Les variables de plage de valeurs sont définies par les éléments suivants Le symbole
marqué. (Infobulle : Vous avez le choix entre plusieurs valeurs
prêt. [There are some values possible at the moment.] )Sélectionnez l'option souhaitée.
Vous trouverez des informations sur la norme DIN962 sur Section 3.1.7.1.11.7, « DIN 962 Option ».

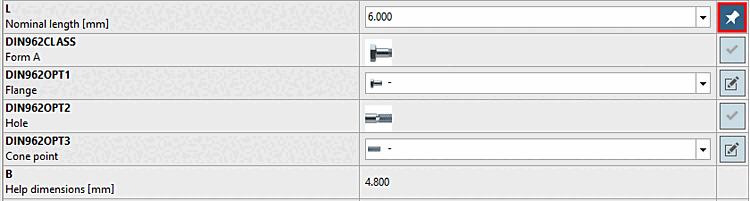

Tous les réglages souhaités sont maintenant effectués. Le composant peut être exporté.
