Les cadres sont des composants qui peuvent accueillir une série de sous-connecteurs. Ils permettent d'assembler des connecteurs définis. Les inserts sont également souvent appelés modules de connecteurs. Mis à part cela, les frames n'ont pas de grande fonctionnalité électrique. Les points de montage (les endroits où les sous-fiches sont insérées) constituent le point le plus important des cadres.
Les slots ont une signification supplémentaire spéciale dans le cas des frames. Ils n'indiquent pas seulement la position d'un élément enfichable, mais décrivent également un "raccordement" virtuel. Il s'agit d'une connexion électrique qui n'apparaît pas dans le modèle lui-même.
C'est aussi la raison pour laquelle ils sont classés dans la supercatégorie "connecteurs".

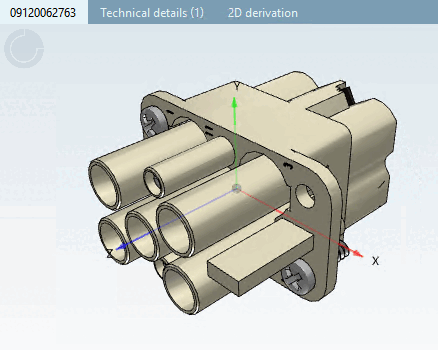

L'illustration suivante montre un module de connecteur qui peut être reçu par un cadre.
Les descriptions de montage sont modélisées de la même manière que pour tous les autres composants électriques.
L'illustration suivante montre un cadre qui peut lui-même être connecté à des points d'attache classés comme Mounting Point avec la caractéristique Description et la valeur "HOOD_HOUSING" et qui peut recevoir 3 connecteurs avec des points d'attache classés comme Mounting Description avec la caractéristique Description et la valeur "MODULE_A" à "MODULE_C".

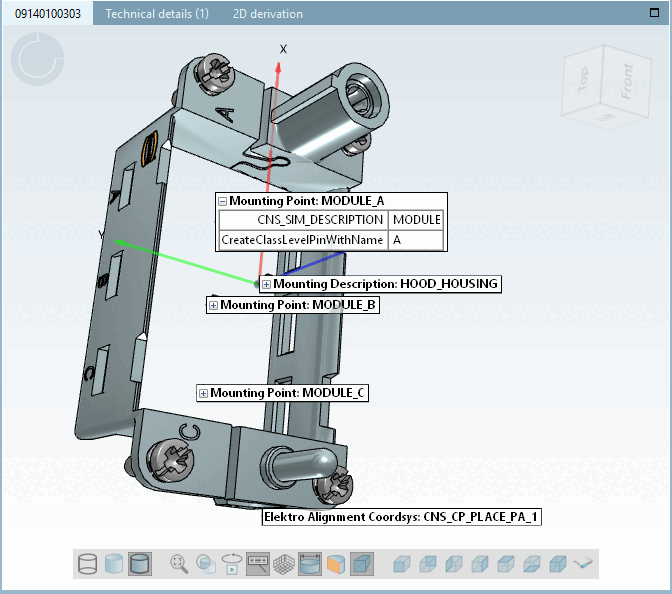

Label dans la vue 3D dans PARTdataManager : <Nom de classe> (ici Mounting Point):<Valeur de la caractéristique "Description">.

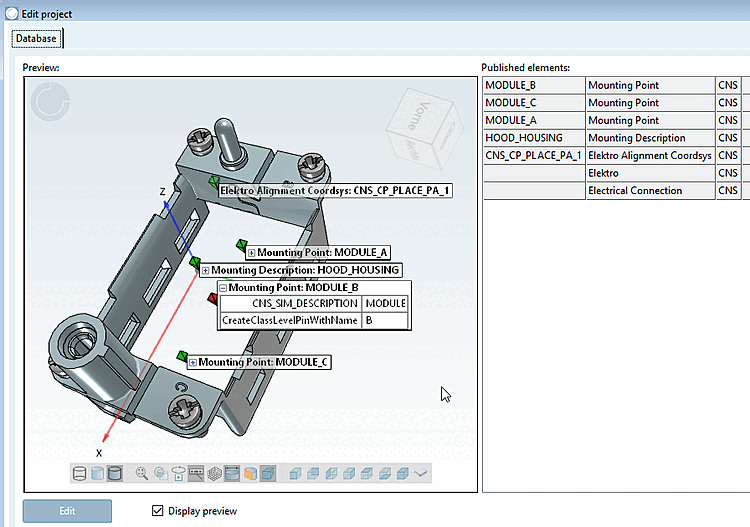

Label dans la vue 3D dans PARTproject : <Nom de classe> (ici Mounting Point):<Valeur de la caractéristique "Description">.

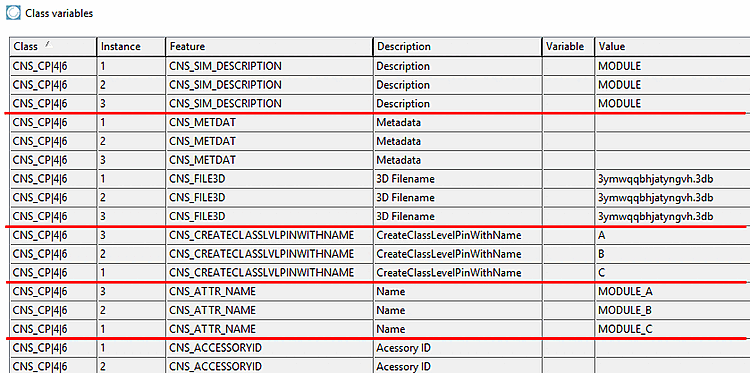

Les ports virtuels (ports vides) sont définis dans la classe CNS_CP|4|6 avec l'attribut CreateClassLevelPinWithName=Pinname. Si cet attribut est activé, les raccordements virtuels correspondants (raccordements vides) sont créés dans les interfaces en plus des points de montage. Le nom d'affichage dans l'ECAD (par ex. Zuken E3) est la valeur de l'attribut "CreateClassLevelPinWithName".
Les raccords virtuels (raccords vides) ne contiennent pas de géométrie, mais sont implicitement liés au point de montage correspondant ; la seule autre propriété est le nom (ici "A" à "C").
Classification du cadre de l'illustration ci-dessus dans PARTsolutions. Ici, "CNS_SIM_DESCRIPTION" décrit la description du slot, tandis que l'attribut facultatif "CreateClassLevelPinWithName" amène le système à créer, outre le slot, un port virtuel avec le nom correspondant (ici A). Cet attribut doit être utilisé exclusivement.
