Pour les éléments de fixation tels que les vis, les écrous, les anneaux, les goupilles, etc., la découpe peut être exclue dans la vue 2D.

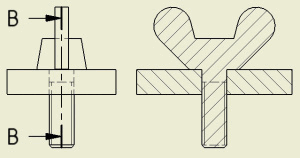

Dans l'image 1 ci-dessous, vous pouvez voir que lorsque la caractéristique de classification correspondante est activée, seule la plaque est coupée et non la vis.

Figure 1 : Vis non coupée

Figure 2 : Vis coupée

Pour les projets souhaités, la fonction CNS_NOSECTION est définie sur 1 dans PARTproject sous Editer projet [Edit project] -> Général [General] -> Classification > Caractéristiques (CNS). Voir Section 5.12.5, «  Ajouter des projets à la classification (menu contextuel)  » in eCATALOGsolutions - Manuel d'utilisation.

	Remarque
	Dans des cas exceptionnels, il est possible d'intervenir par consultation via le fichier de configuration et de déclarer ainsi certains répertoires/projets. Les modifications locales dans le fichier de projet n'ont pas d'effet, car elles sont perdues lors de la prochaine mise à jour du catalogue. Les modifications doivent être effectuées de manière centralisée dans le processus de modélisation.
