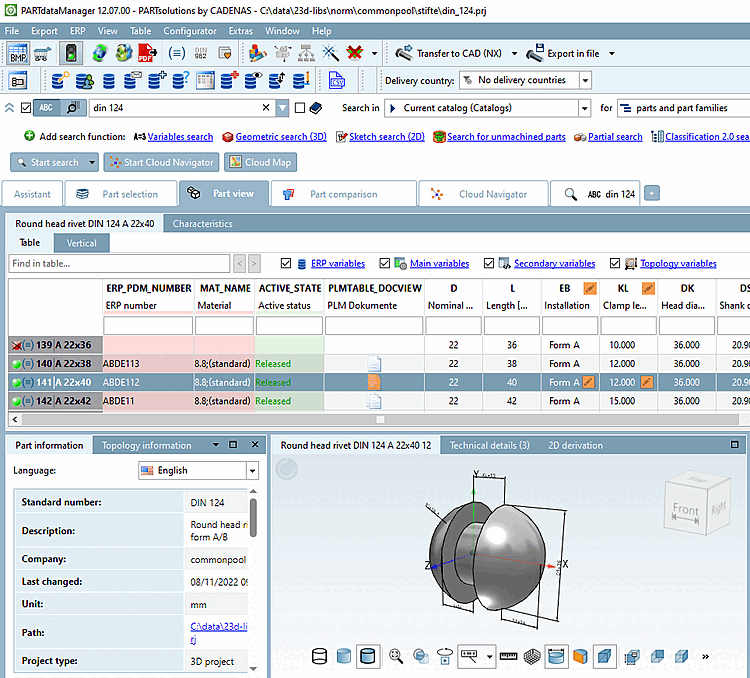

Dans le tableau des caractéristiques matérielles 3Dfindit / PARTdataManager, il est possible de signaler par une icône, dans une colonne propre PLMTABLE_DOCVIEW, pour chaque valeur (ligne), si un document CAO existe (ou plusieurs) et s'il est disponible avec les valeurs actuellement définies.

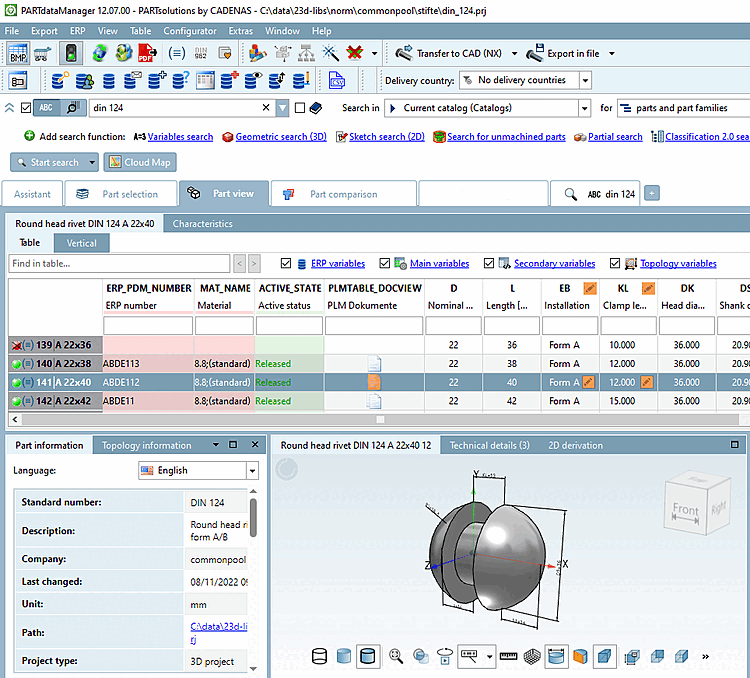

Les icônes dans le tableau des caractéristiques matérielles signalent la présence de documents CAO

Les pièces telles que les ressorts, les rivets ou les joints ont des zones de plage de valeurs qui sont créées en tant que caractéristiques fonctionnelles. Même si ces pièces sont exportées avec différentes valeurs fonctionnelles, elles ne sont gérées qu'une seule fois (et ne se trouvent qu'une seule fois dans le stock). Vous trouverez des explications sur les différents types de caractéristiques sous Section 3.1.7.1, « Déterminer la valeur dans la vue "Tableau  » in Manuel utilisateur PARTsolutions.

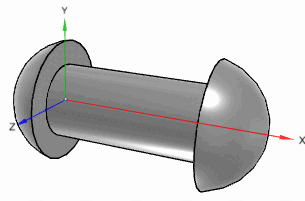

longueur de serrage 20mm

longueur de serrage 51mm

La colonne ERP_PDM_NUMBER indique si un composant est géré. Le numéro d'article est alors affiché dans cette colonne. Pour la construction, cette information est généralement suffisante. Pour l'administration, par exemple, il peut être intéressant de savoir quelles pièces ont été concrètement exportées ou si un document CAO est disponible pour la pièce. La colonne ERP_PDM_NUMBER n'en dit rien, c'est la colonne PLMTABLE_DOCVIEW qui fournit cette information. Grâce à l'ID PDM, le document concerné peut être trouvé rapidement dans le PDM.

/	Il n'ya pas d'icône: Il n'y a pas de document pour la ligne concernée dans le système PDM. C'est-à-dire que la table PLMTABLE2 ne contient pas d'entrées pour la ligne correspondante.
	Symbole de document unique blanc: Il n'y a qu'un seul document CAO pour la ligne concernée (PLMTABLE2 contient exactement UNE entrée).
	Symbole blanc représentant plusieurs documents: Il existe plusieurs documents CAO pour la ligne concernée. (PLMTABLE2 contient plusieurs documents). Les raisons possibles sont Différentes positions de montage (par ex. pour les ressorts, les rivets, les joints) les assemblages : Documents d'assemblage et d'enfants (par ex. bille et logement de palier) Documents de différents systèmes de CAO Si tu passes la souris sur l'icône, une brève informations'affiche avec le nombre de documents CAO. En cliquant sur l'icône, la fenêtre de dialogue Liste des documents [Document list] s'ouvre. Dans cette boîte de dialogue, vous obtenez des informations détaillées sur l'ID PDM et les réglages du domaine de valeurs des documents. Voir ci-dessous.
	Symbole orange de document unique: Il existe un document, mais le réglage actuel d'un champ de plage de valeurs diffère.

En cliquant sur l'icône, la fenêtre de dialogue Document list s'ouvre et affiche le PDMID, qui permet à son tour de trouver rapidement le document concerné dans le PDM.

Pour plus de détails, voir Section 3.2.9, « Identifier les documents CAO (PDM-ID) dans 3Dfindit / PARTdataManager  » in PARTsolutions Administration - Manuel .
