8.3.5. Comment puis-je effectuer une recherche sur la base d'un croquis que j'ai moi-même dessiné ?

Vous pouvez effectuer une recherche sur la base d'esquisses que vous avez dessinées.

[Remarque]Remarque

Plus l'esquisse est spécifique, moins il en faut. Il se peut que vous obteniez d'excellents résultats avec une seule esquisse.

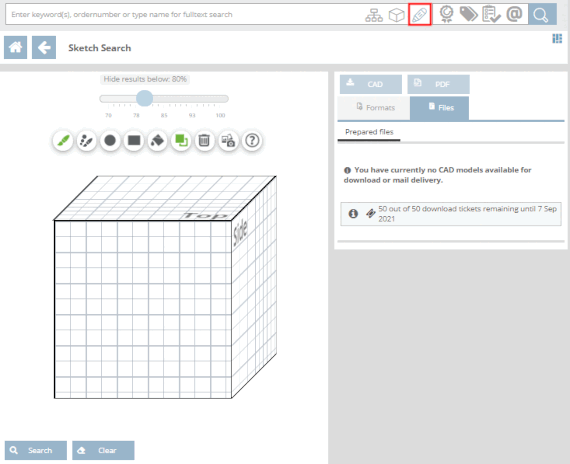

  1. Ouvrir la zone de liste sous Rechercher et cliquer sur Esquisse 2D.

  2. Pour dessiner la première esquisse, cliquez sur la vue souhaitée (Top, Front, Side).

  3. Choisissez le noir comme couleur des caractères.

  4. Sélectionnez la fonction cercle.

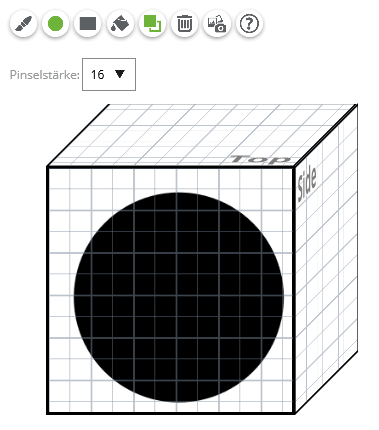

  5. Cliquez avec le bouton gauche de la souris au centre du dessin (vue) et tracez un cercle noir en maintenant le bouton gauche de la souris enfoncé.

  6. Changez la couleur des caractères en blanc et laissez la fonction cercle déjà sélectionnée.

  7. Cliquez à nouveau avec le bouton gauche de la souris au centre du dessin et dessinez un cercle blanc légèrement plus petit en maintenant le bouton gauche de la souris enfoncé.

  8. Changez à nouveau la couleur en noir.

  9. Changez l'outil en pinceau et réglez l'épaisseur du trait sur 16.

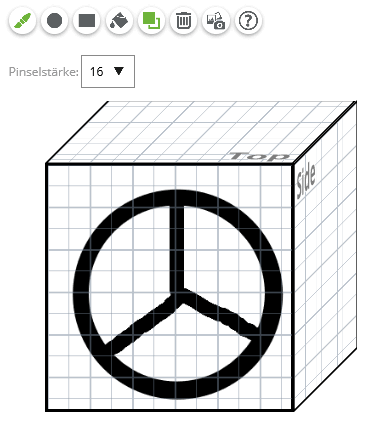

  10. Dessinez les rayons.

  11. En option, vous pouvez créer une deuxième et une troisième esquisse si nécessaire.

    Cliquez dans la vue suivante pour dessiner la deuxième esquisse. Dessiner une deuxième vue de la manivelle. Les paramètres sont déjà correctement définis.

  12. Cliquez sur Rechercher.

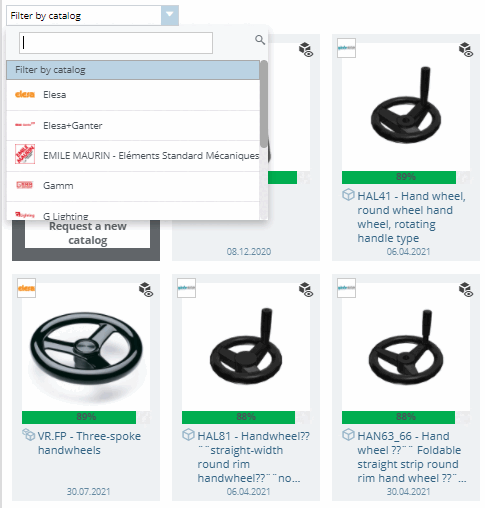

    ➝ Les résultats s'affichent.

    [Remarque]Remarque

    Après avoir effectué une recherche, les esquisses créées sont enregistrées et seront à nouveau disponibles lors de la prochaine consultation (dans la session en cours jusqu'à la déconnexion).
