3.1.9.2.3. Onglet "Calques" et "Options d'exportation" - AutoCAD DWG 2D

[Remarque]Remarque

  • Lors de l'exportation vers le fichier dwg, les informations de la page d'onglet Calques [Layers] sont placées dans le fichier.

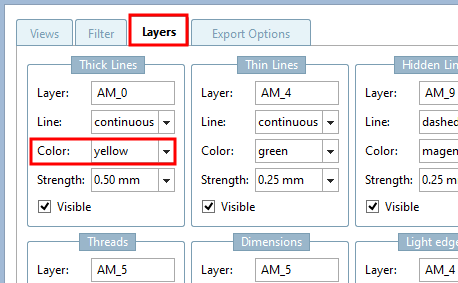

    Exemple : les "lignes épaisses" atterrissent sur la couche "AM_0" et sont créées en jaune dans le fichier dwg.

    Exemple : les "lignes épaisses" atterrissent sur la couche "AM_0" et sont créées en jaune dans le fichier dwg.

    Si le fichier est inséré dans un dessin existant, les paramètres d'AutoCAD ont la priorité.

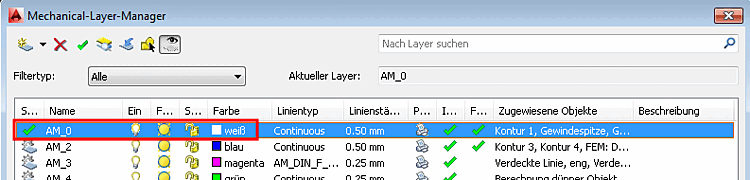

    Exemple : Gestionnaire de couches mécaniques : AM_0 = blanc. La pièce insérée est représentée par une "ligne épaisse" blanche.

    Exemple : Gestionnaire de couches mécaniques : AM_0 = blanc. La pièce insérée est représentée par une "ligne épaisse" blanche.

    Si le fichier est ouvert individuellement, la représentation se fait avec la couleur de couche déterminée dans le fichier dwg.

  • Les couches/plans qui n'existent pas dans AutoCAD sont créés conformément aux spécifications.

  • Si vous souhaitez écraser les informations des calques AutoCAD, utilisez l'onglet Options d'exportation [Export options].

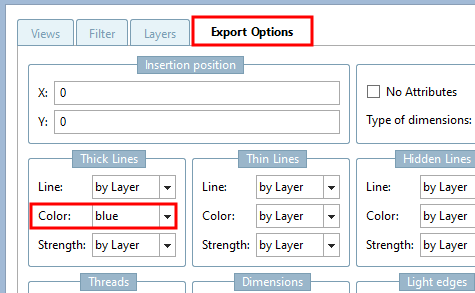

    Exemple : Dans ce cas, les "lignes épaisses" sont représentées en bleu.

    Exemple : Dans ce cas, les "lignes épaisses" sont représentées en bleu.

  • Page d'onglet Niveaux [Layers]

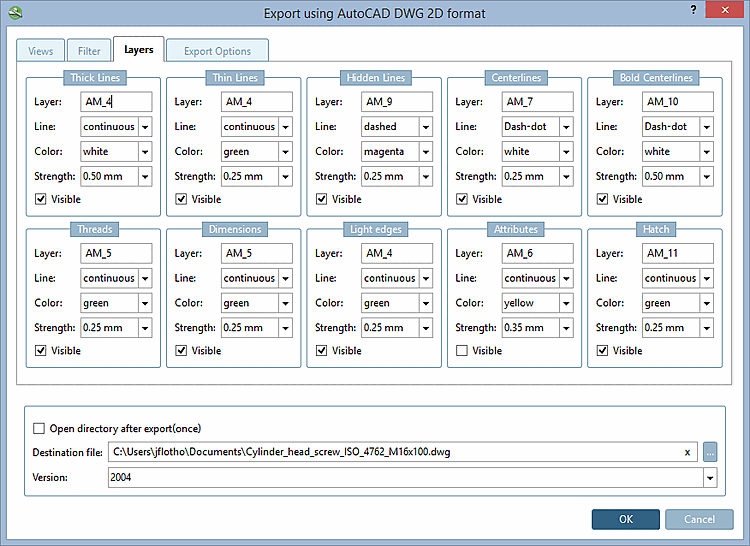

    Page d'onglet "Calques [Layers]" - AutoCAD DWG 2D

    Page d'onglet "Calques [Layers]" - AutoCAD DWG 2D

    • Ouvrir le répertoire après l'exportation (une fois) [Open directory after export(once)]

    • Fichier cible [Destination file]

    • Version

  • Onglet Options d'exportation [Export options]

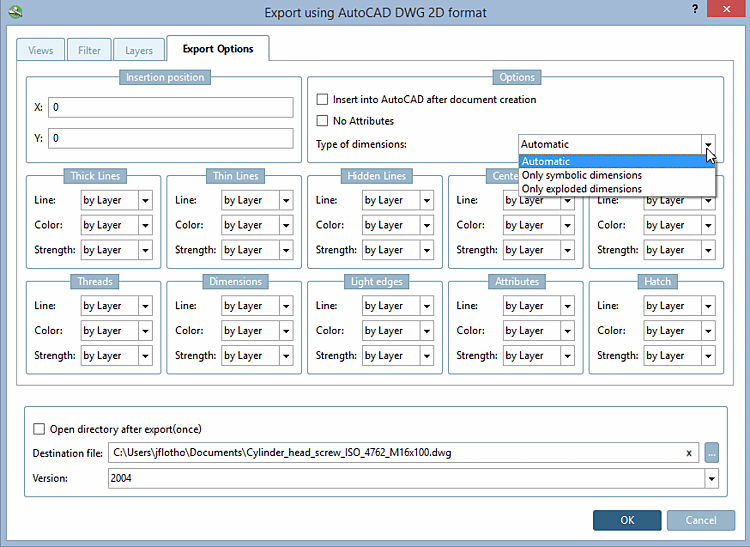

    Onglet "Options d'exportation [Export options]" - AutoCAD DWG 2D

    Onglet "Options d'exportation [Export options]" - AutoCAD DWG 2D

    • Position d'insertion [Insertion position]: La position d'insertion dans le système de CAO peut déjà être définie dans PARTsolutions - à condition que votre système de CAO supporte cette fonction. Indiquez la coordonnée X et Y.

    • Options:

      • Ensuite, insérer dans l'application AutoCAD active [Insert into AutoCAD after document creation]:

      • Ne pas générer d'attributs [No Attributes]: ...empêche que certains attributs (par ex. des textes de PARTproject) soient également transmis au système de CAO lors de l'exportation.

      • Type de cotes [Type of dimensionings]:

        • Automatique [Automatic]:

          Si une cote symbolique peut être générée, c'est celle-ci qui est utilisée, sinon c'est la cote résolue.

        • Cotes symboliques uniquement [Only symbolic dimensions]:

          Une cote créée dans eCAT pour le composant ou une cote créée dans le PARTdataManager avant l'exportation est reconnue comme telle.

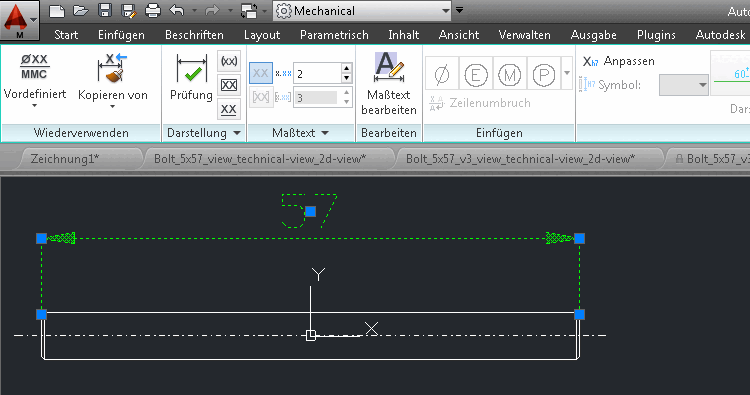

          Si vous utilisez cette option, la cote est créée en tant que "vraie" cote. Après sélection, la boîte de dialogue correspondante s'affiche.

        • Cotes résolues uniquement [Only exploded dimensionings]:

          Les cotes et les textes ne sont créés que sous forme d'éléments individuels.

    • Réglages des lignes et des couleurs:

      Par défaut, les paramètres sont définis sur by layer. Les paramètres de couleurs et de lignes dépendent ainsi a) des paramètres de calques dans le système de CAO ou b) des paramètres de la page d'onglet Calques [Layers]. Vous pouvez explicitement choisir d'autres paramètres pour les lignes et les couleurs dans les zones de liste, qui remplacent les paramètres des calques.
