7.6.2. Liste de toutes les fonctionnalités possibles dans la fenêtre d'accueil "Historique 3D

7.6.2.2. Plan absolu

L'appel se fait au niveau supérieur au moyen de la commande de menu contextuel Insérer un niveau absolu.... [Insert Fixed plane...]. Cette commande n'est disponible qu'au niveau des composants.

Les coordonnées sous le point d'appui [Base point] ainsi que les deux vecteurs (axe X [X axis], axe Y [Y axis] ) permettent de décrire un plan absolu.

La création de ce niveau peut en outre être soumise à une condition. Pour cela, activez l'option Créer uniquement si [Only create, if].

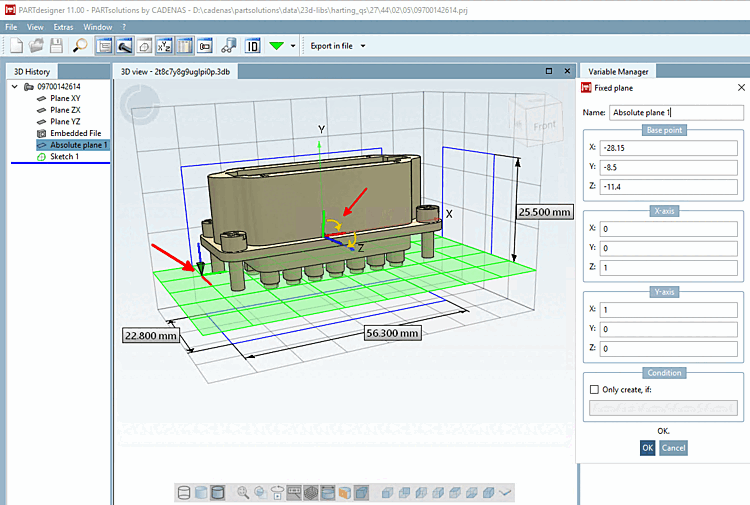

L'ill. ci-dessous montre le niveau correspondant aux réglages ci-contre.

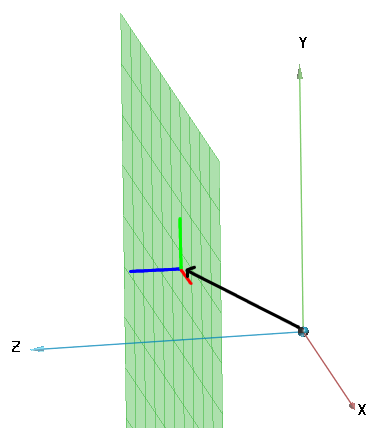

Flèche noire = vecteur de déplacement

Exemple de déplacement plus rotation :

Par exemple, si un point d'attache doit avoir une orientation du système de coordonnées différente de celle du système de coordonnées d'origine, vous pouvez le faire en utilisant un plan absolu.

Dans l'exemple de la figure ci-dessous, l' axe X [X axis] original est placé sur l'axe Z (Z=1), puis l' axe Y [Y axis] original est placé sur l'axe X (X=1). Les points d'attache placés par défaut sur le plan absolu ont maintenant la nouvelle orientation.

Croix de coordonnées d'origine et croix de coordonnées réorientées du point d'adjonction

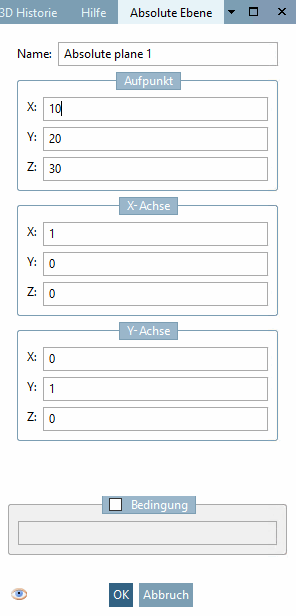

Dans la boîte de dialogue Plan absolu [Fixed plane], vous pouvez modifier le nom par défaut Absolute plane 1 sous Nom [Name].

	Remarque
	Le nom modifié ne sera visible qu'après une mise à jour.

Le niveau absolu ajouté apparaît dans l'historique.

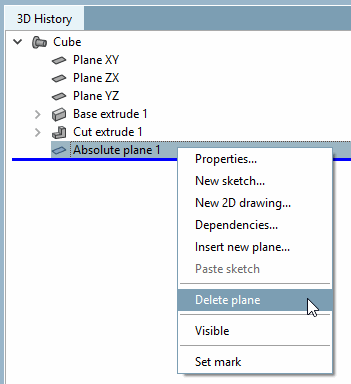

Elle peut être supprimée à l'aide de la commande Supprimer la bâche [Delete plane] du menu contextuel.

En cliquant sur Propriétés. [Properties...].. vous ouvrez à nouveau la boîte de dialogue Plan absolu [Fixed plane].

Effacer la bâche [Delete plane]
