7.16. Fenêtre d'amarrage "Cotations".

7.16.7. Paramètres optionnels Détails

7.16.7.1. Affichage correct des variables en pouces dans les cotes

La vue d'ensemble des attributs ci-dessous s'applique à tous les types de cotation :

Mesures horizontales, verticales et parallèles
Dimensions radiales
Mesures d'angle
Notation
Notation partielle

Les attributs en détail:

Texte [Text]
Le texte peut être créé de différentes manières :
- {AUTOMATIC}: une valeur de mesure générée automatiquement (par défaut)
  exemple :
```
{AUTOMATIC}
```
- Texte quelconque
  Effacez l'expression "{AUTOMATIC}" et saisissez le texte souhaité.
- Texte quelconque combiné à une valeur de mesure générée automatiquement
  Exemples :
  - En plus de la valeur de mesure, le symbole de degré doit également être édité.

    {AUTOMATIC} °
  - Il est possible d'utiliser n'importe quelle expression PARTdesigner.
    Par exemple {nom de la pièce@variable} : nom de la pièce avec indication de la variable

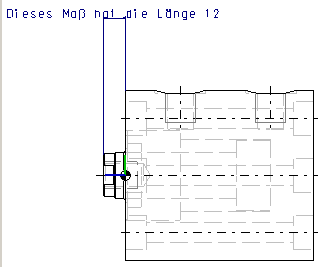

    Dieses Maß hat die Länge {RZ500@D}

    Si le calcul automatique de la valeur numérique n'aboutit pas à un arrondi satisfaisant (9.99999), vous pouvez choisir un autre calcul (par ex. arrondir, raccourcir) avec PARTdesigner-Expressions (voir Section 14.1, « PARTdesigner-Expressions » ).
    Vous pouvez également convertir des pouces en mm et éditer l'unité en plus.
- Affichage correct des variables en pouces dans les cotes
Mappage des variables [Variable mapping]

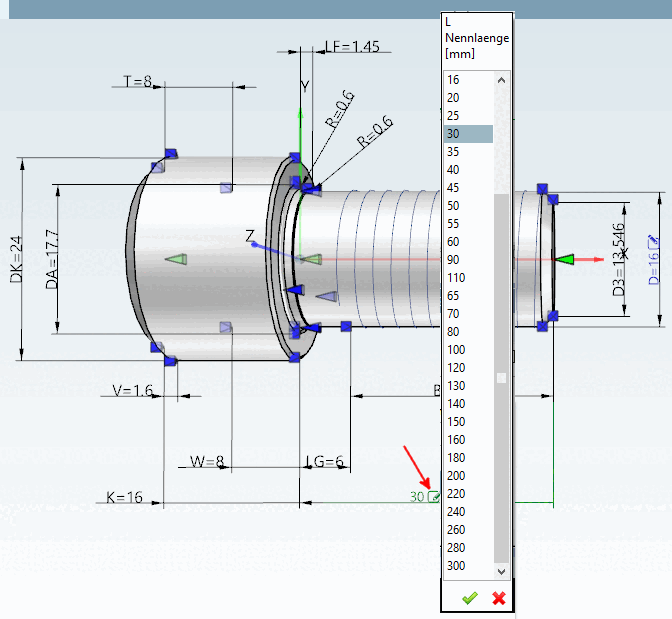

Entrez ici la variable souhaitée, qui devrait être modifiable ultérieurement pour la saisie par l’utilisateur. Utiliser idéalement [Description] , la même désignation que celle que vous avez utilisée sous Description. Dès qu’un , la vue 3D [3D view] affiche le l’icône correspondante affichée.

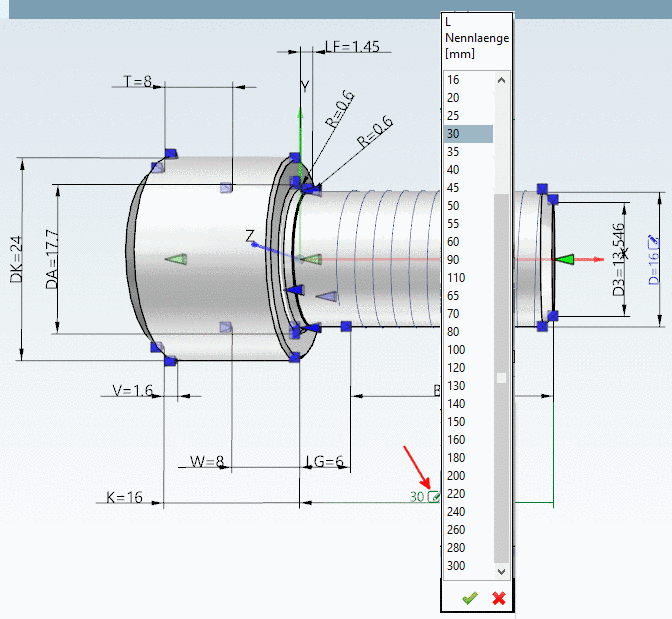

Avec Cliquez sur l’icône vous pouvez ajuster la forme directement dans la vue 3D [3D view] .

Comparaisons sous Section 3.1.7.6.6, « Modifier la valeur via les cotes » in Manuel utilisateur PARTsolutions
Taille de la police [Font size]
Si cette indication n'est pas fournie, le paramètre par défaut est 3. 5. L'unité correspond à l'unité de dessin.
L'indication peut également se faire avec l'expression PARTdesigner.
exemple :
```
 15*RZ500@D/20
```
Voir Section 14.1, « PARTdesigner-Expressions ».
Condition
Vous pouvez utiliser pour cela toutes les expressions PARTdesigner. Voir Section 14.1, « PARTdesigner-Expressions »
Exemples :
```

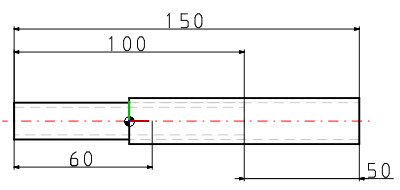

IF SHORTVIEW@HUB2D=0 THEN AUTOMATIC ELSE AUTOMATIC+HUB-SHORTVIEW@HUB2D ENDIF
```
```

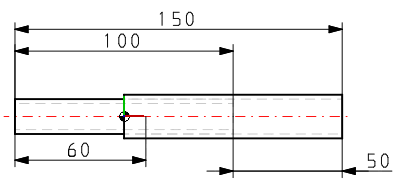

IF SHORTVIEW@HUB2D=0 THEN AUTOMATIC ELSE H2 ENDIF
```

Taille de la flèche [Arrow size] / Facteur de flèche [Arrow factor]

Remarque

La taille de la flèche [Arrow size] est définie en fonction de la taille de la police [Font size]. Cela signifie que si la taille de la police augmente, la flèche augmente également.

La proportionnalité entre la taille des caractères [Font size] et la taille des flèches [Arrow size] varie selon les versions.

9.04 et plus ancien:
=> taille des caractères [Font size] 3.5 et taille des flèches [Arrow size] = 3.5 => taille "normale" des flèches
9h05 à 9h07 SP0:
=> taille des caractères [Font size] 3.5 et taille des flèches [Arrow size] = 1 => taille "normale" des flèches

>= 9.07 SP1:

=> taille des caractères [Font size] 3.5 et taille des flèches [Arrow size] = 1 => taille des flèches contrôlable en plus par le facteur de flèche [Arrow factor]

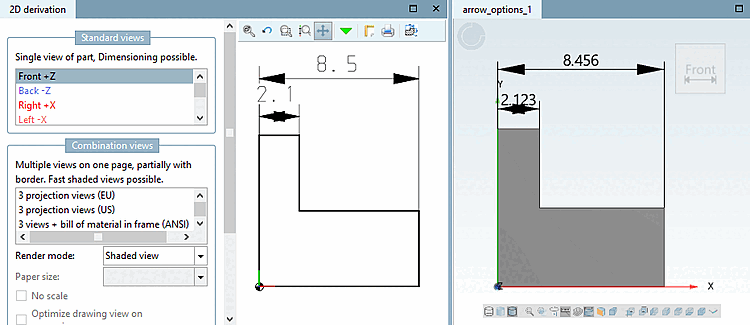

>= V9.07 SP1 : facteur de flèche [Arrow factor] = 1

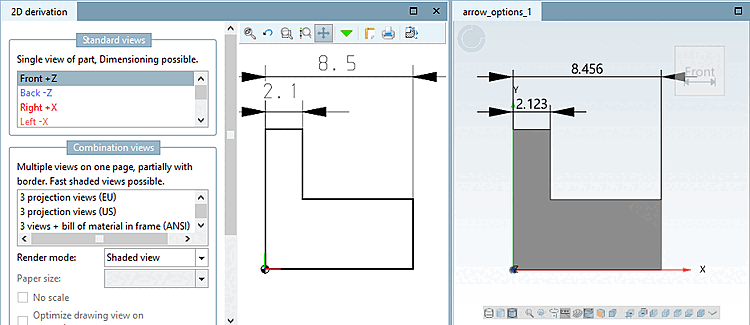

>= V9.07 SP1 : facteur de flèche [Arrow factor] = 0

>= 9.08 SP0:

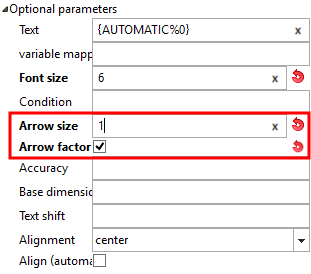

Avec la V10, l'interface utilisateur a été rendue plus claire. Il n'y a qu'une seule valeur à saisir sous "Taille de la flèche [Arrow size]". Cette valeur est appliquée comme facteur à la "taille de la police [Font size]" si l'option "Facteur de flèche [Arrow factor]" est activée.

Remarque

Pour les nouvelles cotes créées à partir de la version >= 9.08 SP0, le paramètre Facteur de flèche [Arrow factor] devrait être utilisé, c'est-à-dire que la case à cocher devrait être activée.

Il n'est pas interprété par les versions plus anciennes. Les versions 9.05 à 9.07 SP0 affichent des tailles de flèches normales sans déclaration spéciale. Pour les versions <= 9.04, des flèches plus petites sont affichées.

Facteur de flèche [Arrow factor] activé : La valeur sous Taille de la flèche [Arrow size] est interprétée comme un facteur. La taille de la police (si aucune valeur n'est saisie, 3,5 est automatiquement insérée) est multipliée par le facteur.
L'indication peut être une simple valeur.
```
0.5
```
L'indication peut également se faire avec l'expression PARTdesigner.
```
15*RZ500@D/20
```
Facteur de flèche [Arrow factor] désactivé : La valeur sous Taille de la flèche [Arrow size] est utilisée conformément à l'"ancienne" proportionnalité entre la taille de la police [Font size] et la taille de la flèche [Arrow size].

Toutes les déclarations se réfèrent uniquement à la cotation automatique avec la fonctionnalité décrite ici et non à la cotation interactive à l'aide de la barre d'outils.

Côté flèche [Arrow position]

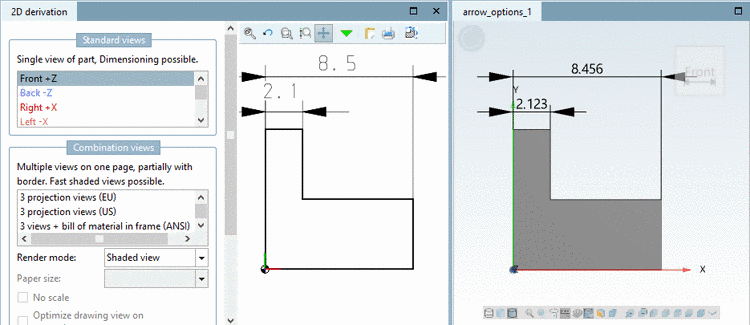

Cette fonction permet de retourner les flèches (en cas de manque de place) de l'autre côté de la ligne de cotation tout en maintenant le texte centré.

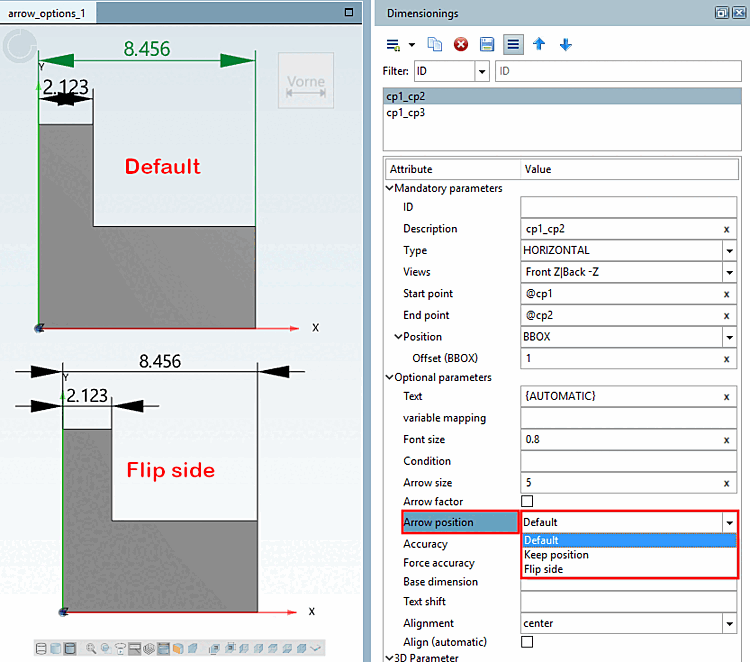

Nouvelle option "Page fléchée [Arrow position]
- Standard [Default]:
  En 3D, les flèches et le texte sont à l'intérieur des lignes de cotation.
  En 2D également. Toutefois, en cas de manque de place, les flèches se déplacent automatiquement vers l'extérieur.
  Cela correspond au comportement précédent, tant en 3D qu'en 2D.

  N'oubliez pas que dans les anciennes versions, c'est en principe cette représentation qui est utilisée.

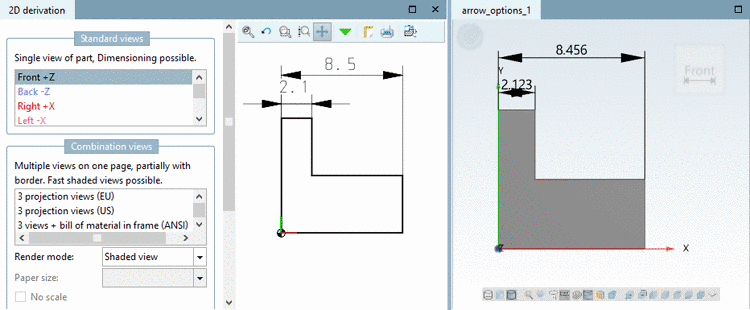

- Maintenir la page [Keep position]: les flèches gardent leur position dans tous les cas, en 3D comme en 2D.
- Changer de page [Flip side]: Les flèches passent à l'autre page, le texte reste centré, en 3D comme en 2D.
Précision [Accuracy]
Cette valeur indique le degré de précision d'une valeur numérique sur la flèche de cote.
- 1 : pas de chiffres après la virgule (par défaut)
- 0,1 : une décimale
- 0,01 : deux chiffres après la virgule
- etc.
