Dans ce chapitre, vous trouverez un aperçu de la classification des éléments de vissage (par ex. normes d'usine propres) selon la "classification CNS", y compris la création correcte des points d'apposition.
Les éléments de vissage sont ainsi préparés pour être placés comme on le souhaite dans l'assemblage.
Toutes les étapes importantes sont expliquées ci-dessous :
Création des points d'attache dans PARTdesigner:
Position, orientation, nombre et dénomination (aperçu)

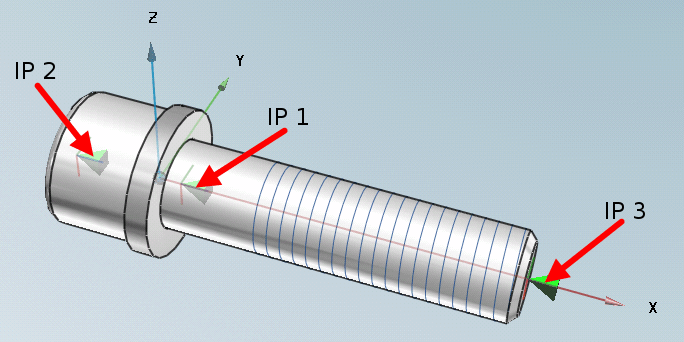

L'illustration suivante montre, à l'exemple d'une vis de culasse, quels sont les points d'assemblage disponibles, comment ils doivent être orientés et où ils doivent être positionnés.
Vous trouverez des informations détaillées sur tous les éléments de vissage sur Section 5.12.3.1.1.1, « Points d'attache sur les éléments de vissage ».
Pour plus d'informations sur les points d'attache en général, voir Section 7.9.3.4.1, « Points d'attache pour la construction de l'assemblage ».

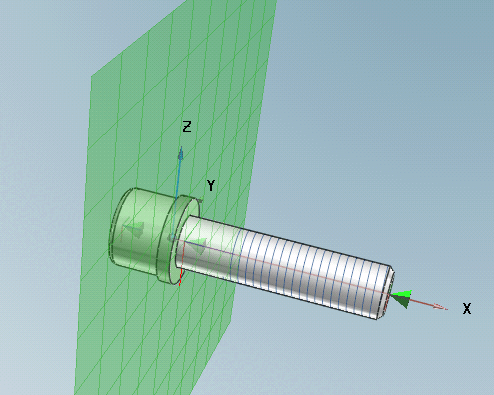

Alignement: la pointe du point d'attache (pyramide verte) est dirigée vers la surface d'appui. Les autres points d'attache éventuels sont orientés de la même manière. L'axe longitudinal du point d'attache correspond à l'axe X.

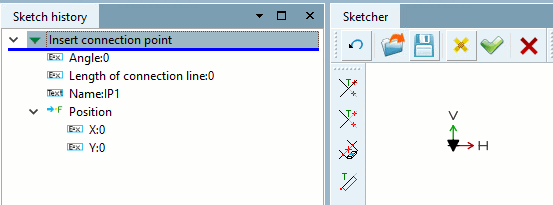

L'esquisse se trouve sur un plan perpendiculaire à l'axe des abscisses.

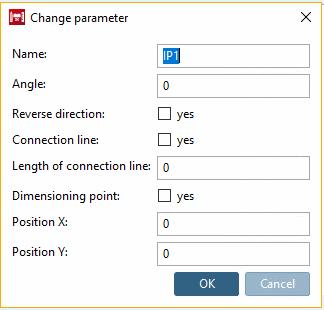

Dans la boîte de dialogue Modifier les paramètres [Change parameter], le nom est saisi, sinon aucune autre modification n'est effectuée.

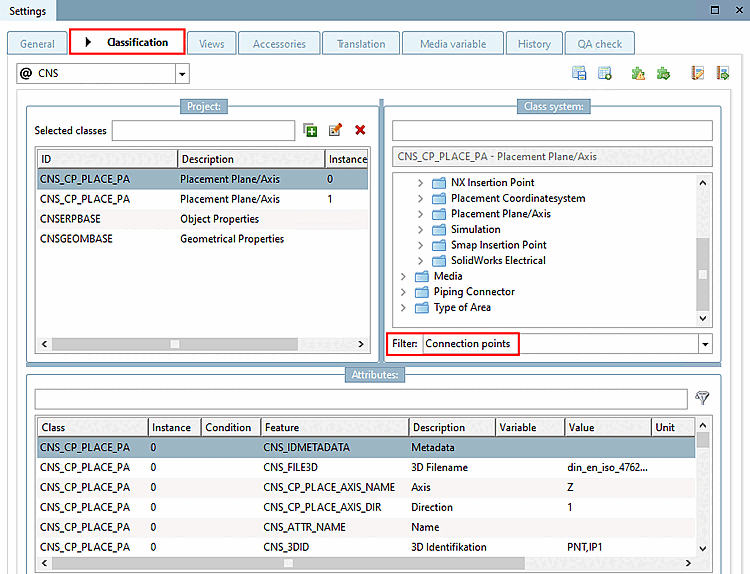

Classification de l'élément de construction dans PARTproject
