Avec la V11 SP8, la connexion de liens d'accessoires à des classifications quelconques est une nouveauté. Jusqu'à présent, dans PSOL, ces liens étaient toujours au niveau des pièces. | |

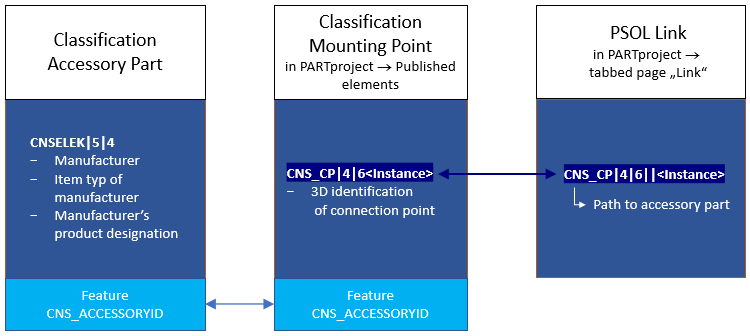

Le diagramme suivant montre comment s'effectue le lien entre l'élément de base et l'accessoire:
Le point de montage de l'élément de base est déterminé de manière univoque par la classe + la désignation de l'instance. Cette expression résumée est utilisée comme ID lors de l'affectation de l'accessoire.
La classification de l'accessoire (CNSELEK|5|4 ) est liée à la classification du point de montage (CNS_CP|4|6 ) par la caractéristique CNS_ACCESSORYID.
Le flux de travail est le suivant :
Placez sur l'élément de base tous les points de montage nécessaires pour les accessoires.
Définissez la classe Mounting Point (CNS_CP|4|6) sur chacun des points d'attache.
Affectez une valeur unique à la caractéristique Accessory ID en utilisant la syntaxe suivante.
CNS_CP|4|6||<Instanz>

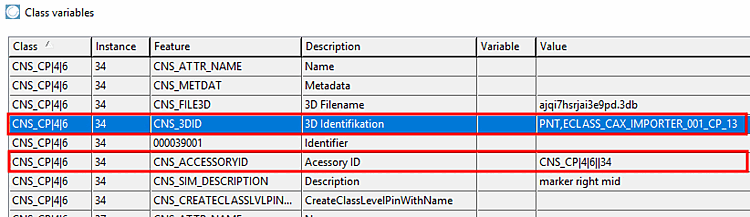

Dialogue "Class variables" -> Classe Mounting Point (CNS_CP|4|6) -> Caractéristique "CNS_ACCESSORYID" ici avec la valeur exemple "CNS_CP|4|6||34".

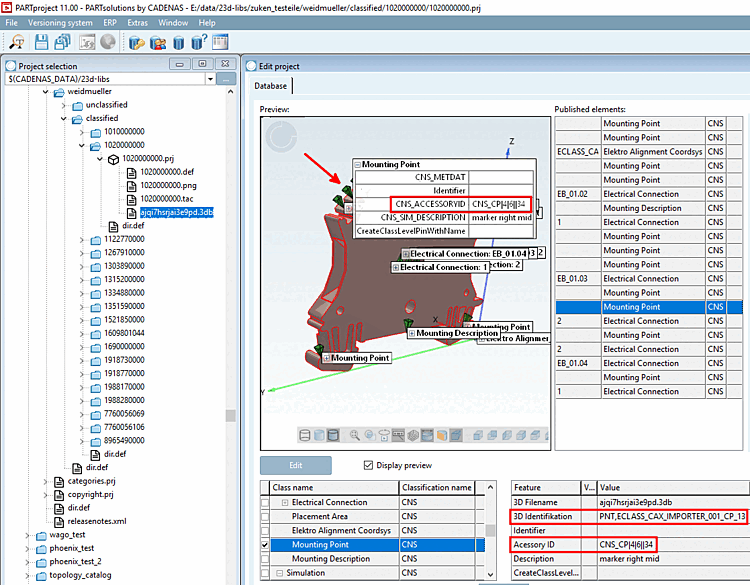

Dialogue "Published Elements" -> Classe "Mounting Point" -> Caractéristique "Accessory ID" ici avec la valeur d'exemple "CNS_CP|4|6||34".

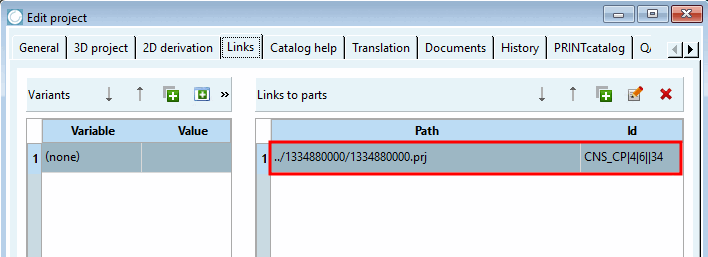

Dans PARTproject, sur la page d'onglet Références [Links], sous Liens vers les pièces [Links to parts], placez une entrée avec un chemin [Path] vers l'accessoire et un Id qui a exactement la même valeur que la caractéristique CNS_ACCESSORYID sous Classe Mounting Point (CNS_CP|4|6).

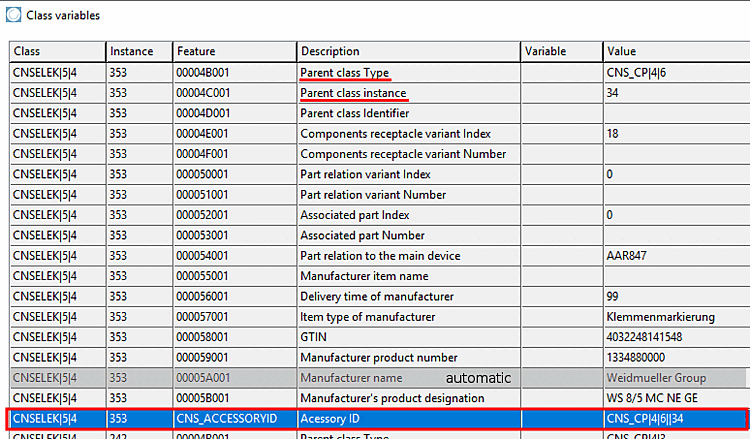

Pour l'accessoire, remplissez les informations essentielles dans CNSELEK|5|4.
La caractéristique Parent classType reçoit le nom de la classification correspondante.
La caractéristique Parent class Instance reçoit l'instance de la classification correspondante.
La caractéristique CNS_ACCESSORYID reçoit à son tour la même chaîne d'identification univoque que pour la partie de base et est ainsi reliée au chemin d'accès aux accessoires PSOL.
CNS_CP|4|6||<Instanz>
Une forme possible de CNS_ACCESSORYID est la chaîne composée du Parent class Type et du Parent class Instance.
