3.2.3. Comment créer une nomenclature ?
3.2.3.1. Transférer des parties de PARTdataManager |  |
| Précédent | Suivant |
Vous vous trouvez dans le PARTdataManager ouvert et avez sélectionné une pièce détachée.

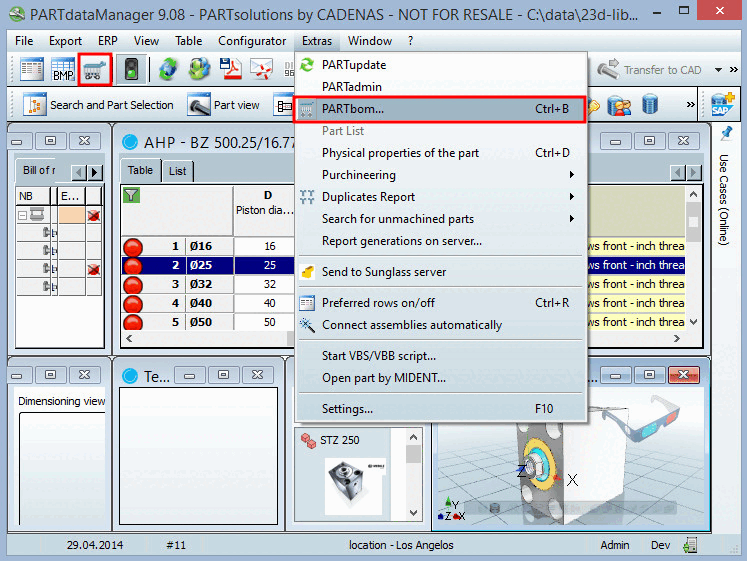

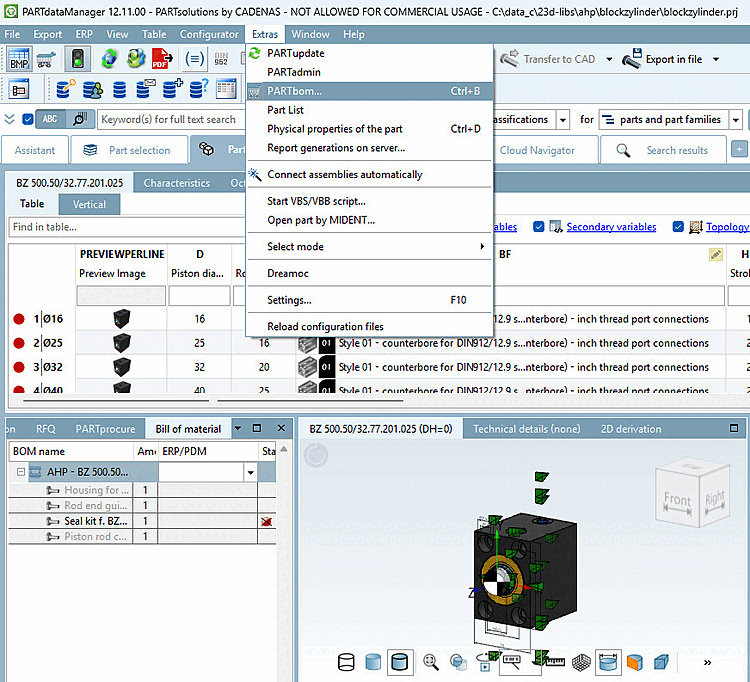

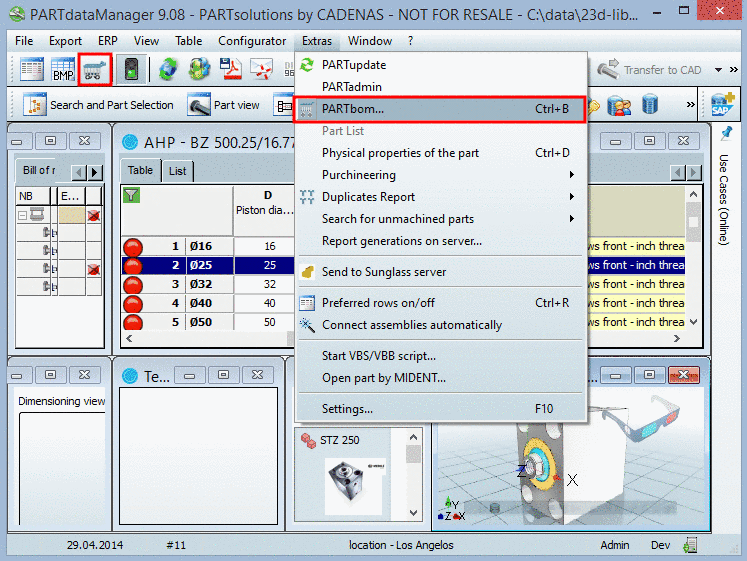

Transmettez la pièce sélectionnée à PARTbom en cliquant sur le bouton Transfert à la nomenclature (PARTbom) [Transfer to Bill of Materials (PARTbom)].
-> Une fenêtre apparaît avec la saisie du nombre de pièces [Quantity].
Indiquez le nombre de pièces [Number of Parts] avec lequel la pièce doit être créée dans la liste BOM et confirmez en cliquant sur .

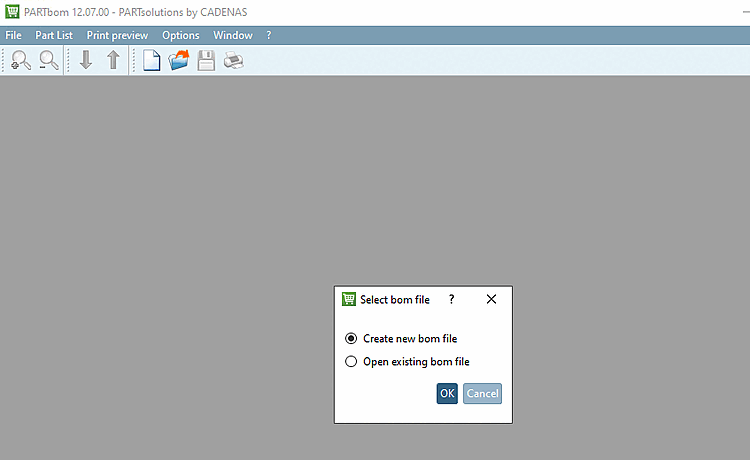

-> PARTbom est démarré et la boîte de dialogue d'interrogation Sélectionner une nomenclature [Select bom file] apparaît.

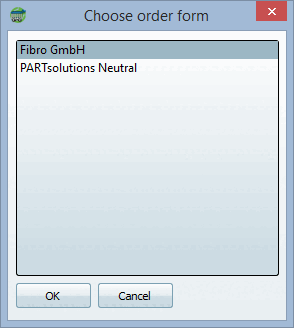

Facultatif : s'il existe différents modèles de listes, la fenêtre Choisir le formulaire de commande [Choose order form] s'ouvre.
Sélectionnez parmi les modèles de liste disponibles celui que vous souhaitez utiliser et confirmez en cliquant sur .
-> PARTbom s'ouvre et affiche la pièce transférée comme sous-répertoire du dossier Checkin [Check-in] dans la zone de menu Vue hiérarchique [Hierarchical view].
Les zones de menu Aperçu du tableau [Table view] et Aperçu avant impression [Print preview] ne contiennent encore aucune indication sur le composant.

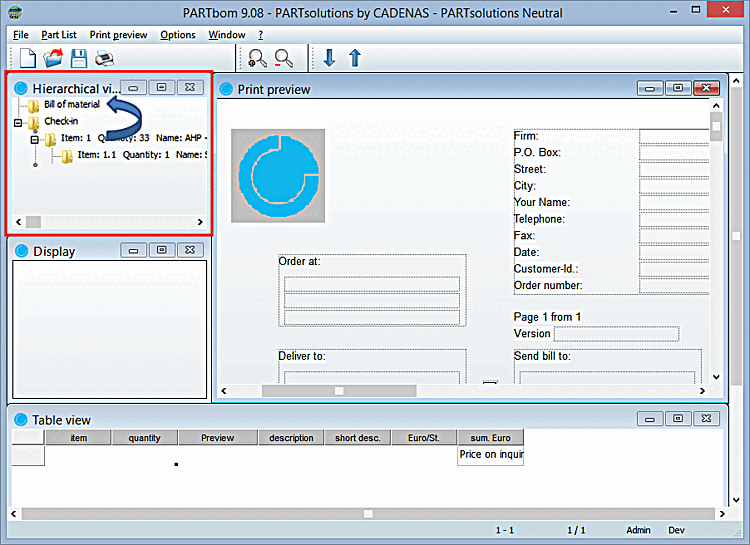

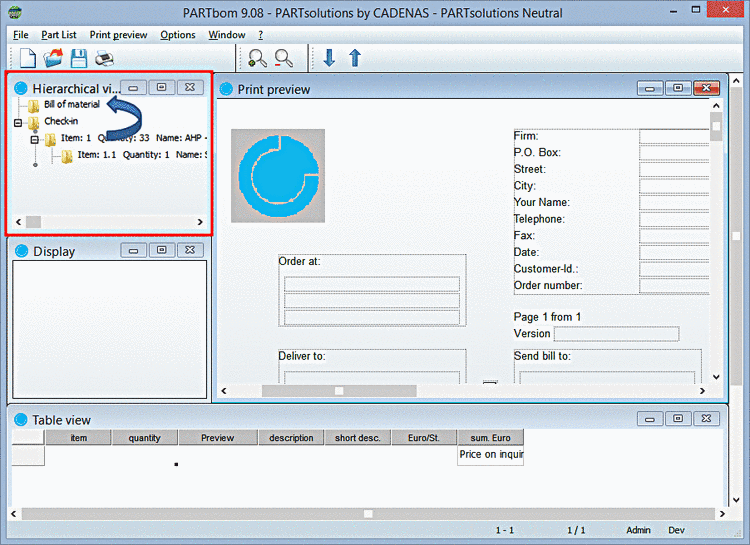

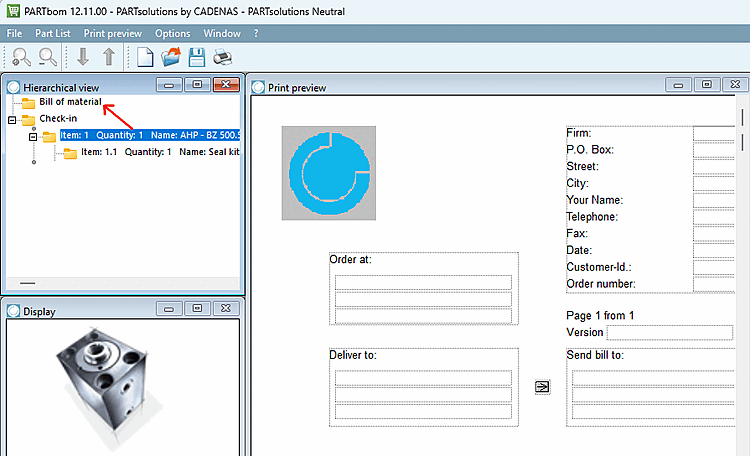

Glissez et déposez la pièce transférée de Checkin [Check-in] dans le dossier Nomenclature [Bill of material].

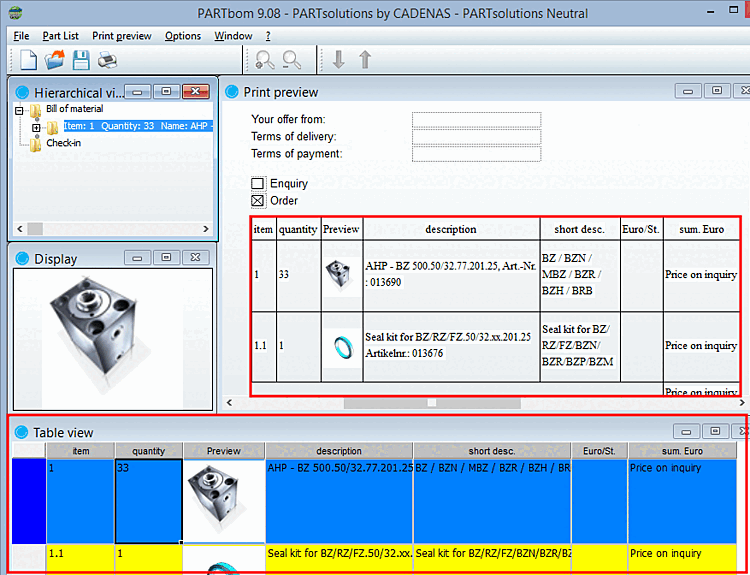

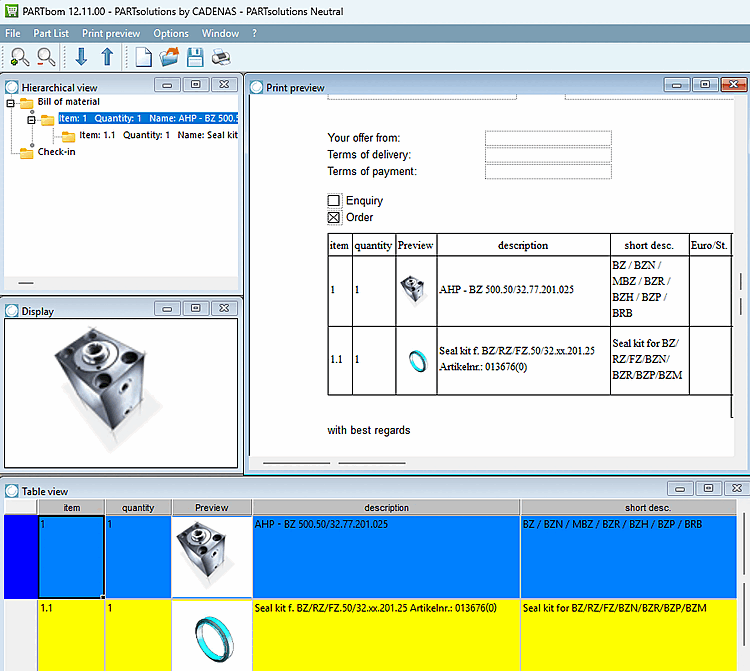

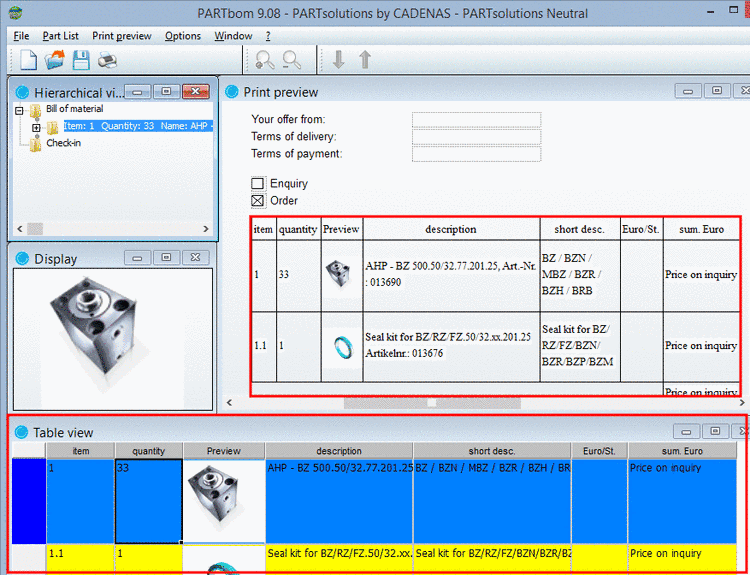

-> Dans l' aperçu avant impression [Print preview] (le formulaire proprement dit), vous voyez maintenant la pièce transmise sous forme de poste, dans l' aperçu du tableau [Table view], les données.
Pour ajouter d'autres pièces à la nomenclature, revenir dans le PARTdataManager et suivre à nouveau les étapes ci-dessus.
Mais vous pouvez aussi créer vous-même des pièces et les ajouter à la nomenclature (voir paragraphe suivant).
