Les points d'assemblage doivent être réalisés de manière à ce que les pièces de connexion aient la même orientation. Cela signifie qu'une pièce de jonction ne peut pas être tournée de 180°, car le côté ouvert du chemin de câbles doit bien sûr toujours être du même côté.
Pour ce faire, l'axe rouge doit toujours être orienté vers le haut.
L'illustration suivante montre deux pièces qui doivent être reliées :
|
|
|
Résultat : Les axes rouges sont superposés, les axes verts et bleus sont orientés dans la direction opposée.
|
Pour que les clôtures puissent être déplacées autour de la charnière, les points d'attache doivent être orientés de manière opposée.
Comme les axes de coordonnées rouges sont également superposés dans cet exemple, le point d'attache correspondant des clôtures droite et gauche doit être orienté de manière opposée.
Un point d'attache pointe vers le haut, l'autre vers le bas.
L'un des axes rouges du système de coordonnées pointe vers l'extérieur de la clôture, l'autre vers l'intérieur de la clôture.

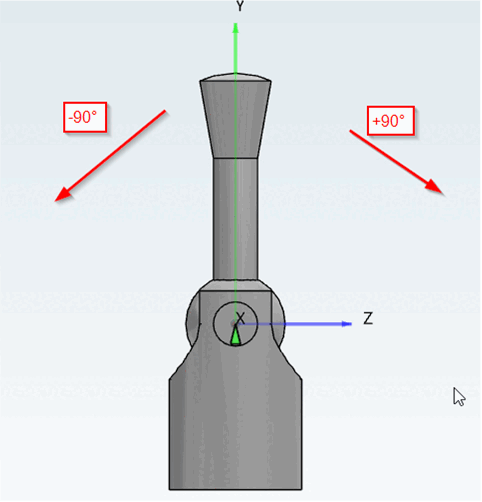

Exemple de "position de levier
La position du levier dépend de l'orientation du point d'attache.

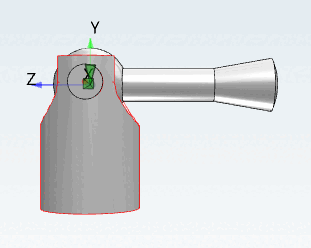

Si, par exemple, l'angle du point d'attache est laissé par défaut à 0°, il peut en résulter une position par défaut erronée de l'élément à déplacer.
Il est certes possible de corriger la position de rotation plus tard dans le configurateur, dans la boîte de dialogue Propriétés de la règle [Rule properties], mais il est beaucoup plus simple (et surtout sans sources d'erreurs possibles pouvant entraîner des problèmes d'exportation de la pièce) de définir la position par défaut souhaitée au moyen d'un réglage d'angle dans le Sketcher.
Consultez à cet effet l'exemple sur Section 7.13.5.7.3.1, « Position de départ en cas de rotation ».
