1.1.1.3.1.7.  Propriétés d'assemblage de la règle: filtre pour le positionnement

Vous pouvez maintenant utiliserdes champs de saisie de filtre dans PARTdesigner > onglet Configurateur [Configurator] > boîte de dialogue Propriétés de la règle [Rule properties] > Positionnement [Positioning] > pour positionner les composants d'assemblage sous Composant d'assemblage [Connection part] et Point d'assemblage [Connection point] afin de trouver rapidement ce que vous souhaitez.

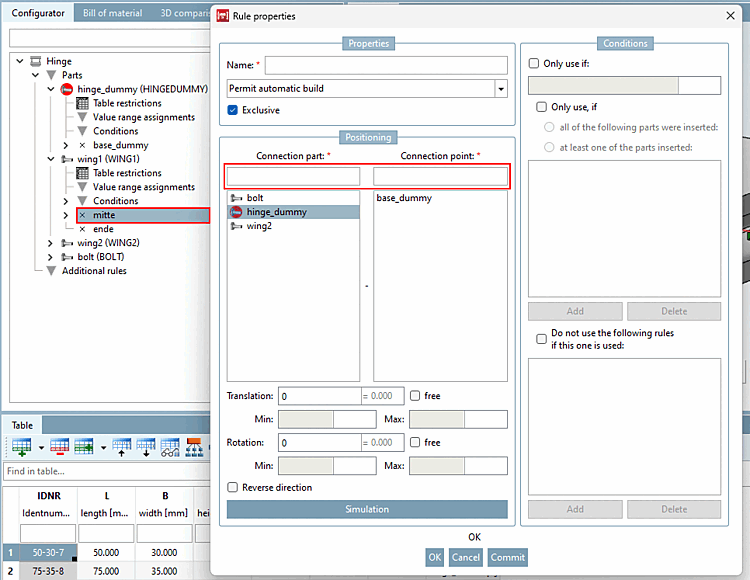

Propriétés de la règle [Rule properties] > Filtre

Propriétés de la règle [Rule properties] > Filtre

Vous trouverez plus d'informations sur les propriétés et la création de règles dans le chapitre Section 7.13.3.2.2, « Règles pour les points d'attache  » in eCATALOG 3Dfindit.
