5.23.5. Régler le téléchargement du format CAO (pappserver.cfg)

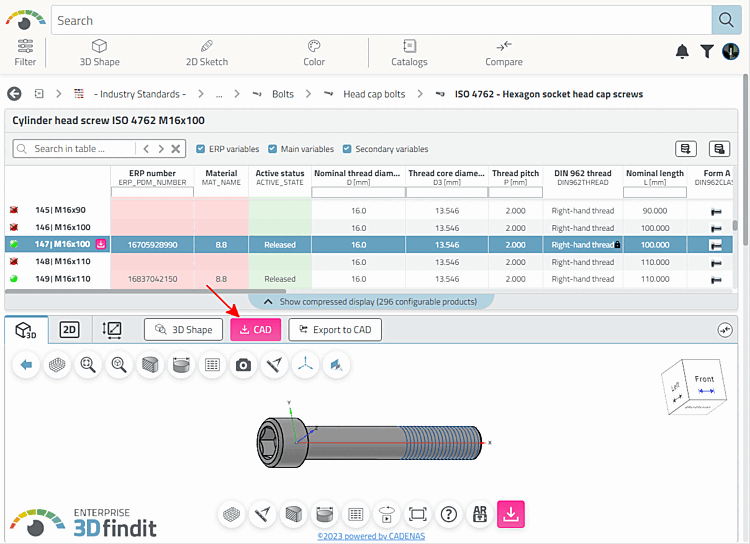

/ (s’il est affiché comme le seul bouton CAO) ou (si c’est à côté du deuxième bouton d’exportation CAO affiché)

Vous avez la possibilité de télécharger le composant spécifié dans le format CAO souhaité.

Conditions préalables

Avant de pouvoir télécharger des formats CAO 2D/3D, ceux-ci doivent avoir été déclarés administrativement.

  1. Dans PARTadmin , sous $CADENAS_SETUP, sélectionnez l’icône pappserver.cfg fichier de configuration et filtrer par « Exportation ».

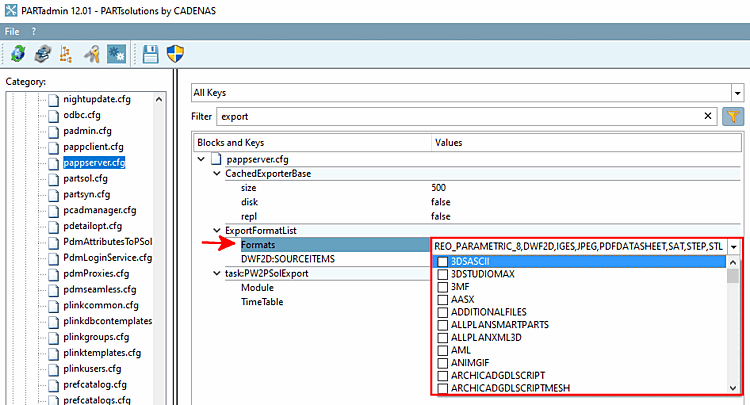

  2. Dans le bloc ExportFormatList, clé Formats, ouvrez la zone de liste et activez les formats souhaités qui doivent être disponibles pour le téléchargement dans 3Dfindit. (La liste contient tous les formats 2D et 3D qui ne nécessitent pas de système de CAO en arrière-plan pour être générés).

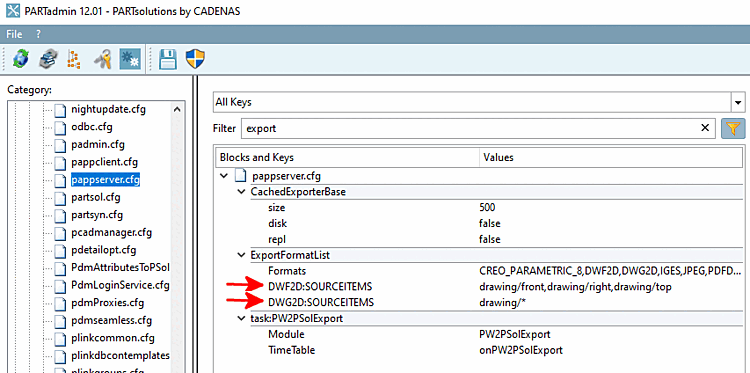

  3. Si des formats 2D doivent également être mis à disposition pour l'exportation, créez la clé <2DFormat >:SOURCEITEMS et saisissez les vues 2D souhaitées sous Valeurs dans la syntaxe suivante :

    exemple :

    drawing/front,drawing/right,drawing/top

    Le Les vues possibles sont : front, back, top, bottom, left, right et iso.

    Si toutes les vues doivent être exportées, saisissez les informations suivantes :

    drawing/*

  4. En option, vous avez la possibilité de définir certaines options pour les formats d'exportation.

    1. Pour ce faire, sélectionnez dans PARTadmin la catégorie Options d'exportation [Exporter Options].

    2. Sélectionnez le format souhaité dans la zone de liste en haut.

    3. Déterminez les options d'exportation souhaitées. Vous trouverez des indications à ce sujet sous Section 2.1.9, «  Exportation vers différents formats de fichiers (sans interface 3Dfindit)  » in PARTsolutions - Utilisateurs.

      [Remarque]Remarque

      Cochez la case Composants multi-corps [Multibody components] si vous souhaitez exporter le composant ou l'assemblage dans MultiSolid.

      Tout composant/ensemble (déjà existant ou nouvellement créé) est converti en MultiSolid et transféré vers le système CAO correspondant, à condition que les conditions soient remplies et que la case Exporter les ensembles en tant que Multibody [Export assemblies as multibody] soit cochée dans les paramètres d'exportation avancés.

      Veuillez noter : cette fonctionnalité ne sera officiellement disponible que pour les versions futures et n'est qu'une version d'essai interne avec la V12.11 et est donc masquée dans la version standard.

      Vous pouvez lire ici les conditions préalables et la configuration : Section 3.2.13.1, « MultiSolid  »

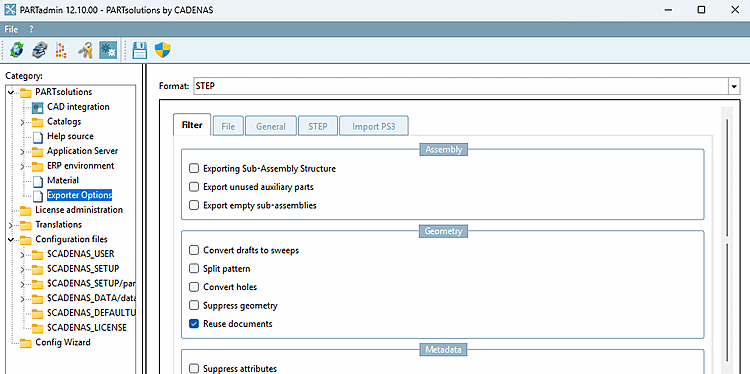

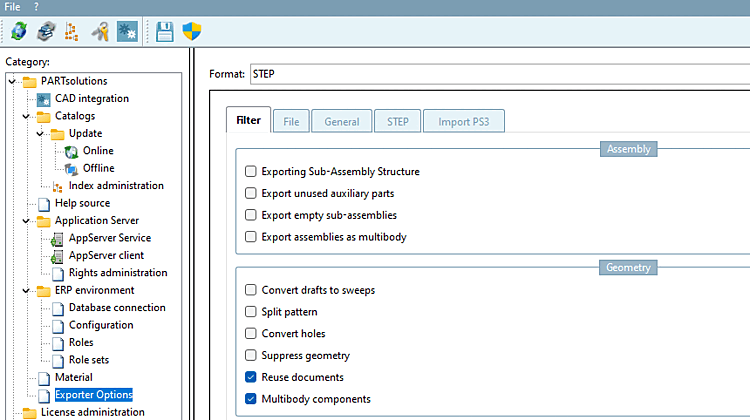

    Exemple d'options de réglage pour STEP

    Exemple d'options de réglage pour STEP

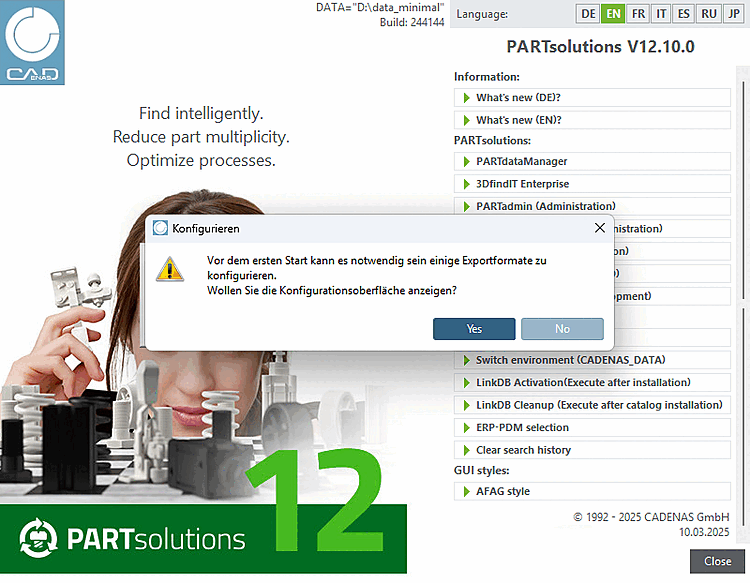

    Si 3Dfindit est démarré à partir d'un CD hors ligne, une remarque correspondante apparaît au premier démarrage. Si vous répondez par l'affirmative, PARTadmin s'ouvre également dans la catégorie Options d'exportation [Exporter Options].

Téléchargement

Si les conditions sont remplies, procédez comme suit :

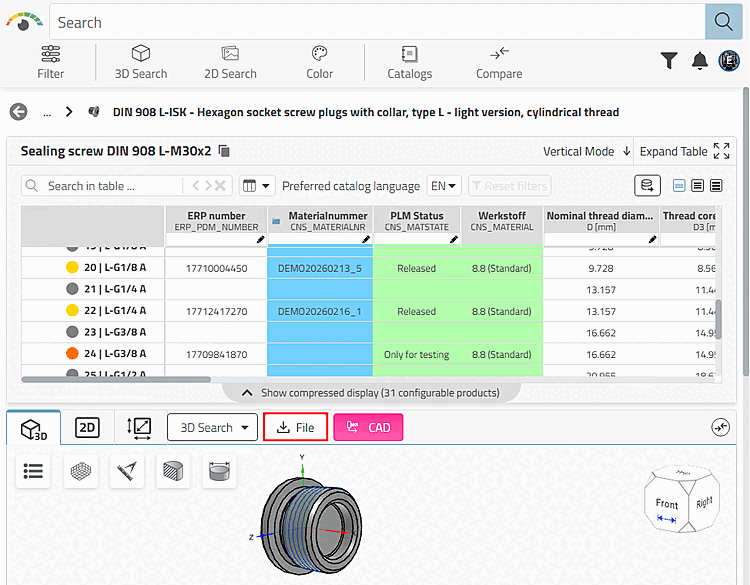

  1. Cliquez sur Fichier.

    -> La boîte de dialogue Sélection du format CAO [CAD format selection] s'ouvre.

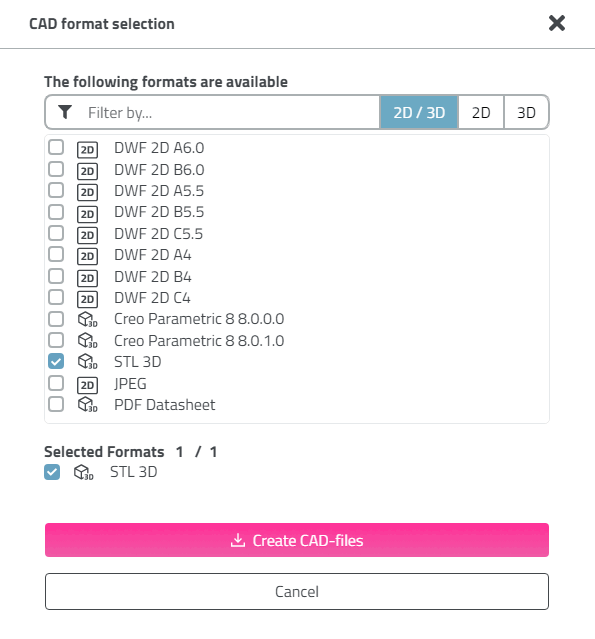

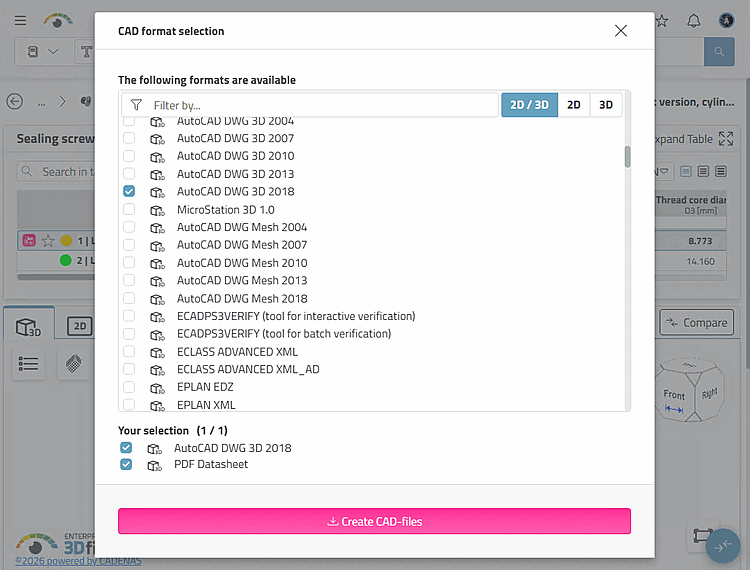

    Sélection de formats CAO [CAD format selection]

    Sélection de formats CAO [CAD format selection]

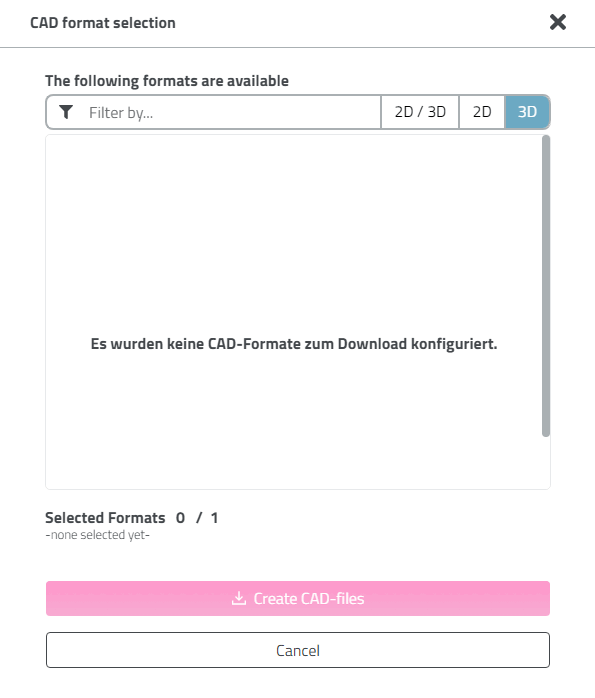

    Si aucun format n'est spécifié, le message d'erreur suivant apparaît.

  2. Sélectionnez le format souhaité dans la liste.

    (La sélection correspond à la présélection administrative. Une seule sélection est possible).

  3. Cliquez sur Créer des fichiers CAO [Create CAD-files].

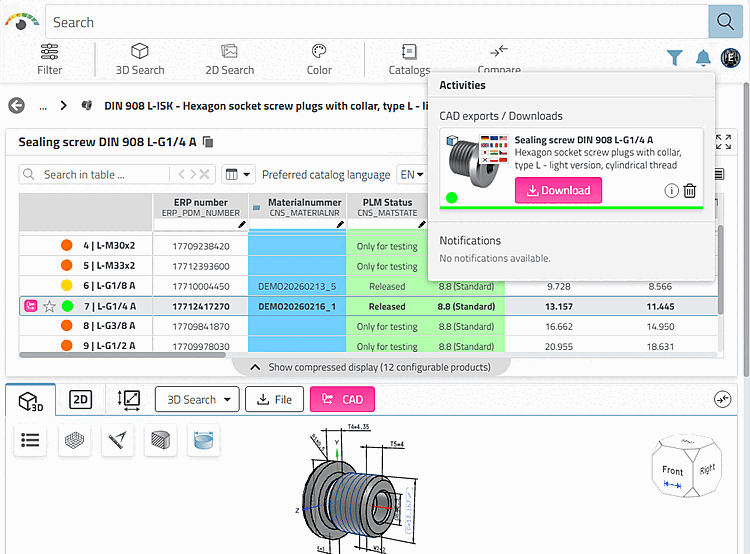

    -> La boîte de dialogue Activités [Activities] s'ouvre et la pièce générée est proposée au téléchargement.

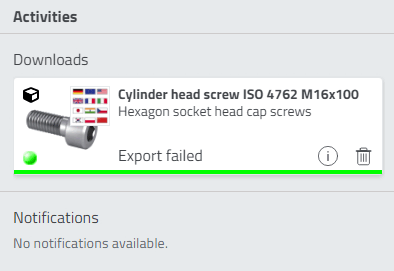

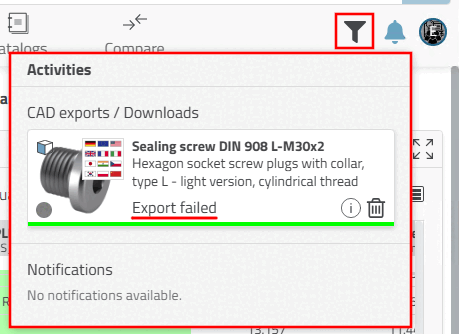

    Si les paramètres de configuration sont erronés, Fetch failed s'affiche.

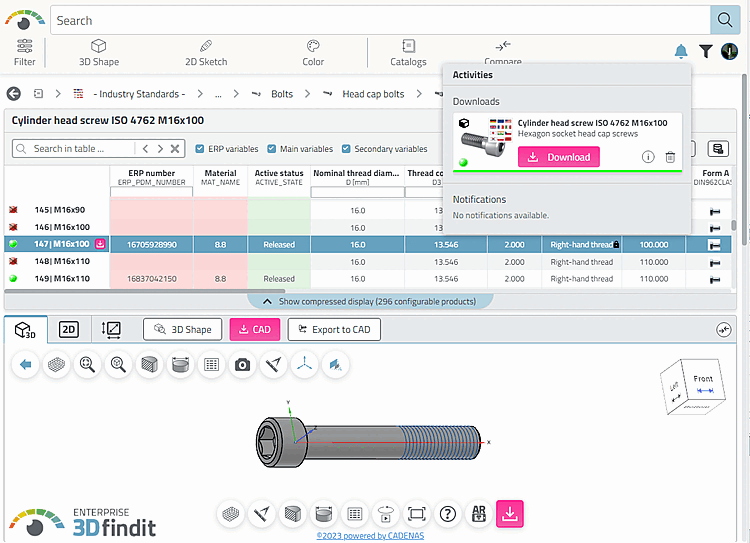

  4. Dans la boîte de dialogue Activités [Activities], cliquez sur l’icône télécharger.

    -> La pièce téléchargée s'affiche dans une fenêtre de l'explorateur. Avec Ouvrir le fichier, vous passez au répertoire de téléchargement.
